01 Docker 的总体架构

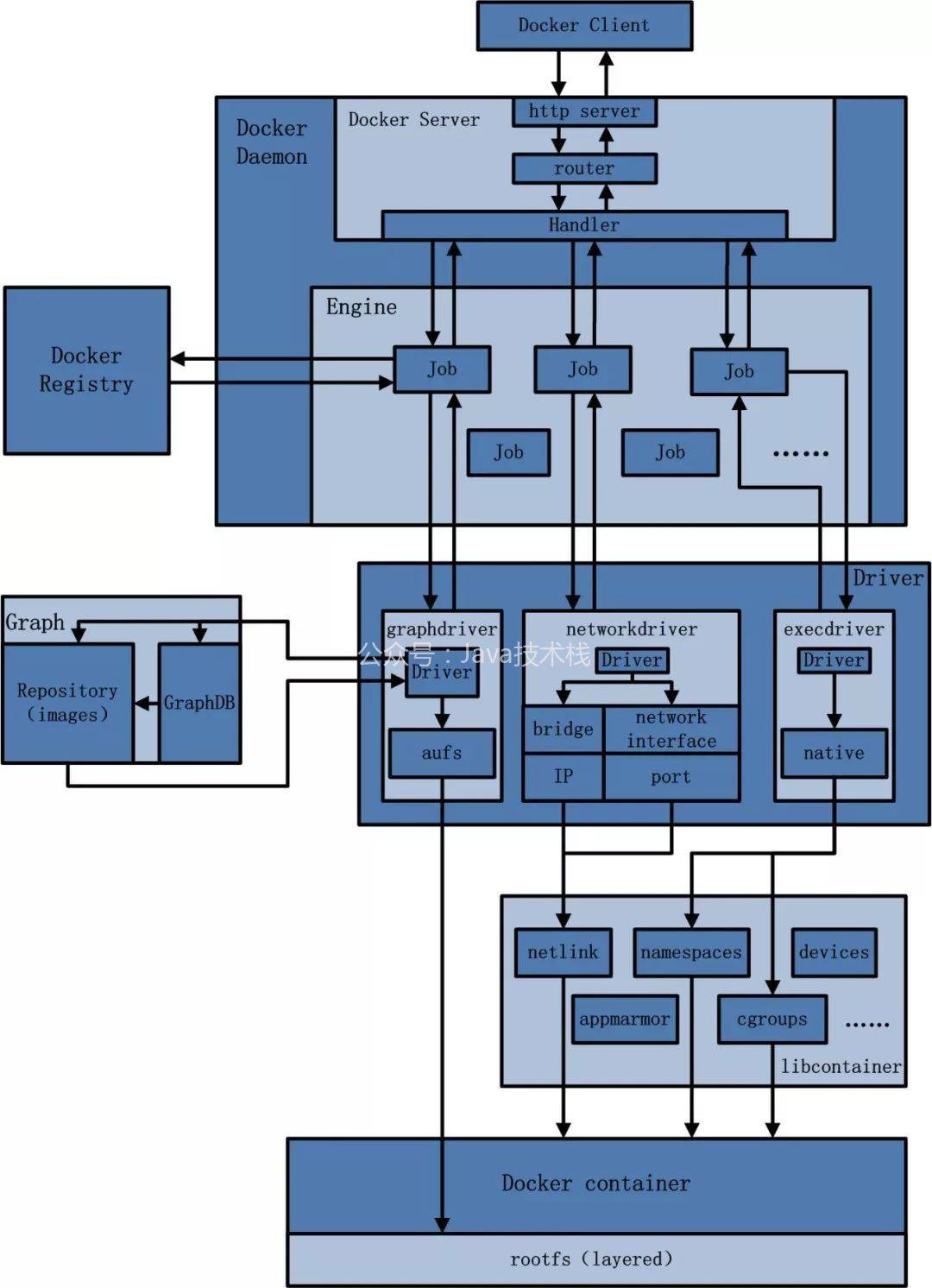

Docker 是一个 C/S 模式的架构,后端是一个松耦合架构,模块各司其职。下图是它的总体架构图:

1 用户是使用 Docker Client 与 Docker Daemon 建立通信,并发送请求给后者。

2 Docker Daemon 作为 Docker 架构中的主体部分,首先提供 Docker Server 的功能使其可以接受 Docker Client 的请求。

3 Docker Engine 执行 Docker 内部的一系列工作,每一项工作都是以一个 Job 的形式的存在。

4 Job 的运行过程中,当需要容器镜像时,则从 Docker Registry 中下载镜像,并通过镜像管理驱动 Graphdriver 将下载镜像以 Graph 的形式存储。

5 当需要为 Docker 创建网络环境时,通过网络管理驱动 Networkdriver 创建并配置 Docker容器网络环境。

6 当需要限制 Docker 容器运行资源或执行用户指令等操作时,则通过 Execdriver 来完成。

7 Libcontainer 是一项独立的容器管理包,Networkdriver 以及 Execdriver 都是通过 Libcontainer 来实现具体对容器进行的操作。

02 Docker 各模块组件分析

2.1 Docker Client「发起请求」

1 Docker Client 是 和 Docker Daemon 建立通信的客户端。用户使用的可执行文件为 docker(一个命令行可执行文件),docker 命令使用后接参数的形式来实现一个完整的请求命令(例如:docker images,docker 为命令不可变,images 为参数可变)。

2 Docker Client 可以通过以下三种方式和 Docker Daemon 建立通信:tcp://host:port、unix://pathtosocket 和 fd://socketfd

3 Docker Client 发送容器管理请求后,由 Docker Daemon 接受并处理请求,当 Docker Client 接收到返回的请求相应并简单处理后,Docker Client 一次完整的生命周期就结束了。(一次完整的请求:发送请求→处理请求→返回结果),与传统的 C/S 架构请求流程并无不同。

2.2 Docker Daemon(后台守护进程)

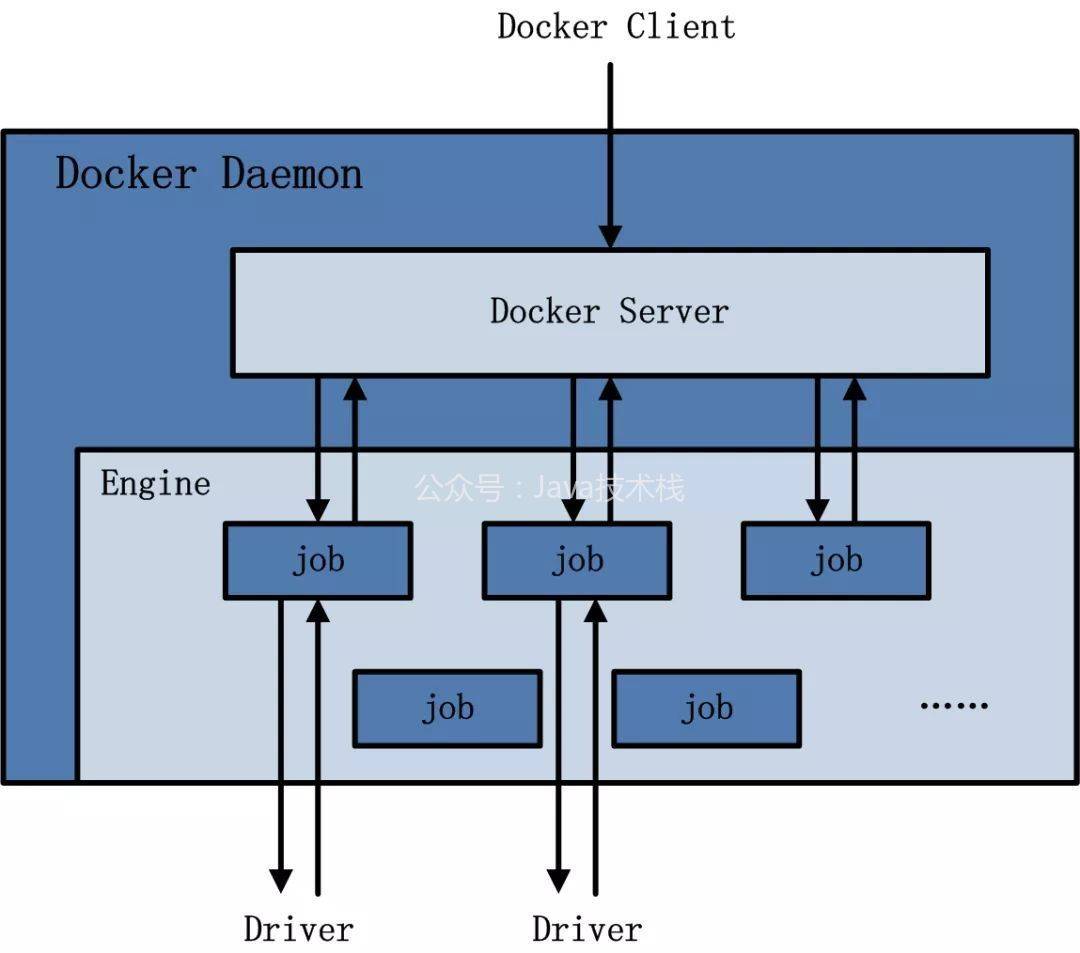

Docker daemon 架构图

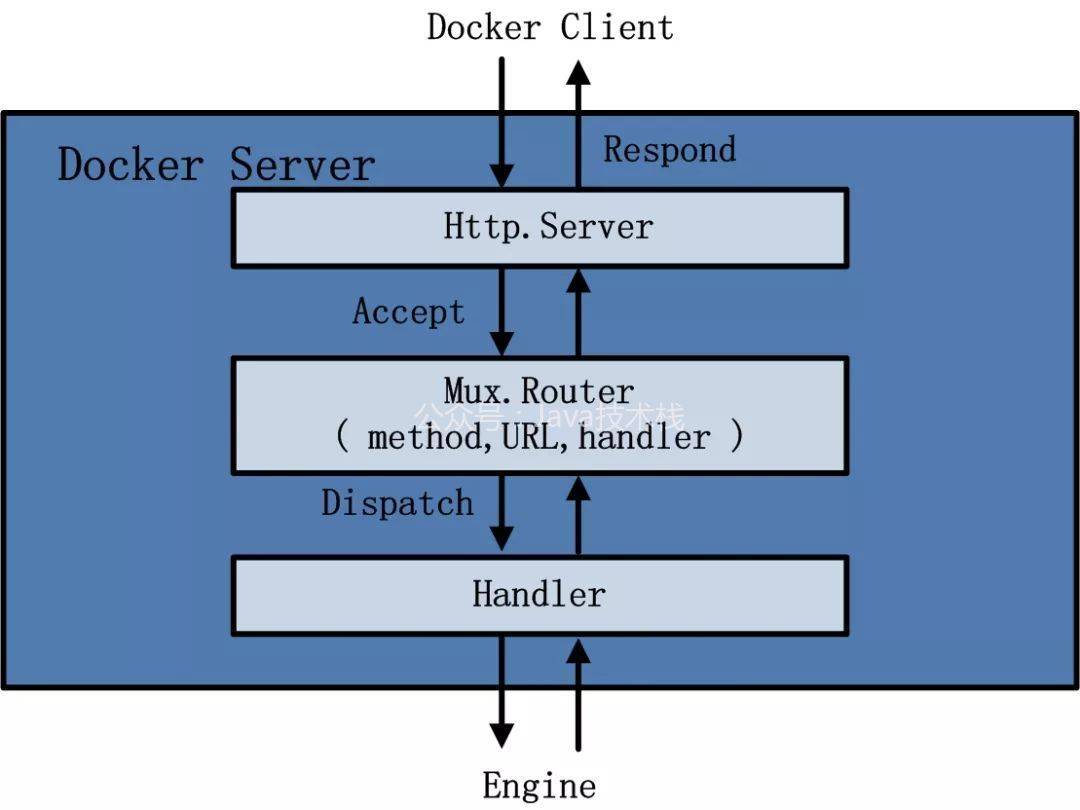

Docker Server 架构图

1 Docker Server 相当于 C/S 架构的服务端。功能为接受并调度分发 Docker Client 发送的请求。接受请求后,Docker Server 通过路由与分发调度,找到相应的 Handler 来执行请求。

2 在 Docker 的启动过程中,通过包 gorilla/mux 创建了一个 mux.Router 来提供请求的路由功能。在 Golang 中 gorilla/mux 是一个强大的 URL 路由器以及调度分发器。该 mux.Router 中添加了众多的路由项,每一个路由项由 HTTP 请求方法(PUT、POST、GET 或DELETE)、URL、Handler 三部分组成。

3 创建完 mux.Router 之后,Docker 将 Server 的监听地址以及 mux.Router 作为参数来创建一个 httpSrv=http.Server{},最终执行 httpSrv.Serve() 为请求服务。

4 在 Docker Server 的服务过程中,Docker Server 在 listener 上接受 Docker Client 的访问请求,并创建一个全新的 goroutine 来服务该请求。在 goroutine 中,首先读取请求内容并做解析工作,接着找到相应的路由项并调用相应的 Handler 来处理该请求,最后 Handler 处理完请求之后回复该请求。

2.3 Docker Engine

5 Docker Engine 是 Docker 架构中的运行引擎,同时也 Docker 运行的核心模块。它扮演 Docker Container 存储仓库的角色,并且通过执行 Job 的方式来操纵管理这些容器。

6 在 Docker Engine 数据结构的设计与实现过程中,有一个 Handler 对象。该 Handler 对象存储的都是关于众多特定 Job 的 Handler 处理访问。举例说明: Docker Engine 的Handler 对象中有一项为:{“create”: daemon.ContainerCreate,},则说明当名为”create” 的 Job 在运行时,执行的是 daemon.ContainerCreate 的 Handler。

Job

1 一个 Job 可以认为是 Docker 架构中 Docker Engine 内部最基本的工作执行单元。Docker 可以做的每一项工作,都可以抽象为一个 Job。例如:在容器内部运行一个进程,这是一个 Job;创建一个新的容器,这是一个 Job。Docker Server 的运行过程也是一个 Job,名为 ServeApi。

2 Job 的设计者,把 Job 设计得与 Unix 进程相仿。比如说:Job 有一个名称、有参数、有环境变量、有标准的输入输出、有错误处理,有返回状态等。

2.4 Docker Registry(镜像注册中心)

1 Docker Registry 是一个存储容器镜像的仓库(注册中心),可理解为云端镜像仓库。按 Repository 来分类,docker pull 按照 [repository]:[tag] 来精确定义一个具体的 Image。

2 在 Docker 的运行过程中,Docker Daemon 会与 Docker Registry 通信,并实现搜索镜像、下载镜像、上传镜像三个功能,这三个功能对应的 Job 名称分别为:“search”、”pull” 与 “push”。

3 Docker Registry 可分为公有仓库( Docker Hub)和私有仓库。

2.5 Graph 「Docker 内部数据库」

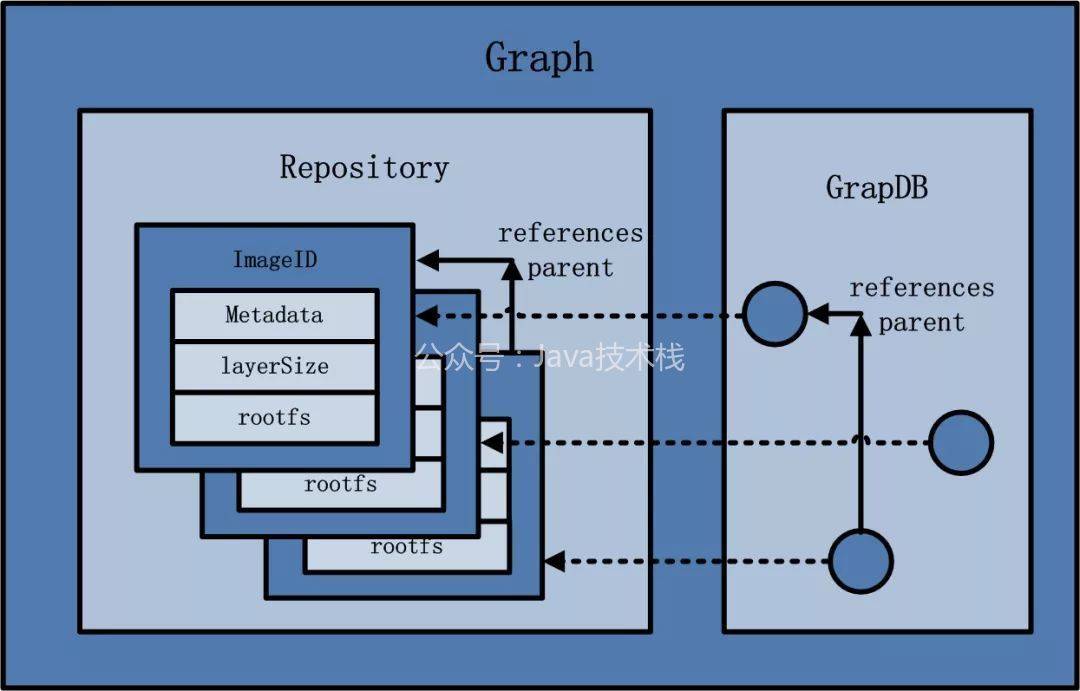

Graph 架构图

Repository

1 已下载镜像的保管者(包括下载的镜像和通过 Dockerfile 构建的镜像)。

2 一个 Repository 表示某类镜像的仓库(例如:Ubuntu),同一个 Repository 内的镜像用 Tag 来区分(表示同一类镜像的不同标签或版本)。一个 Registry 包含多个Repository,一个 Repository 包含同类型的多个 Image。

3 镜像的存储类型有 Aufs、Devicemapper、Btrfs、Vfs等。其中 CentOS 系统 7.x 以下版本使用 Devicemapper 的存储类型。

4 同时在 Graph 的本地目录中存储有关于每一个的容器镜像具体信息,包含有:该容器镜像的元数据、容器镜像的大小信息、以及该容器镜像所代表的具体 rootfs。

GraphDB

1 已下载容器镜像之间关系的记录者。

2 GraphDB 是一个构建在 SQLite 之上的小型数据库,实现了节点的命名以及节点之间关联关系的记录。

2.6 Driver 「执行部分」

Driver 是 Docker 架构中的驱动模块。通过 Driver 驱动,Docker 可以实现对 Docker 容器执行环境的定制。即 Graph 负责镜像的存储,Driver 负责容器的执行。

Graphdriver

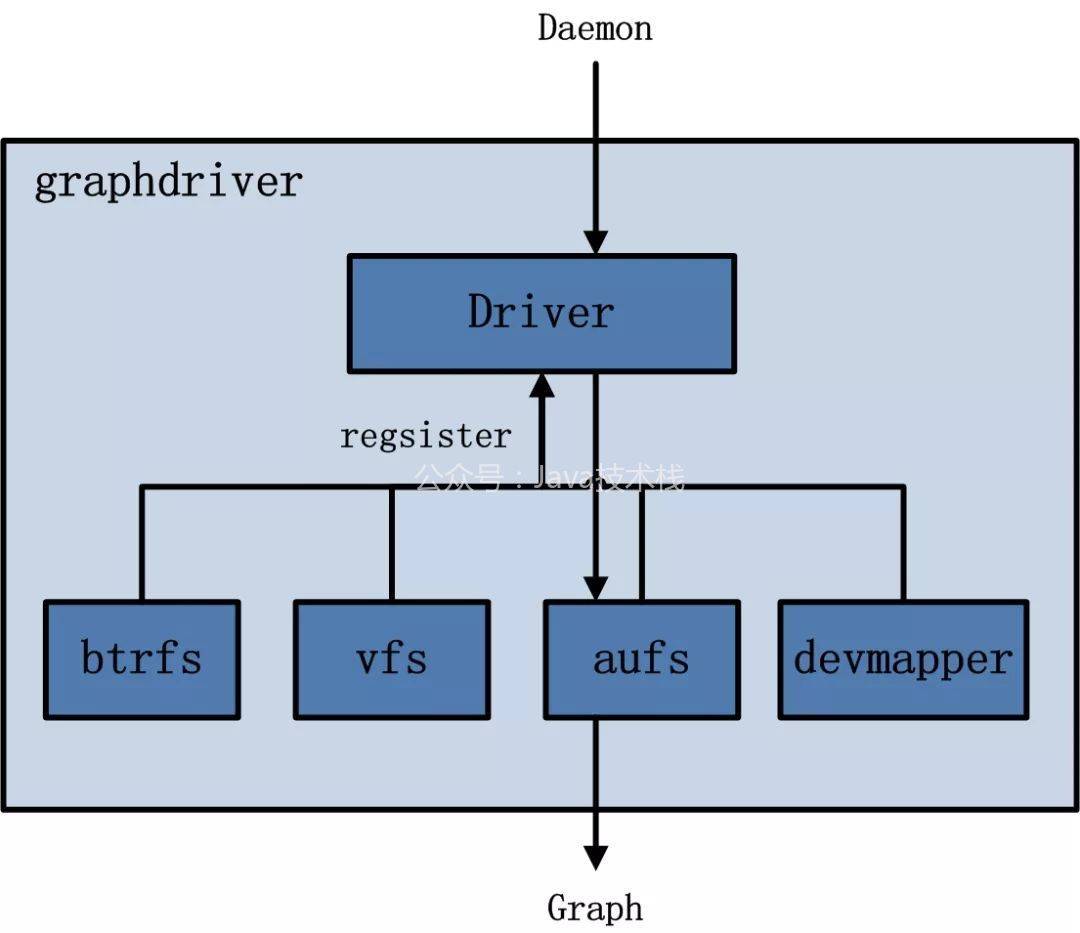

Graphdriver 架构图

1 Graphdriver 主要用于完成容器镜像的管理,包括存储与获取。

2 存储:docker pull 下载的镜像由 Graphdriver 存储到本地的指定目录( Graph 中 )。

3 获取:docker run(create)用镜像来创建容器的时候由 Graphdriver 到本地 Graph中获取镜像。

Networkdriver

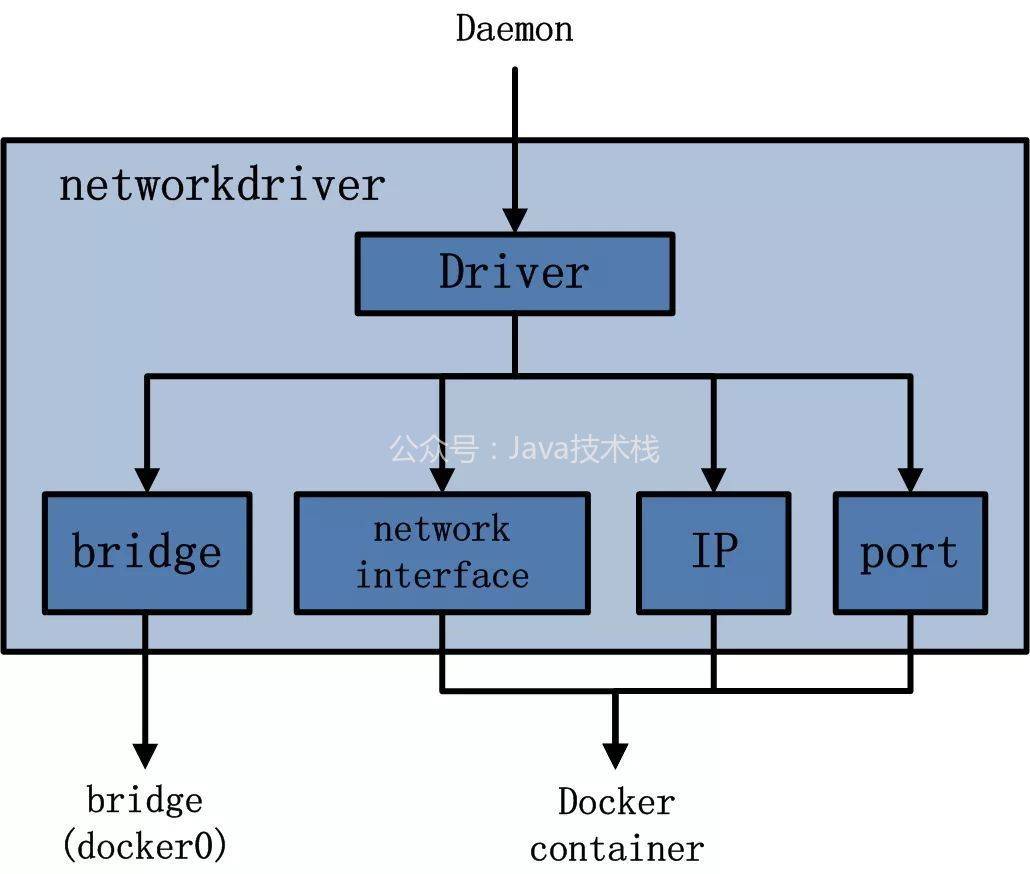

Networkdriver 架构图

Networkdriver 的用途是完成 Docker 容器网络环境的配置,其中包括:

  • Docker 启动时为 Docker 环境创建网桥。
  • Docker 容器创建时为其创建专属虚拟网卡设备。
  • Docker 容器分配IP、端口并与宿主机做端口映射,设置容器防火墙策略等。

Execdriver

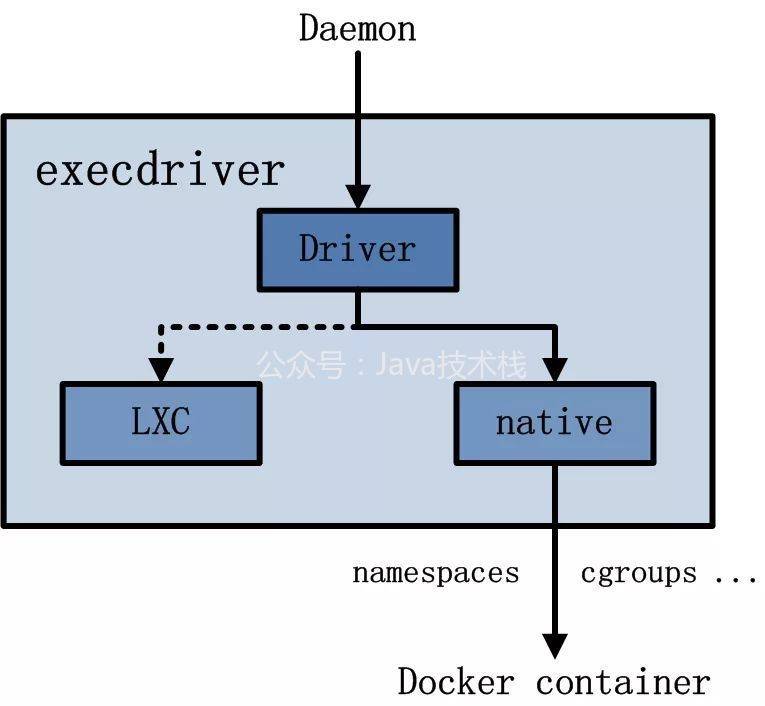

Execdriver 架构图

1 Execdriver 作为 Docker 容器的执行驱动,负责创建容器运行命名空间、容器资源使用的统计与限制、容器内部进程的真正运行等。

2 现在 Execdriver 默认使用 Native 驱动,不依赖于 LXC。

2.7 Libcontainer 「函数库」

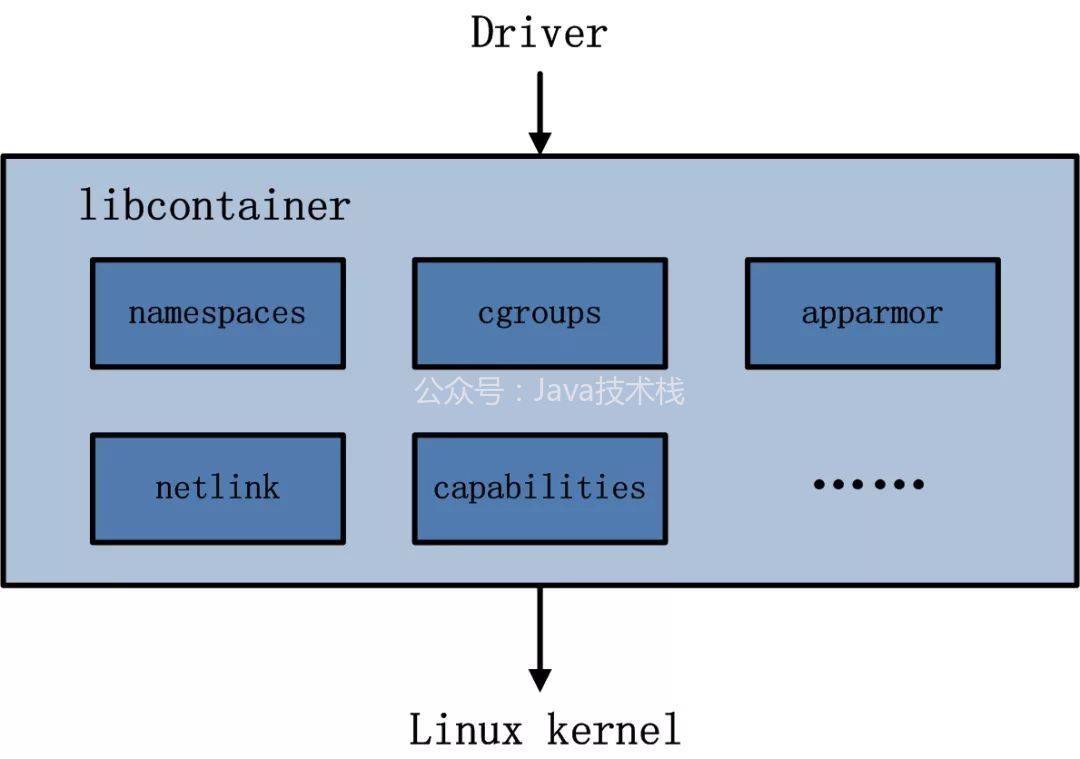

Libcontainer 架构图

1 Libcontainer 是 Docker 架构中一个使用 Go 语言设计实现的库,设计初衷是希望该库可以不依靠任何依赖,直接访问内核中与容器相关的 API。

2 Docker 可以直接调用 Libcontainer 来操纵容器的 Namespace、Cgroups、Apparmor、网络设备以及防火墙规则等。

3 Libcontainer 提供了一整套标准的接口来满足上层对容器管理的需求。或者说 Libcontainer 屏蔽了 Docker 上层对容器的直接管理。

2.8 Docker Container 「服务交付的最终形式」

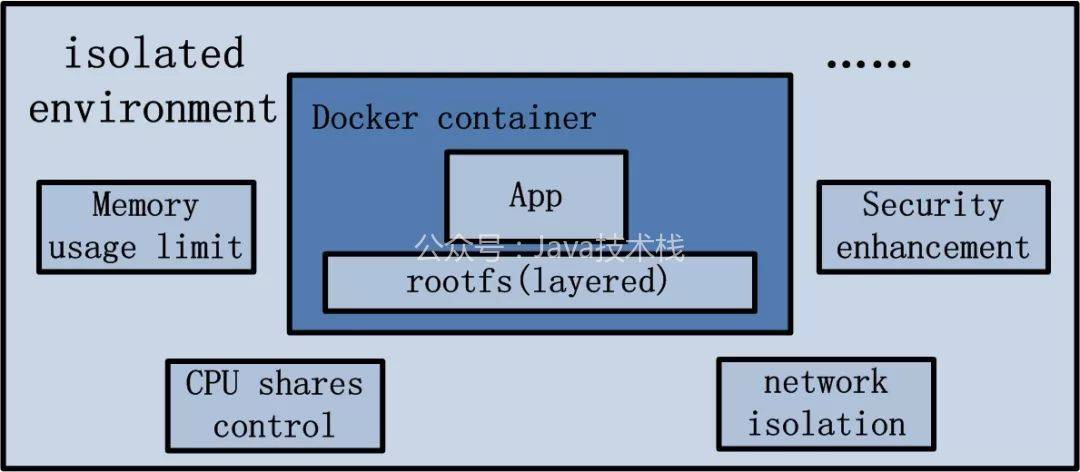

Docker Container 架构

1 Docker Container( Docker 容器 )是 Docker 架构中服务交付的最终体现形式。

2 Docker 按照用户的需求与指令,订制相应的 Docker 容器:

  • 用户通过指定容器镜像,使得 Docker 容器可以自定义 rootfs 等文件系统。
  • 用户通过指定计算资源的配额,使得 Docker 容器使用指定的计算资源。
  • 用户通过配置网络及其安全策略,使得 Docker 容器拥有独立且安全的网络环境。
  • 用户通过指定运行的命令,使得 Docker 容器执行指定的工作。

附:本文在《docker源码分析》基础上进行整理。

原文链接:https://blog.csdn.net/huwh_/article/details/71308236

版权声明:本文为CSDN博主「胡伟煌」的原创文章,遵循CC 4.0 BY-SA版权协议,转载请附上原文出处链接及本声明。
