彻底搞懂Spring状态机原理，实现订单与物流解耦

彻底搞懂Spring状态机原理，实现订单与物流解耦

本文节选自《设计模式就该这样学》

1　状态模式的UML类图

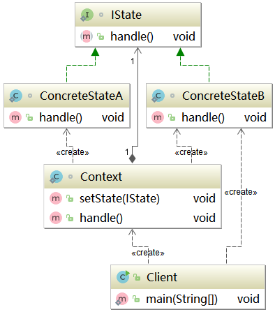

状态模式的UML类图如下图所示。

file

2　使用状态模式实现登录状态自由切换

当我们在社区阅读文章时，如果觉得文章写得很好，我们就会评论、收藏两连发。如果处于登录情况下，则可以直接做评论、收藏这些行为。否则，跳转到登录界面，登录后再继续执行先前的动作。这里涉及的状态有两种：登录与未登录；行为有两种：评论和收藏。下面使用状态模式来实现这个逻辑，代码如下。
首先创建抽象状态角色UserState类。


public abstract class UserState {
    protected AppContext context;

    public void setContext(AppContext context) {
        this.context = context;
    }

    public abstract void favorite();

    public abstract void comment(String comment);
}

然后创建登录状态LogInState类。


public class LoginInState extends UserState {
    @Override
    public void favorite() {
        System.out.println("收藏成功！");
    }

    @Override
    public void comment(String comment) {
        System.out.println(comment);
    }
}

创建未登录状态UnloginState类。


public class UnLoginState extends UserState {
    @Override
    public void favorite() {
        this.switch2Login();
        this.context.getState().favorite();
    }

    @Override
    public void comment(String comment) {
        this.switch2Login();
        this.context.getState().comment(comment);
    }

    private void switch2Login() {
        System.out.println("跳转到登录页面!");
        this.context.setState(this.context.STATE_LOGIN);
    }
}

创建上下文角色AppContext类。


public class AppContext {
    public static final UserState STATE_LOGIN = new LoginInState();
    public static final UserState STATE_UNLOGIN = new UnLoginState();
    private UserState currentState = STATE_UNLOGIN;
    {
        STATE_LOGIN.setContext(this);
        STATE_UNLOGIN.setContext(this);
    }

    public void setState(UserState state) {
        this.currentState = state;
        this.currentState.setContext(this);
    }

    public UserState getState() {
        return this.currentState;
    }

    public void favorite() {
        this.currentState.favorite();
    }

    public void comment(String comment) {
        this.currentState.comment(comment);
    }
}

最后编写客户端测试代码。


public static void main(String[] args) {
        AppContext context = new AppContext();
        context.favorite();
        context.comment("评论: 好文章，360个赞!");
}

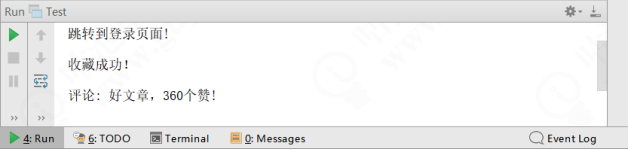

运行结果如下图所示。

file

3　使用状态机实现订单状态流转控制

状态机是状态模式的一种应用，相当于上下文角色的一个升级版。在工作流或游戏等各种系统中有大量使用，如各种工作流引擎，它几乎是状态机的子集和实现，封装状态的变化规则。Spring也提供了一个很好的解决方案。Spring中的组件名称就叫作状态机（StateMachine）。状态机帮助开发者简化状态控制的开发过程，让状态机结构更加层次化。下面用Spring状态机模拟一个订单状态流转的过程。

3.1 添加依赖。


<dependency>
    <groupId>org.springframework.statemachine</groupId>
    <artifactId>spring-statemachine-core</artifactId>
    <version>2.0.1.RELEASE</version>
</dependency>

3.2 创建订单实体Order类。


public class Order {
    private int id;
    private OrderStatus status;
    public void setStatus(OrderStatus status) {
        this.status = status;
    }

    public OrderStatus getStatus() {
        return status;
    }

    public void setId(int id) {
        this.id = id;
    }

    public int getId() {
        return id;
    }

    @Override
    public String toString() {
        return "订单号：" + id + ", 订单状态：" + status;
    }
}

3.3 创建订单状态枚举类和状态转换枚举类。


/**
 * 订单状态
 */
public enum OrderStatus {
    //待支付，待发货，待收货，订单结束
    WAIT_PAYMENT, WAIT_DELIVER, WAIT_RECEIVE, FINISH;
}

/**
 * 订单状态改变事件
 */
public enum OrderStatusChangeEvent {
    //支付，发货，确认收货
    PAYED, DELIVERY, RECEIVED;
}

3.4 添加状态流转配置。


/**
 * 订单状态机配置
 */
@Configuration
@EnableStateMachine(name = "orderStateMachine")
public class OrderStateMachineConfig extends StateMachineConfigurerAdapter<OrderStatus, OrderStatusChangeEvent> {

    /**
     * 配置状态
     * @param states
     * @throws Exception
     */
    public void configure(StateMachineStateConfigurer<OrderStatus, OrderStatusChangeEvent> 	states) throws Exception {
        states
                .withStates()
                .initial(OrderStatus.WAIT_PAYMENT)
                .states(EnumSet.allOf(OrderStatus.class));
    }

    /**
     * 配置状态转换事件关系
     * @param transitions
     * @throws Exception
     */
    public void configure(StateMachineTransitionConfigurer<OrderStatus, OrderStatusChangeEvent> 	transitions) throws Exception {
        transitions
                .withExternal().source(OrderStatus.WAIT_PAYMENT).target(OrderStatus.WAIT_DELIVER)
                .event(OrderStatusChangeEvent.PAYED)
                .and()
                .withExternal().source(OrderStatus.WAIT_DELIVER).target(OrderStatus.WAIT_RECEIVE)
                .event(OrderStatusChangeEvent.DELIVERY)
                .and()
                .withExternal().source(OrderStatus.WAIT_RECEIVE).target(OrderStatus.FINISH)
                .event(OrderStatusChangeEvent.RECEIVED);
    }

    /**
     * 持久化配置
     * 在实际使用中，可以配合Redis等进行持久化操作
     * @return
     */
    @Bean
    public DefaultStateMachinePersister persister(){
        return new DefaultStateMachinePersister<>(new StateMachinePersist<Object, Object, 			Order>() {
            @Override
            public void write(StateMachineContext<Object, Object> context, Order order) throws 			Exception {
                //此处并没有进行持久化操作
            }

            @Override
            public StateMachineContext<Object, Object> read(Order order) throws Exception {
                //此处直接获取Order中的状态，其实并没有进行持久化读取操作
                return new DefaultStateMachineContext(order.getStatus(), null, null, null);
            }
        });
    }
}

3.5 添加订单状态监听器。


@Component("orderStateListener")
@WithStateMachine(name = "orderStateMachine")
public class OrderStateListenerImpl{

    @OnTransition(source = "WAIT_PAYMENT", target = "WAIT_DELIVER")
    public boolean payTransition(Message<OrderStatusChangeEvent> message) {
        Order order = (Order) message.getHeaders().get("order");
        order.setStatus(OrderStatus.WAIT_DELIVER);
        System.out.println("支付，状态机反馈信息：" + message.getHeaders().toString());
        return true;
    }

    @OnTransition(source = "WAIT_DELIVER", target = "WAIT_RECEIVE")
    public boolean deliverTransition(Message<OrderStatusChangeEvent> message) {
        Order order = (Order) message.getHeaders().get("order");
        order.setStatus(OrderStatus.WAIT_RECEIVE);
        System.out.println("发货，状态机反馈信息：" + message.getHeaders().toString());
        return true;
    }

    @OnTransition(source = "WAIT_RECEIVE", target = "FINISH")
    public boolean receiveTransition(Message<OrderStatusChangeEvent> message){
        Order order = (Order) message.getHeaders().get("order");
        order.setStatus(OrderStatus.FINISH);
        System.out.println("收货，状态机反馈信息：" + message.getHeaders().toString());
        return true;
    }
}

3.6 创建IOrderService接口。


public interface IOrderService {
    //创建新订单
    Order create();
    //发起支付
    Order pay(int id);
    //订单发货
    Order deliver(int id);
    //订单收货
    Order receive(int id);
    //获取所有订单信息
    Map<Integer, Order> getOrders();
}

3.7 在Service业务逻辑中应用。


@Service("orderService")
public class OrderServiceImpl implements IOrderService {

    @Autowired
    private StateMachine<OrderStatus, OrderStatusChangeEvent> orderStateMachine;

    @Autowired
    private StateMachinePersister<OrderStatus, OrderStatusChangeEvent, Order> persister;

    private int id = 1;
    private Map<Integer, Order> orders = new HashMap<>();

    public Order create() {
        Order order = new Order();
        order.setStatus(OrderStatus.WAIT_PAYMENT);
        order.setId(id++);
        orders.put(order.getId(), order);
        return order;
    }

    public Order pay(int id) {
        Order order = orders.get(id);
        System.out.println("线程名称：" + Thread.currentThread().getName() + " 尝试支付，订单号：" + id);
        Message message = MessageBuilder.withPayload(OrderStatusChangeEvent.PAYED).
setHeader("order", order).build();
        if (!sendEvent(message, order)) {
            System.out.println("线程名称：" + Thread.currentThread().getName() + " 支付失败, 状态异常，订单号：" + id);
        }
        return orders.get(id);
    }

    public Order deliver(int id) {
        Order order = orders.get(id);
        System.out.println("线程名称：" + Thread.currentThread().getName() + " 尝试发货，订单号：" + id);
        if (!sendEvent(MessageBuilder.withPayload(OrderStatusChangeEvent.DELIVERY)
.setHeader("order", order).build(), orders.get(id))) {
            System.out.println("线程名称：" + Thread.currentThread().getName() + " 发货失败，状态异常，订单号：" + id);
        }
        return orders.get(id);
    }

    public Order receive(int id) {
        Order order = orders.get(id);
        System.out.println("线程名称：" + Thread.currentThread().getName() + " 尝试收货，订单号：" + id);
        if (!sendEvent(MessageBuilder.withPayload(OrderStatusChangeEvent.RECEIVED)
.setHeader("order", order).build(), orders.get(id))) {
            System.out.println("线程名称：" + Thread.currentThread().getName() + " 收货失败，状态异常，订单号：" + id);
        }
        return orders.get(id);
    }


    public Map<Integer, Order> getOrders() {
        return orders;
    }


    /**
     * 发送订单状态转换事件
     *
     * @param message
     * @param order
     * @return
     */
    private synchronized boolean sendEvent(Message<OrderStatusChangeEvent> message, Order order) {
        boolean result = false;
        try {
            orderStateMachine.start();
            //尝试恢复状态机状态
            persister.restore(orderStateMachine, order);
            //添加延迟用于线程安全测试
            Thread.sleep(1000);
            result = orderStateMachine.sendEvent(message);
            //持久化状态机状态
            persister.persist(orderStateMachine, order);
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            orderStateMachine.stop();
        }
        return result;
    }
}

3.8 编写客户端测试代码。



@SpringBootApplication
public class Test {
    public static void main(String[] args) {

        Thread.currentThread().setName("主线程");

        ConfigurableApplicationContext context = SpringApplication.run(Test.class,args);

        IOrderService orderService = (IOrderService)context.getBean("orderService");

        orderService.create();
        orderService.create();

        orderService.pay(1);

        new Thread("客户线程"){
            @Override
            public void run() {
                orderService.deliver(1);
                orderService.receive(1);
            }
        }.start();

        orderService.pay(2);
        orderService.deliver(2);
        orderService.receive(2);

        System.out.println("全部订单状态：" + orderService.getOrders());

    }
}

通过这个真实的业务案例，相信小伙伴们已经对状态模式有了一个非常深刻的理解。
关注微信公众号『 Tom弹架构 』回复“设计模式”可获取完整源码。

【推荐】Tom弹架构：30个设计模式真实案例（附源码），挑战年薪60W不是梦

本文为“Tom弹架构”原创，转载请注明出处。技术在于分享，我分享我快乐！
如果本文对您有帮助，欢迎关注和点赞；如果您有任何建议也可留言评论或私信，您的支持是我坚持创作的动力。关注微信公众号『 Tom弹架构 』可获取更多技术干货！
