基于Netty实现自定义消息通信协议（协议设计及解析应用实战）

所谓的协议，是由语法、语义、时序这三个要素组成的一种规范，通信双方按照该协议规范来实现网络数据传输，这样通信双方才能实现数据正常通信和解析。

由于不同的中间件在功能方面有一定差异，所以其实应该是没有一种标准化协议来满足不同差异化需求，因此很多中间件都会定义自己的通信协议，另外通信协议可以解决粘包和拆包问题。

在本篇文章中，我们来实现一个自定义消息协议。

自定义协议的要素

自定义协议，那这个协议必须要有组成的元素，

魔数：用来判断数据包的有效性
版本号：可以支持协议升级
序列化算法：消息正文采用什么样的序列化和反序列化方式，比如json、protobuf、hessian等
指令类型：也就是当前发送的是一个什么类型的消息，像zookeeper中，它传递了一个Type
请求序号：基于双工协议，提供异步能力，也就是收到的异步消息需要找到前面的通信请求进行响应处理
消息长度
消息正文

协议定义

sessionId | reqType | Content-Length | Content |

其中Version,Content-Length,SessionId就是Header信息，Content就是交互的主体。

定义项目结构以及引入包

<dependency>
    <groupId>io.netty</groupId>
    <artifactId>netty-all</artifactId>
</dependency>
<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-log4j12</artifactId>
</dependency>
<dependency>
    <groupId>org.projectlombok</groupId>
    <artifactId>lombok</artifactId>
</dependency>

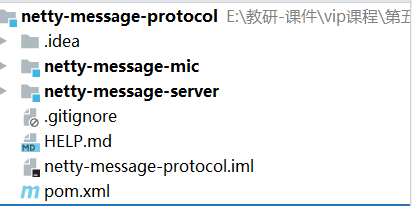

项目结构如图4-1所示：

netty-message-mic : 表示协议模块。
netty-message-server ：表示nettyserver。

图4-1

引入log4j.properties

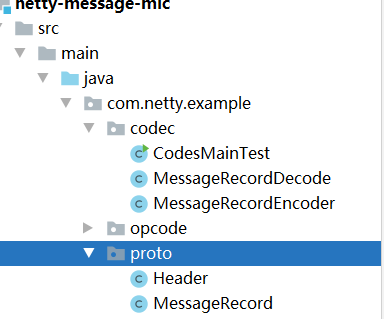

在nettyMessage-mic中，包的结构如下。

表示消息头

@Data
public class Header{
    private long sessionId; //会话id  : 占8个字节
    private byte type; //消息类型： 占1个字节

    private int length;     //消息长度 : 占4个字节
}

定义MessageRecord

表示消息体

@Data
public class MessageRecord{

    private Header header;
    private Object body;
}

OpCode

定义操作类型

public enum OpCode {

    BUSI_REQ((byte)0),
    BUSI_RESP((byte)1),
    PING((byte)3),
    PONG((byte)4);

    private byte code;

    private OpCode(byte code) {
        this.code=code;
    }

    public byte code(){
        return this.code;
    }
}

定义编解码器

分别定义对该消息协议的编解码器

MessageRecordEncoder

@Slf4j
public class MessageRecordEncoder extends MessageToByteEncoder<MessageRecord> {

    @Override
    protected void encode(ChannelHandlerContext channelHandlerContext, MessageRecord record, ByteBuf byteBuf) throws Exception {
        log.info("===========开始编码Header部分===========");
        Header header=record.getHeader();
        byteBuf.writeLong(header.getSessionId()); //保存8个字节的sessionId
        byteBuf.writeByte(header.getType());  //写入1个字节的请求类型

        log.info("===========开始编码Body部分===========");
        Object body=record.getBody();
        if(body!=null){
            ByteArrayOutputStream bos=new ByteArrayOutputStream();
            ObjectOutputStream oos=new ObjectOutputStream(bos);
            oos.writeObject(body);
            byte[] bytes=bos.toByteArray();
            byteBuf.writeInt(bytes.length); //写入消息体长度:占4个字节
            byteBuf.writeBytes(bytes); //写入消息体内容
        }else{
            byteBuf.writeInt(0); //写入消息长度占4个字节，长度为0
        }
    }
}

MessageRecordDecode

@Slf4j
public class MessageRecordDecode extends ByteToMessageDecoder {

    @Override
    protected void decode(ChannelHandlerContext channelHandlerContext, ByteBuf byteBuf, List<Object> list) throws Exception {
        MessageRecord record=new MessageRecord();
        Header header=new Header();
        header.setSessionId(byteBuf.readLong());  //读取8个字节的sessionid
        header.setType(byteBuf.readByte()); //读取一个字节的操作类型
        record.setHeader(header);
        //如果byteBuf剩下的长度还有大于4个字节，说明body不为空
        if(byteBuf.readableBytes()>4){
            int length=byteBuf.readInt(); //读取四个字节的长度
            header.setLength(length);
            byte[] contents=new byte[length];
            byteBuf.readBytes(contents,0,length);
            ByteArrayInputStream bis=new ByteArrayInputStream(contents);
            ObjectInputStream ois=new ObjectInputStream(bis);
            record.setBody(ois.readObject());
            list.add(record);
            log.info("序列化出来的结果："+record);
        }else{
            log.error("消息内容为空");
        }
    }
}

测试协议的解析和编码

EmbeddedChannel是netty专门改进针对ChannelHandler的单元测试而提供的

public class CodesMainTest {
    public static void main( String[] args ) throws Exception {
        EmbeddedChannel channel=new EmbeddedChannel(
            new LoggingHandler(),
            new MessageRecordEncoder(),
            new MessageRecordDecode());
        Header header=new Header();
        header.setSessionId(123456);
        header.setType(OpCode.PING.code());
        MessageRecord record=new MessageRecord();
        record.setBody("Hello World");
        record.setHeader(header);
        channel.writeOutbound(record);

        ByteBuf buf= ByteBufAllocator.DEFAULT.buffer();
        new MessageRecordEncoder().encode(null,record,buf);
        channel.writeInbound(buf);
    }
}

编码包分析

运行上述代码后，会得到下面的一个信息

         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 00 00 00 00 00 01 e2 40 03 00 00 00 12 ac ed 00 |.......@........|
|00000010| 05 74 00 0b 48 65 6c 6c 6f 20 57 6f 72 6c 64    |.t..Hello World |
+--------+-------------------------------------------------+----------------+

按照协议规范：

前面8个字节表示sessionId
一个字节表示请求类型
4个字节表示长度
后面部分内容表示消息体

测试粘包和半包问题

通过slice方法进行拆分，得到两个包。

ByteBuf中提供了一个slice方法，这个方法可以在不做数据拷贝的情况下对原始ByteBuf进行拆分。

public class CodesMainTest {
    public static void main( String[] args ) throws Exception {
        //EmbeddedChannel是netty专门针对ChannelHandler的单元测试而提供的类。可以通过这个类来测试channel输入入站和出站的实现
        EmbeddedChannel channel=new EmbeddedChannel(
                //解决粘包和半包问题
//                new LengthFieldBasedFrameDecoder(2048,10,4,0,0),
                new LoggingHandler(),
                new MessageRecordEncoder(),
                new MessageRecordDecode());
        Header header=new Header();
        header.setSessionId(123456);
        header.setType(OpCode.PING.code());
        MessageRecord record=new MessageRecord();
        record.setBody("Hello World");
        record.setHeader(header);
        channel.writeOutbound(record);

        ByteBuf buf= ByteBufAllocator.DEFAULT.buffer();
        new MessageRecordEncoder().encode(null,record,buf);

       //*********模拟半包和粘包问题************//
        //把一个包通过slice拆分成两个部分
        ByteBuf bb1=buf.slice(0,7); //获取前面7个字节
        ByteBuf bb2=buf.slice(7,buf.readableBytes()-7); //获取后面的字节
        bb1.retain();

        channel.writeInbound(bb1);
        channel.writeInbound(bb2);
    }
}

运行上述代码会得到如下异常， readerIndex(0) +length(8)表示要读取8个字节，但是只收到7个字节，所以直接报错。

2021-08-31 15:53:01,385 [io.netty.handler.logging.LoggingHandler]-[DEBUG] [id: 0xembedded, L:embedded - R:embedded] READ: 7B
         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 00 00 00 00 00 01 e2                            |.......         |
+--------+-------------------------------------------------+----------------+
2021-08-31 15:53:01,397 [io.netty.handler.logging.LoggingHandler]-[DEBUG] [id: 0xembedded, L:embedded - R:embedded] READ COMPLETE
Exception in thread "main" io.netty.handler.codec.DecoderException: java.lang.IndexOutOfBoundsException: readerIndex(0) + length(8) exceeds writerIndex(7): UnpooledSlicedByteBuf(ridx: 0, widx: 7, cap: 7/7, unwrapped: PooledUnsafeDirectByteBuf(ridx: 0, widx: 31, cap: 256))

解决拆包问题

LengthFieldBasedFrameDecoder是长度域解码器，它是解决拆包粘包最常用的解码器，基本上能覆盖大部分基于长度拆包的场景。其中开源的消息中间件RocketMQ就是使用该解码器进行解码的。

首先来说明一下该解码器的核心参数

lengthFieldOffset，长度字段的偏移量，也就是存放长度数据的起始位置
lengthFieldLength，长度字段锁占用的字节数
lengthAdjustment，在一些较为复杂的协议设计中，长度域不仅仅包含消息的长度，还包含其他数据比如版本号、数据类型、数据状态等，这个时候我们可以使用lengthAdjustment进行修正，它的值=包体的长度值-长度域的值
initialBytesToStrip，解码后需要跳过的初始字节数，也就是消息内容字段的起始位置
lengthFieldEndOffset，长度字段结束的偏移量，该属性的值=lengthFieldOffset+lengthFieldLength

public class CodesMainTest {
    public static void main( String[] args ) throws Exception {
        EmbeddedChannel channel=new EmbeddedChannel(
                //解决粘包和半包问题
                new LengthFieldBasedFrameDecoder(1024,
                        9,4,0,0),
                new LoggingHandler(),
                new MessageRecordEncoder(),
                new MessageRecordDecode());
        Header header=new Header();
        header.setSessionId(123456);
        header.setType(OpCode.PING.code());
        MessageRecord record=new MessageRecord();
        record.setBody("Hello World");
        record.setHeader(header);
        channel.writeOutbound(record);

        ByteBuf buf= ByteBufAllocator.DEFAULT.buffer();
        new MessageRecordEncoder().encode(null,record,buf);

       //*********模拟半包和粘包问题************//
        //把一个包通过slice拆分成两个部分
        ByteBuf bb1=buf.slice(0,7);
        ByteBuf bb2=buf.slice(7,buf.readableBytes()-7);
        bb1.retain();

        channel.writeInbound(bb1);
        channel.writeInbound(bb2);
    }
}

添加一个长度解码器，就解决了拆包带来的问题。运行结果如下

2021-08-31 16:09:35,115 [com.netty.example.codec.MessageRecordDecode]-[INFO] 序列化出来的结果：MessageRecord(header=Header(sessionId=123456, type=3, length=18), body=Hello World)
2021-08-31 16:09:35,116 [io.netty.handler.logging.LoggingHandler]-[DEBUG] [id: 0xembedded, L:embedded - R:embedded] READ COMPLETE

基于自定义消息协议通信

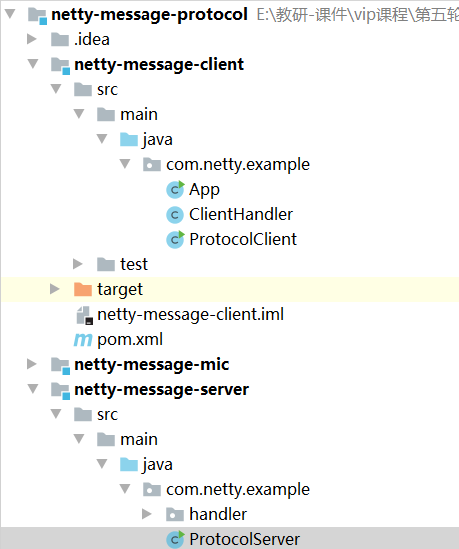

下面我们把整个通信过程编写完整，代码结构如图4-2所示.

图4-2

服务端开发

@Slf4j
public class ProtocolServer {

    public static void main(String[] args){
        EventLoopGroup boss = new NioEventLoopGroup();
        //2 用于对接受客户端连接读写操作的线程工作组
        EventLoopGroup work = new NioEventLoopGroup();
        ServerBootstrap b = new ServerBootstrap();
        b.group(boss, work)	//绑定两个工作线程组
            .channel(NioServerSocketChannel.class)	//设置NIO的模式
            // 初始化绑定服务通道
            .childHandler(new ChannelInitializer<SocketChannel>() {
                @Override
                protected void initChannel(SocketChannel sc) throws Exception {
                    sc.pipeline()
                        .addLast(
                        new LengthFieldBasedFrameDecoder(1024,
                                                         9,4,0,0))
                        .addLast(new MessageRecordEncoder())
                        .addLast(new MessageRecordDecode())
                        .addLast(new ServerHandler());
                }
            });
        ChannelFuture cf= null;
        try {
            cf = b.bind(8080).sync();
            log.info("ProtocolServer start success");
            cf.channel().closeFuture().sync();
        } catch (InterruptedException e) {
            e.printStackTrace();
        }finally {
            work.shutdownGracefully();
            boss.shutdownGracefully();
        }
    }
}

ServerHandler

@Slf4j
public class ServerHandler extends ChannelInboundHandlerAdapter {

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        MessageRecord messageRecord=(MessageRecord)msg;
        log.info("server receive message:"+messageRecord);
        MessageRecord res=new MessageRecord();
        Header header=new Header();
        header.setSessionId(messageRecord.getHeader().getSessionId());
        header.setType(OpCode.BUSI_RESP.code());
        String message="Server Response Message!";
        res.setBody(message);
        header.setLength(message.length());
        ctx.writeAndFlush(res);
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        log.error("服务器读取数据异常");
        super.exceptionCaught(ctx, cause);
        ctx.close();
    }
}

客户端开发

public class ProtocolClient {

    public static void main(String[] args) {
        //创建工作线程组
        EventLoopGroup group = new NioEventLoopGroup();
        Bootstrap b = new Bootstrap();
        b.group(group).channel(NioSocketChannel.class)
            .handler(new ChannelInitializer<SocketChannel>() {
                @Override
                public void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline().addLast(new LengthFieldBasedFrameDecoder(1024,
                                                                           9,4,0,0))
                        .addLast(new MessageRecordEncoder())
                        .addLast(new MessageRecordDecode())
                        .addLast(new ClientHandler());

                }
            });
        // 发起异步连接操作
        try {
            ChannelFuture future = b.connect(new InetSocketAddress("localhost", 8080)).sync();
            Channel c = future.channel();
            for (int i = 0; i < 500; i++) {
                MessageRecord message = new MessageRecord();
                Header header = new Header();
                header.setSessionId(10001);
                header.setType((byte) OpCode.BUSI_REQ.code());
                message.setHeader(header);
                String context="我是请求数据"+i;
                header.setLength(context.length());
                message.setBody(context);
                c.writeAndFlush(message);
            }
            //closeFuture().sync()就是让当前线程(即主线程)同步等待Netty server的close事件，Netty server的channel close后，主线程才会继续往下执行。closeFuture()在channel close的时候会通知当前线程。
            future.channel().closeFuture().sync();
        } catch (InterruptedException e) {
            e.printStackTrace();
        }finally {
            group.shutdownGracefully();
        }
    }
}

ClientHandler

@Slf4j
public class ClientHandler extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        MessageRecord record=(MessageRecord)msg;
        log.info("Client Receive message:"+record);
        super.channelRead(ctx, msg);
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        super.exceptionCaught(ctx, cause);
        ctx.close();
    }
}

版权声明：本博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来自 Mic带你学架构！
