JVM运行时数据区（堆、虚拟机栈、本地方法栈、方法区、程序计数器…）

JVM运行时数据区（堆、虚拟机栈、本地方法栈、方法区、程序计数器...）

Java虚拟机规范运行时数据区相关地址：https://docs.oracle.com/javase/specs/jvms/se8/html/jvms-2.html#jvms-2.5

在这里插入图片描述

JVM虚拟机规范翻译

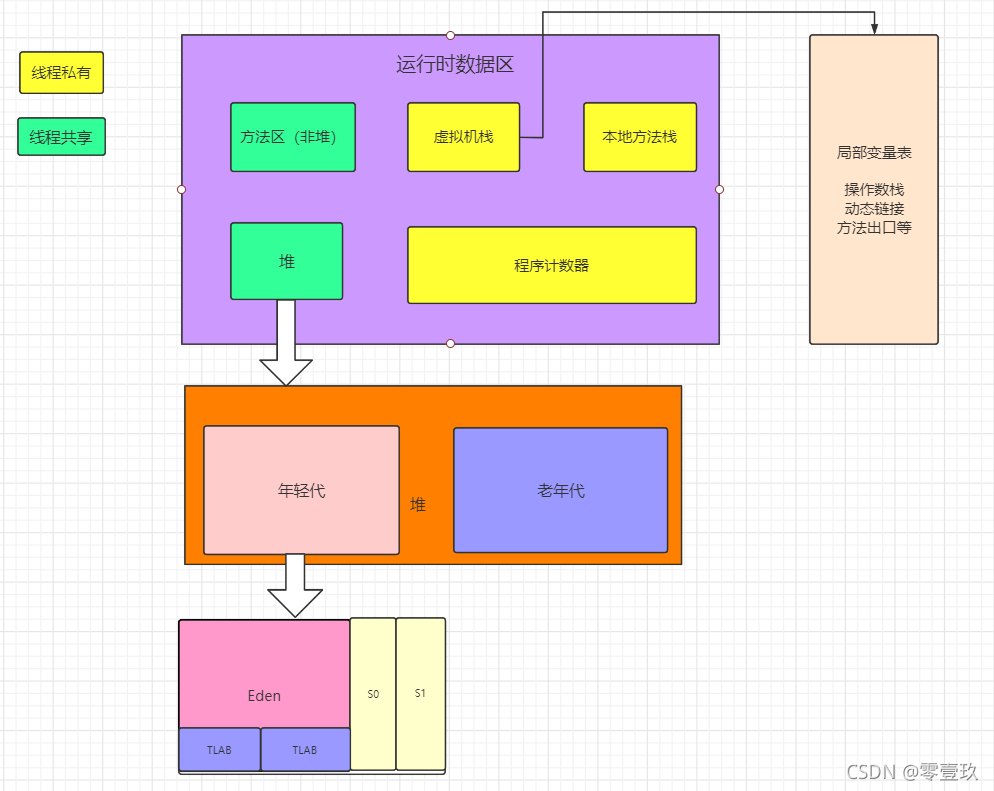

运行时数据区模型

在Java虚拟机中把内存分为若干个不同的数据区域。这些区域有各自的用途，有些区域随着虚拟机进程启动而存在，有些区域则依赖用户线程的启动和结束而建立和销毁。在JVM中主要分为以下几个区域：

  • 程序计数器
  • 方法区
  • 虚拟机栈
  • 本地方法栈
  • Java堆

程序计数器

作用

程序计数器内存占用较小，是当前线程执行的字节码的行号指示器。字节码解释器就是通过这个改变这个计数器的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、调整、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成。

为什么是线程私有的？

Java虚拟机的多线程是通过线程轮流切换、分配处理器执行时间的方式来实现的，在任何一个确定时刻，一个处理器（对于多核CPU来说是一个内核）只会执行一条线程的指令。因此为了线程切换后能恢复到正确的执行位置，每条线程都需要一个私有的程序计数器，各条线程之间的计数器互不影响，独立存储。

为什么需要计数器？

多线程允许的情况下，一个线程中有多个指令，为了使线程切换可以恢复到正确的位置，每个线程都具有各自独立的程序计数器，所以该区域是线程私有的。

如果执行的是Java方法，计数器记录的是正在执行的虚拟机字节码指令的地址；如果执行的是Native方法，计数器存储为空。这块区域是虚拟机规范中唯一没有OutOfMemoryError的区域。

作用

  1. 实现代码的流程控制
  2. 多线程允许的情况下，记录当前线程的执行位置，从而当线程被切换回来的时候指定该线程上次允许到哪儿了。

方法区（No-Heap）

方法区是一个抽象的概念，JDK7及之前被称为“永久代”，JDK8及以后被称为“元空间”，它用于存储虚拟机加载的类型信息、常量、静态变量（JDK7及之前，JDK8及之后就把静态变量与Class对象放到了堆中）、即时编译器编译(JIT)后的代码等数据，是各个线程的共享内存区域。虽然《Java虚拟机规范》中把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区分开来。

JDK8之前，很多人把方法区又称为永久代（Permanent Generation），或将两者混为一谈，本质上是不对等的，因为仅仅是当时的HotSpot虚拟机设计团队把收集器的分代扩展至方法区，或者说使用永久代来实现方法区而已，这样使得HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去了专门为方法区编写内存管理代码的工作。但是这种设计更会导致Java应用更容易遇到内存溢出的问题（永久代有-XX:MaxPermSize的上限，即使不设置也有默认大小，而像J9和JRockit只要没有触碰到进程可用内存的上限，就不会有问题），在JDK6的时候HotSpot团队就有放弃方法区，逐步改为采用本地内存（Native Memory）来实现方法区的计划，到了JDK7已经把原本放在永久代的字符串常量池、静态变量等移出，到了JDK8就完全废除了永久代的概念，改用JRockit、J9一样在本地内存中实现的元空间（Meta-space），把JDK7中永久代剩余的内容（主要是类型信息）全部移到元空间中。

方法区存储每个类信息,如:

  • Classloader Reference
  • Run Time Constant Pool
    • Numeric constants
    • Field references
    • Method References
    • Attributes
  • Field data
    • Per field
      • Name
      • Type
      • Modifiers
      • Attributes
  • Method data
    • Per method
      • Name
      • Return Type
      • Parameter Types (in order)
      • Modifiers
      • Attributes
  • Method code
    • Per method
      • Bytecodes
      • Operand stack size
      • Local variable size
      • Local variable table
      • Exception table
        • Per exception handler
          • Start point
          • End point
          • PC offset for handler code
          • Constant pool index for exception class being caught
        • 类加载器参考 运行时常量池 * * * * *数字常量 *字段引用 *方法引用 *属性
        • *领域数据 *每个字段 *名字 *类型 *修饰符 *属性
        • *方法数据 *每个方法 *名字 *返回类型 *参数类型(按顺序) *修饰符 *属性
        • *方法代码 *每个方法 *字节码 *操作数堆栈大小 *局部变量大小 *局部变量表 *例外表

在JDK8之前的HotSpot JVM，存放这些“永久的”区域叫做“永久代(permanent generation)”。永久代是一片连续的堆空间，在JVM启动前通过在命令行设置参数-XX:MaxPermSize来设定永久代最大可分配的内存空间，默认大小为64M(64位的JVM默认是85M)。

方法区或永生代相关参数配置

  • -XX:PermSize=64MB最小尺寸，初始分配
  • -XX:MaxPermSize=256最大允许分配尺寸
  • 按需分配-XX:+CMSClassUnloadingEnabled
  • -XX:+CMSPermGenSweepingEnabled设置垃圾不回收
  • -server选项下默认MaxPermSize为64MB，-client选项下默认MaxPermSize为32MB

Java虚拟机规范堆方法区限制非常的宽松，可选择不垃圾回收，以及不需要连续的内存和可扩展的大小。这个区域主要是针对于常量池的回收以及对类型的卸载，当方法区无法分配到足够的内存的时候也会报OOM。

常量池

在这里插入图片描述

Class文件常量池

以下使用实际代码及反编译Class文件讲解

反编译命令：javap -verbose StringTest.class

public class StringTest {
    private  static String s1 = "static";
    public static void main(String[] args) {
        String hello1 = new String("hell") + new String("o");
        String hello2 = new String("he") + new String("llo");
        String hello3 = hello1.intern();
        String hello4 = hello2.intern();
        System.out.println(hello1 == hello3);
        System.out.println(hello1 == hello4);
    }
}

Classfile /E:/workspace/VariousCases/target/classes/cn/onenine/jvm/constantpool/StringTest.class
  Last modified 2021-8-3; size 1299 bytes
  MD5 checksum 338bd0034155ec3bf8d608540a31761c
  Compiled from "StringTest.java"
public class cn.onenine.jvm.constantpool.StringTest
  minor version: 0
  major version: 52
  flags: ACC_PUBLIC, ACC_SUPER
Constant pool:
   #1 = Class              #2             // cn/onenine/jvm/constantpool/StringTest
   #2 = Utf8               cn/onenine/jvm/constantpool/StringTest
   #3 = Class              #4             // java/lang/Object
   #4 = Utf8               java/lang/Object
   #5 = Utf8               s1
   #6 = Utf8               Ljava/lang/String;
   #7 = Utf8               <clinit>
   #8 = Utf8               ()V
   #9 = Utf8               Code
  #10 = String             #11            // static
  #11 = Utf8               static
  #12 = Fieldref           #1.#13         // cn/onenine/jvm/constantpool/StringTest.s1:Ljava/lang/String;
  #13 = NameAndType        #5:#6          // s1:Ljava/lang/String;
  #14 = Utf8               LineNumberTable
  #15 = Utf8               LocalVariableTable
  #16 = Utf8               <init>
  #17 = Methodref          #3.#18         // java/lang/Object."<init>":()V
  #18 = NameAndType        #16:#8         // "<init>":()V
  #19 = Utf8               this
  #20 = Utf8               Lcn/onenine/jvm/constantpool/StringTest;
  #21 = Utf8               main
  #22 = Utf8               ([Ljava/lang/String;)V
  #23 = Class              #24            // java/lang/StringBuilder
  #24 = Utf8               java/lang/StringBuilder
  #25 = Class              #26            // java/lang/String
  #26 = Utf8               java/lang/String
  #27 = String             #28            // hell
  #28 = Utf8               hell
  #29 = Methodref          #25.#30        // java/lang/String."<init>":(Ljava/lang/String;)V
  #30 = NameAndType        #16:#31        // "<init>":(Ljava/lang/String;)V
  #31 = Utf8               (Ljava/lang/String;)V
  #32 = Methodref          #25.#33        // java/lang/String.valueOf:(Ljava/lang/Object;)Ljava/lang/String;
  #33 = NameAndType        #34:#35        // valueOf:(Ljava/lang/Object;)Ljava/lang/String;
  #34 = Utf8               valueOf
  #35 = Utf8               (Ljava/lang/Object;)Ljava/lang/String;
  #36 = Methodref          #23.#30        // java/lang/StringBuilder."<init>":(Ljava/lang/String;)V
  #37 = String             #38            // o
  #38 = Utf8               o
  #39 = Methodref          #23.#40        // java/lang/StringBuilder.append:(Ljava/lang/String;)Ljava/lang/StringBuilder;
  #40 = NameAndType        #41:#42        // append:(Ljava/lang/String;)Ljava/lang/StringBuilder;
  #41 = Utf8               append
  #42 = Utf8               (Ljava/lang/String;)Ljava/lang/StringBuilder;
  #43 = Methodref          #23.#44        // java/lang/StringBuilder.toString:()Ljava/lang/String;
  #44 = NameAndType        #45:#46        // toString:()Ljava/lang/String;
  #45 = Utf8               toString
  #46 = Utf8               ()Ljava/lang/String;
  #47 = String             #48            // he
  #48 = Utf8               he
  #49 = String             #50            // llo
  #50 = Utf8               llo
  #51 = Methodref          #25.#52        // java/lang/String.intern:()Ljava/lang/String;
  #52 = NameAndType        #53:#46        // intern:()Ljava/lang/String;
  #53 = Utf8               intern
  #54 = Fieldref           #55.#57        // java/lang/System.out:Ljava/io/PrintStream;
  #55 = Class              #56            // java/lang/System
  #56 = Utf8               java/lang/System
  #57 = NameAndType        #58:#59        // out:Ljava/io/PrintStream;
  #58 = Utf8               out
  #59 = Utf8               Ljava/io/PrintStream;
  #60 = Methodref          #61.#63        // java/io/PrintStream.println:(Z)V
  #61 = Class              #62            // java/io/PrintStream
  #62 = Utf8               java/io/PrintStream
  #63 = NameAndType        #64:#65        // println:(Z)V
  #64 = Utf8               println
  #65 = Utf8               (Z)V
  #66 = Utf8               args
  #67 = Utf8               [Ljava/lang/String;
  #68 = Utf8               hello1
  #69 = Utf8               hello2
  #70 = Utf8               hello3
  #71 = Utf8               hello4
  #72 = Utf8               StackMapTable
  #73 = Class              #67            // "[Ljava/lang/String;"
  #74 = Utf8               SourceFile
  #75 = Utf8               StringTest.java
{
  static {};
    descriptor: ()V
    flags: ACC_STATIC
    Code:
      stack=1, locals=0, args_size=0
         0: ldc           #10                 // String static
         2: putstatic     #12                 // Field s1:Ljava/lang/String;
         5: return
      LineNumberTable:
        line 11: 0
      LocalVariableTable:
        Start  Length  Slot  Name   Signature

  public cn.onenine.jvm.constantpool.StringTest();
    descriptor: ()V
    flags: ACC_PUBLIC
    Code:
      stack=1, locals=1, args_size=1
         0: aload_0
         1: invokespecial #17                 // Method java/lang/Object."<init>":()V
         4: return
      LineNumberTable:
        line 10: 0
      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0       5     0  this   Lcn/onenine/jvm/constantpool/StringTest;

  public static void main(java.lang.String[]);
    descriptor: ([Ljava/lang/String;)V
    flags: ACC_PUBLIC, ACC_STATIC
    Code:
      stack=5, locals=5, args_size=1
         0: new           #23                 // class java/lang/StringBuilder
         3: dup
         4: new           #25                 // class java/lang/String
         7: dup
         8: ldc           #27                 // String hell
        10: invokespecial #29                 // Method java/lang/String."<init>":(Ljava/lang/String;)V
        13: invokestatic  #32                 // Method java/lang/String.valueOf:(Ljava/lang/Object;)Ljava/lang/String;
        16: invokespecial #36                 // Method java/lang/StringBuilder."<init>":(Ljava/lang/String;)V
        19: new           #25                 // class java/lang/String
        22: dup
        23: ldc           #37                 // String o
        25: invokespecial #29                 // Method java/lang/String."<init>":(Ljava/lang/String;)V
        28: invokevirtual #39                 // Method java/lang/StringBuilder.append:(Ljava/lang/String;)Ljava/lang/StringBuilder;
        31: invokevirtual #43                 // Method java/lang/StringBuilder.toString:()Ljava/lang/String;
        34: astore_1
        35: new           #23                 // class java/lang/StringBuilder
        38: dup
        39: new           #25                 // class java/lang/String
        42: dup
        43: ldc           #47                 // String he
        45: invokespecial #29                 // Method java/lang/String."<init>":(Ljava/lang/String;)V
        48: invokestatic  #32                 // Method java/lang/String.valueOf:(Ljava/lang/Object;)Ljava/lang/String;
        51: invokespecial #36                 // Method java/lang/StringBuilder."<init>":(Ljava/lang/String;)V
        54: new           #25                 // class java/lang/String
        57: dup
        58: ldc           #49                 // String llo
        60: invokespecial #29                 // Method java/lang/String."<init>":(Ljava/lang/String;)V
        63: invokevirtual #39                 // Method java/lang/StringBuilder.append:(Ljava/lang/String;)Ljava/lang/StringBuilder;
        66: invokevirtual #43                 // Method java/lang/StringBuilder.toString:()Ljava/lang/String;
        69: astore_2
        70: aload_1
        71: invokevirtual #51                 // Method java/lang/String.intern:()Ljava/lang/String;
        74: astore_3
        75: aload_2
        76: invokevirtual #51                 // Method java/lang/String.intern:()Ljava/lang/String;
        79: astore        4
        81: getstatic     #54                 // Field java/lang/System.out:Ljava/io/PrintStream;
        84: aload_1
        85: aload_3
        86: if_acmpne     93
        89: iconst_1
        90: goto          94
        93: iconst_0
        94: invokevirtual #60                 // Method java/io/PrintStream.println:(Z)V
        97: getstatic     #54                 // Field java/lang/System.out:Ljava/io/PrintStream;
       100: aload_1
       101: aload         4
       103: if_acmpne     110
       106: iconst_1
       107: goto          111
       110: iconst_0
       111: invokevirtual #60                 // Method java/io/PrintStream.println:(Z)V
       114: return
      LineNumberTable:
        line 13: 0
        line 14: 35
        line 15: 70
        line 16: 75
        line 17: 81
        line 18: 97
        line 20: 114
      LocalVariableTable:
        Start  Length  Slot  Name   Signature
            0     115     0  args   [Ljava/lang/String;
           35      80     1 hello1   Ljava/lang/String;
           70      45     2 hello2   Ljava/lang/String;
           75      40     3 hello3   Ljava/lang/String;
           81      34     4 hello4   Ljava/lang/String;
      StackMapTable: number_of_entries = 4
        frame_type = 255 /* full_frame */
          offset_delta = 93
          locals = [ class "[Ljava/lang/String;", class java/lang/String, class java/lang/String, class java/lang/String, class java/lang/String ]
          stack = [ class java/io/PrintStream ]
        frame_type = 255 /* full_frame */
          offset_delta = 0
          locals = [ class "[Ljava/lang/String;", class java/lang/String, class java/lang/String, class java/lang/String, class java/lang/String ]
          stack = [ class java/io/PrintStream, int ]
        frame_type = 79 /* same_locals_1_stack_item */
          stack = [ class java/io/PrintStream ]
        frame_type = 255 /* full_frame */
          offset_delta = 0
          locals = [ class "[Ljava/lang/String;", class java/lang/String, class java/lang/String, class java/lang/String, class java/lang/String ]
          stack = [ class java/io/PrintStream, int ]
}
SourceFile: "StringTest.java"

运行时常量池

运行时常量池是方法区的一部分，Class文件中除了有类的版本、字段、方法、接口等信息外，还有一项信息是常量表（Constant Pool Table），用于存放编译器生成的各种字面量和引用符号，这部分内容将在类加载后放到运行时常量池中。

运行时常量池相对于Class文件常量池的另外一个特征是具备动态性，Java语言并不要求常量一定只有编译期才能产生，也就是说并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行时期也可以将新的常量放入运行时常量池，如String#intern()方法。

既然运行时常量池是方法区的一部分，自然受到方法区的内存的限制，当常量池无法再申请到内存时，就会抛出OutOfMemoryErro异常。

全局字符串常量池

HotSpot VM里，记录intered字符串的一个全局表叫做String Table，它本质上就是一个HashSet，是一个纯运行时的结构，而且是惰性维护的。
只存储对java.lang.String实例的引用，而不存储实际的String对象，根据这个引用可以找到实际的String对象。
​

更多关于String与常量池相关的知识，单独开一篇文章记录，String与字符串常量池的恩怨情仇

虚拟机栈

虚拟机栈是每个Java方法的内存模型：每个方法被执行的时候都会创建一个”栈帧”，用于存储局部变量表(包括参数)、操作栈、方法出口等信息。每个方法被调用到执行完成的过程，就对应着一个栈帧在虚拟机栈从入栈到出栈的过程。

平时说的栈一般指的是局部变量表部分。局部变量表存放了编译期可知的各种Java虚拟机基本数据类型（boolean、byte、char、short、int、float、long、double）、对象引用（reference类型，它并不等同于对象本身，可能是一个指向对象起始地址的引用指针，也可能是指向一个代表对象的句柄或者其他与此对象相关的位置）和returnAddress类型（指向了一条字节码指令的地址），这些数据类型在局部变量表中以槽（slot）来表示，其中64位长度的long和double类型的数据会占用两个变量槽，其余的数据类型只占用一个。
局部变量表所需要的空间在编译期完成分配，当执行一个方法的时候，该方法需要在栈帧中分配多大的局部变量表的空间完全是可以确定的，因此在方法运行的期间不会改变局部变量表的大小，这里说的“大小”是指变量槽的数量，虚拟机真正使用多大的内存空间来实现一个变量槽是由具体的虚拟机实现自行决定的事情。

该区域就是我们常说的Java内存中的栈区域，该区域的局部变量表存储的是基本类型、对象的引用类型，在对象的引用类型中存储的是指向对象的堆空间的地址。

该区域会出现两种异常

  1. 当线程请求的栈深度超过虚拟机允许的深度，抛出StackOverflowError异常(递归！！！)
  2. 一般虚拟机的栈容量都是可以动态扩展的，当栈扩张时申请不多足够的内存，就会抛出OOM异常（HotSpot虚拟机的栈容量是不允许动态扩展的，所以HotSpot虚拟机上是不会由于虚拟机栈无法扩展而导致OOM异常的—-只要线程申请栈空间成功了就不会出现OOM，但是如果申请失败了，仍然是会出现OOM异常的）。

本地方法栈

本地方法栈（Native Method Stacks）与虚拟机栈发挥的作用是非常相似的，其区别不过是虚拟机栈为虚拟机执行Java方法（字节码）服务，本地方法栈为虚拟机使用到的native方法分为，底层调用的是C或者C++的方法。

《Java虚拟机规范》中对本地方法栈中方法使用的语言、使用方式与数据结构没有任何强制规定，因此具体的虚拟机可以根据需要自由实现它，HotSpot虚拟机直接就把本地方法栈和虚拟机栈合二为一来使用，与虚拟机栈一样本地方法栈也会在栈深度溢出或者栈扩展失败时分别抛出StackOverflowError和OutOfMemoryError异常。

Java堆

Java堆（Java Heap）是Java虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的内存区域，在虚拟机启动的时候创建。

此内存区域的目的就是存储对象实例，几乎所有的对象实例都在这里分配内存。从回收内存的角度看，由于现代垃圾收集器大部分都是基于分代理论设计的，所以Java堆中经常出现“新生代”、“老年代”、“永久代”、“Eden空间”、“From Survivor空间”、“To Survivor空间”等名词，这些区域划分仅仅是部分垃圾收集器的共同特性或者设计风格，而非某个Java虚拟机的具体实现的固有内存布局，更不是《Java虚拟机规范》里对Java堆的进一步划分。后边讲到的G1垃圾收集器就不是基于分代理论设计的。

Java堆是线程共享的，它的目的是存放对象实例。同时它也是GC所管理的主要区域，因此常被称为GC堆。根据虚拟机规范，Java堆可以存在物理上不连续的内存空间，就像磁盘空间逻辑上是连续的即可。它的内存大小可以设置为固定大小，也可以扩展。当前主流的虚拟机如HotSpot都能按扩展实现(通过设置 **-Xmx**和-Xms，默认堆内存大小为服务器内存的1/4)，如果堆中没有内存完成实例分配，而且堆无法扩展，则会报OOM错误(OutOfMemoryError)。

新生代又分为：Eden空间、From Survivor、To Survivor空间，。进一步划分的目的是为了更好的回收内存或者更快的分配内存。

非堆(No-Heap)

  • 方法区
  • 字符串
  • 代码缓存，用于缓存已经被JIT编译器编译和缓存的本地代码

直接内存

直接内存并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中定义的内存区域，但是这部分内存也被频繁使用，而且也可能导致OOM。

在JDK 1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区
（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的
DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了
在Java堆和Native堆中来回复制数据。

本机内存直接内存分配不会受到Java堆大小的限制，但是既然是内存，肯定会受到物理机内存的限制，当我们通过-Xmx设置堆的最大内存时，不要忘了还有直接内存，如果堆内存设置过大，将会导致直接内存不够用，导致动态扩展时发生OOM。

直接内存的容量大小可以通过-XX:MaxDirectMemorySize参数来指定，如果不指定，则默认与Java堆的最大值(-Xmx)一致。

直接内存导致的OOM不会在Heap Dump文件中看到什么明显的异常，如果发现内存溢出后的Dump文件很小而程序中又直接或间接使用了DirectMemory（典型的间接使用就是NIO），那就可以考虑重点检查一下直接内存方面的原因了。

本文由博客一文多发平台 OpenWrite 发布！

hmoban主题是根据ripro二开的主题，极致后台体验，无插件，集成会员系统
自学咖网 » JVM运行时数据区（堆、虚拟机栈、本地方法栈、方法区、程序计数器…）

wen 普通

分享到：

相关推荐

php怎么去掉金额千分位

在PHP中，可以利用“str_replace”函数去掉金额千分位，该函数用于替换字符串中的一些字符，设置函数中的参数将千分位的逗号替换掉即可，语法为“str_replace(",","&qu...

介绍六个超好用的Python内置函数

本篇文章给大家带来了关于python的相关知识，其中主要介绍了关于内置函数的相关问题，主要见一下六个超好用的函数，包括了Lambda、map、reduce、zip、filter、enumerate函数，下面一起来看一下，...

修改密码弹出框搭建

前端代码搭建 主要利用的是bootstrap3中js插件里的模态框版块 <li><a href="" data-toggle="modal" data-target=".bs-example-modal...

狂神-

一、ElasticSearch概述 官网：https://www.elastic.co/cn/downloads/elasticsearch Elaticsearch，简称为es，es是一个开源的高扩展的分布式全文检索引...
