wen 学习Tomcat（三）之容器连接器
Tomcat最底层使用的是Java标准的SocketServer和Socket接受和处理请求，但是Socket接受到的数据是网络运输层的TCP或UDP协议的数据，需要转为Http或者其它应用层协议的数据。Tomcat中就是通过连接器Connector来管理Socket连接、解析Scoket请求为Request并封装响应数据为Response对象。新版本的Tomcat容器使用的连接器是Coyote框架，本文会详细介绍Connector的Coyote框架原理。本文很多内容参考了这篇博客
什么是Coyote
Coyote是Tomcat链接器框架的名称，是Tomcat服务器提供的供客户端访问的外部接口。客户端通过Coyote与服务器建立链接、发送请求并且接收响应。

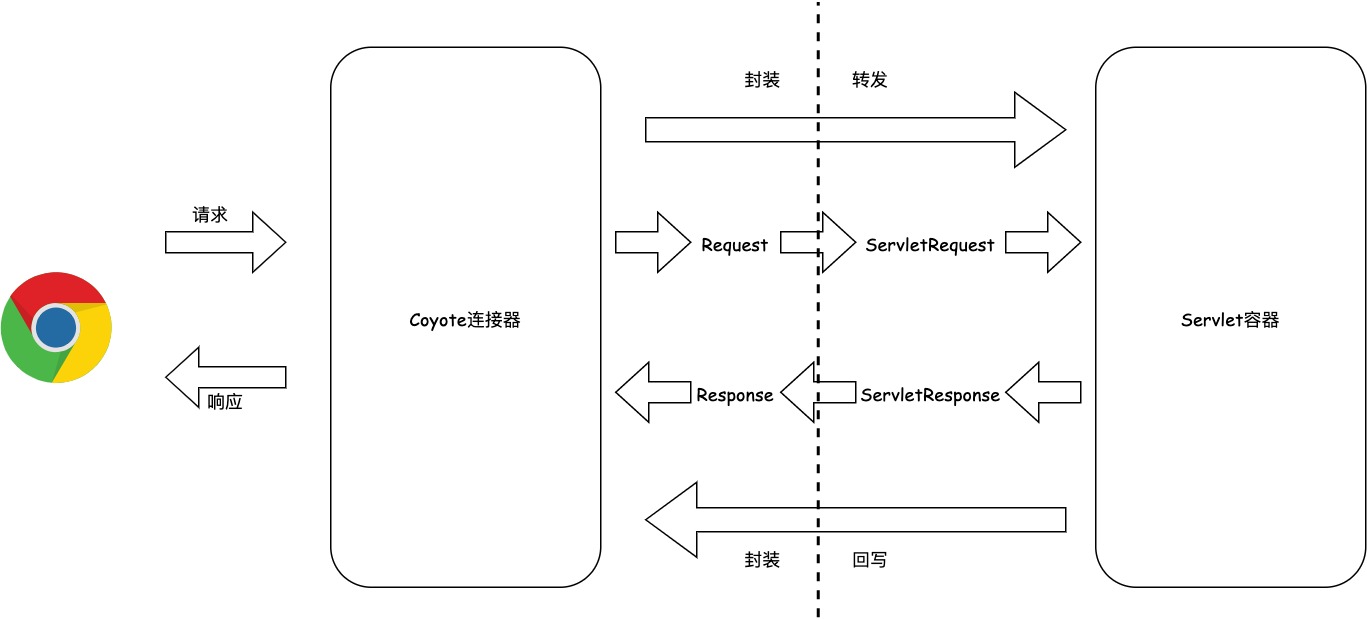

Coyote封装了底层的网络通信（Socket请求以及响应处理），为Catalina容器提供了统一的接口，是Catalina容器与具体的请求协议以及 I/O方式解耦。Coyote将Socket输入转换为Request对象，交由Catalina容器进行处理，处理请求完成之后，Catalina通过Coyote提供的Response对象将结果写入输出流。
Coyote作为独立的模块，只负责具体协议和I/O的处理，与Servlet规范实现没有直接关系，因此即便是Request和Response对象也并未实现Servlet规范对应的接口，而是在Catalina中将他们进一步封装为ServletRequest何ServletResponse。
Coyote支持的协议
Coyote框架支持以下三种应用层协议：
- HTTP/1.1协议：这是绝大多数Web应用采用的访问协议，主要用于Tomcat单独运行（不予Web服务器集成）的情况。
- AJP协议：用于和Web服务器（如Apache HTTP Server）集成，以实现针对静态资源的优化以及集群部署，当前支持AJP/1.3。
- HTTP/2.0协议：下一代HTTP协议，自Tomcat8.5以及9.0版本开始支持，截止目前，主流的最新版本均已支持HTTP/2.0。
针对HTTP和AJP协议，Coyote又按照 I/O方式分别提供了不同的选择方案（自8.5/9.0版本起，Tomcat已出了对BIO的支持）。
- NIO：采用Java NIO类库实现。
- NIO2：采用JDK 7最新的NIO2类库实现。
- APR：采用APR（Apache可移植运行库）实现
在8.0之前，Tomcat默认采用的I/O方式为BIO，之后采用NIO。无论NIO、NIO2还是APR，在性能方面均优于以往的BIO。如果采用APR，甚至可以达到接近于 Apache HTTP Server的响应性能。
在Coyote中，HTTP/2.0的处理方式与HTTP/1.1和AJP不同，采用一种升级协议的方式实现，这也是有HTTP/2.0的传输方案决定的。
可以采用一种简单的分层视图来描述Tomcat对协议以及 I/O方式的支持，如下图所示：
Connector的核心概念
在Connector中有如下几个核心概念：
- Endpoint：Coyote通信端点，即通信监听的接口，是具体的Socker接收处理类，是对传输层的抽象。Tomcat并没有Endpoint接口，而是提供了一个抽象类AvstractEndpoint。根据I/O方式的不同，提供了NioEndpoint（NIO）、AprEndpoint（APR）以及Nio2Endpoint（NIO2）三个实现。
- Processor：Coyote协议处理接口，负责构造Request和Response对象，并且通过Adapter将其提交到Catalina容器处理，是对应用层的抽象。Processor是单线程的，Tomcat在同一次链接中复用Processor。Tomcat按照协议的不同提供了3个实现类：Http11Processor（HTTP/1.1）、AjpProcessor（AJP）、StreamProcessor（HTTP/2.0）。除此之外，他还提供了两个用于处理内部处理的实现：UpgradeProcessorInternal和UpgradeProcessorExternal，前者用于处理内部支持的升级协议（如HTTP/2.0和WebSocket），后者用于处理外部扩展的升级协议支持。
- UpgradeProtocol：Tomcat采用UpgradeProtocol接口表示HTTP升级协议，当前只提供了一个实现（Http2Protocol）用于处理HTTP/2.0.他根据请求创建一个用于升级处理的令牌UpgradeToken，该令牌中包含了具体的HTTP升级处理器HttpUpgradeHandler，HTTP/2.0的处理器实现为Http2UpgradeHandler。Tomcat中的WebSocket也是通过UpgradeToken机制实现的。
Connector请求处理流程

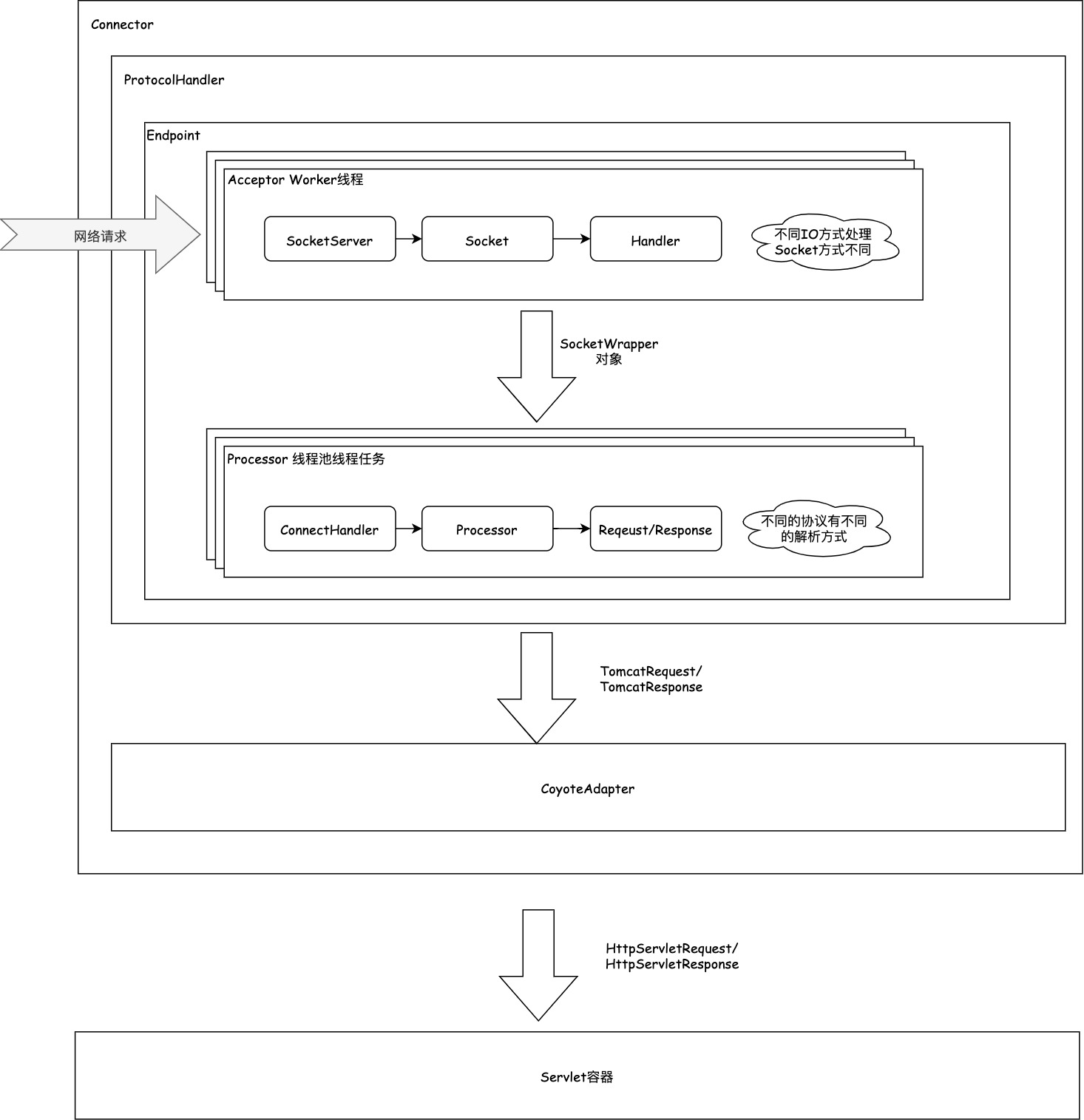

Connector处理请求的流程如上所示，我们一步步分析一下流程的内容：
- 当Connector启动时，会同时启动其持有的Endpoint实例。Endpoint并允许多个线程（有属性acceptorThreadCount确定），每个线程允许一个AbstractEndpoint.Acceptor实例。在AbstractEndpoint.Acceptor实例中监听端口通信（I/O方式不同，具体的处理方式也不同），而且只要Endpoint处于运行状态，始终循环监听。
- 当监听到请求时，Acceptor将Socker封装为SocketWrapper实例（此时并未读取数据），并交由一个SocketProcessor对象处理（此过程也由线程池异步处理）。此部分根据I/O方式的不同处理会有所不同，如NIO采用轮询的方式检测SelectionKey是否就绪。如果就绪，则获取一个有效的SocketProcessor对象并且提交线程池处理。
- SocketProcessor是一个线程池Worker实例，每一个I/O方式均有自己的实现。他首先判断Socket的状态（如完成SSL握手），然后提交到ConnectionHandler处理。
- ConnectionHandler是AbstractProtocol的一个内部类，主要用于链接选择一个合适的Processor实现以进行请求处理。
- 提升性能，他针对每个有效的理解都会缓存器Processor对象。不仅如此，当前链接关闭时，其Processor对象还会被释放到一个回收队列（升级协议不会回收），这样后续链接可以重置并且重复利用，以减少对象构造。
- 在处理请求时，他首先会从缓存中获取当前链接的Processor对象。如果不存在，则尝试根据协商协议构造Processor（如HTTP/2.0请求）。如果不存在协商协议（如HTTP/1.1请求），则从回收队列中获取一个已释放的Processor对象使用。如果回收队列中没有可用的对象，那么由具体的协议创建一个Processor使用（同时注册到缓存）。
- 协议升级时，ConnectionHandler会从当前Processor得到一个UpgradeToken对象（如果没有，则默认为HTTP/2），并构造一个升级Processor实例（如果是Tomcat支持的协议则会是UpgradeProcessorInternal，否则是UpgradeProcessorExternal）替换当前的Processor，并将当前的Processor释放回收。替换后，该链接的后续处理将由升级Process完成。
- 通过UpgradeToken中HttpUpgradehandler对象的init()方法进行初始化，以便准备开始启用新协议。
