java工作流引擎（j-roadflow）快速入门教程

使用j-roadflow java工作流引擎创建一个流程分为两个步骤，创建表单和创建流程。

一、创建表单。

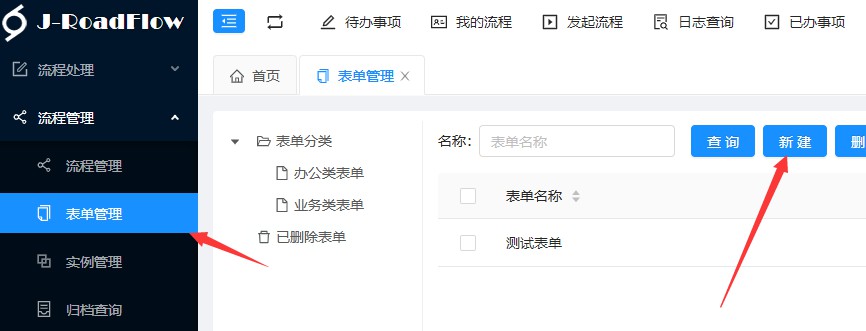

    在流程管理–表单管理下点新建表单即开始创建一个新的表单：

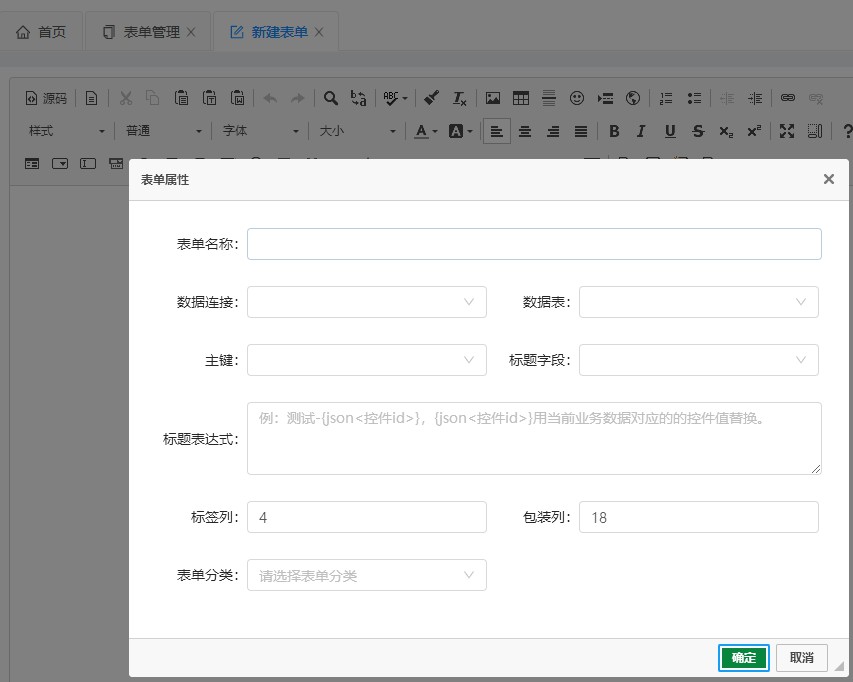

    点击之后打开表单设计器并弹出表单属性设置：

    表单名称：为您新建的表单取一个名称。

    数据连接：表单数据表对应的数据连接，默认有一个选项和系统连接一样，可以在系统管理–数据连接下添加新的连接。

    数据表：表单数据对应的业务表（表单数据要保存到哪个表），如果不用单独的表来保存数据，可以不选。

    主键：选择数据表的主键（主键可以是int自增，UUID（mysql和oracle为char(36)，sqlserver为uniqueidentifier，pgsql为uuid）类型）。

    标题字段：流程任务的标题取对应字段中的值作为标题。

    标题表达式：取字段值和自定义文字组合成为流程任务的标题。{json<控件id>}通配符为取表单中对应控件的值。

    标签列：设置标签列宽度（对应antd表单的labelCol属性）。

    包装列：设置控件列宽度（对应antd表单的wrapperCol属性）。

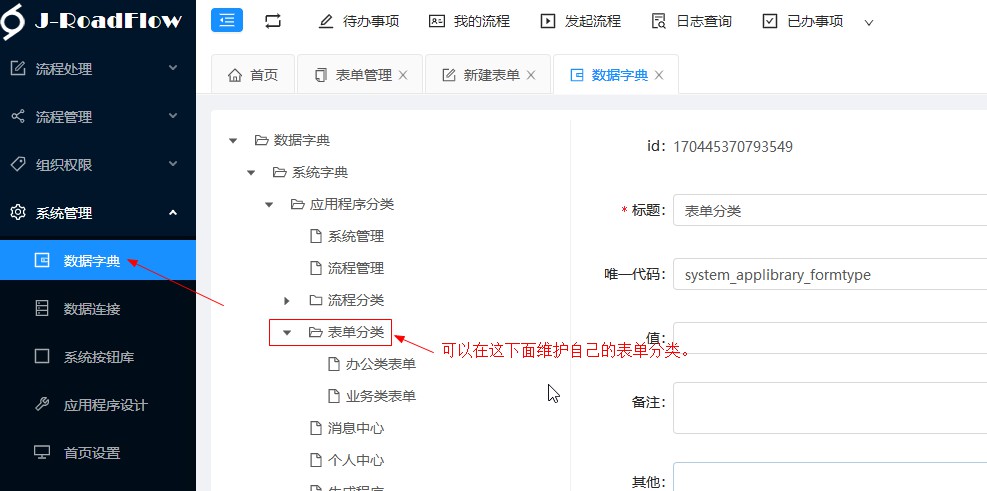

    表单分类：为表单选择一个分类（分类在系统管理–数据字典中维护）。

    设置好表单属性之后点确定，就可以开始设计表单了。

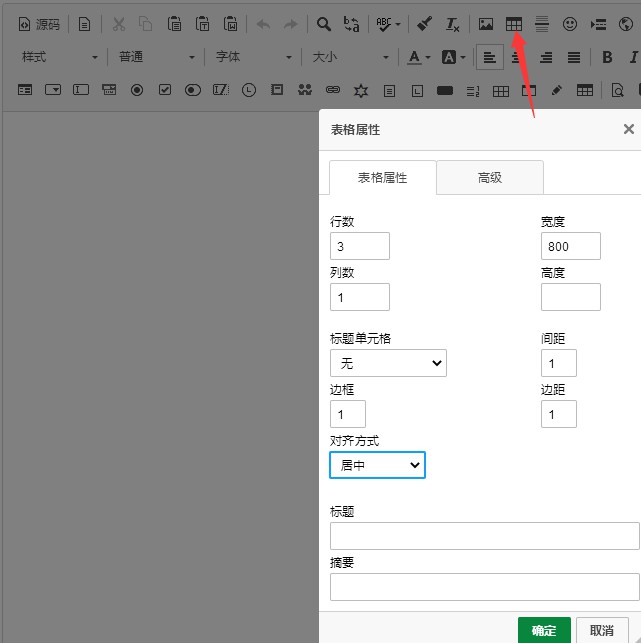

    我们先插入一个表格，用表格来布局表单控件：

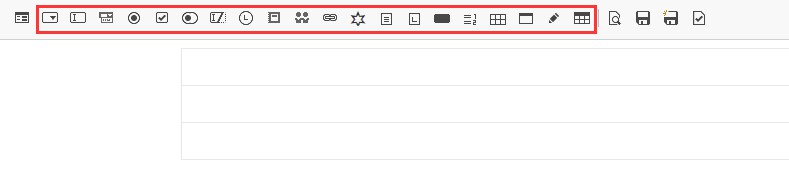

    红框中为所有可用的表单控件，可以根据自己表单业务类型选择合适的控件。这里快速入门我们就只用了input文本框控件。

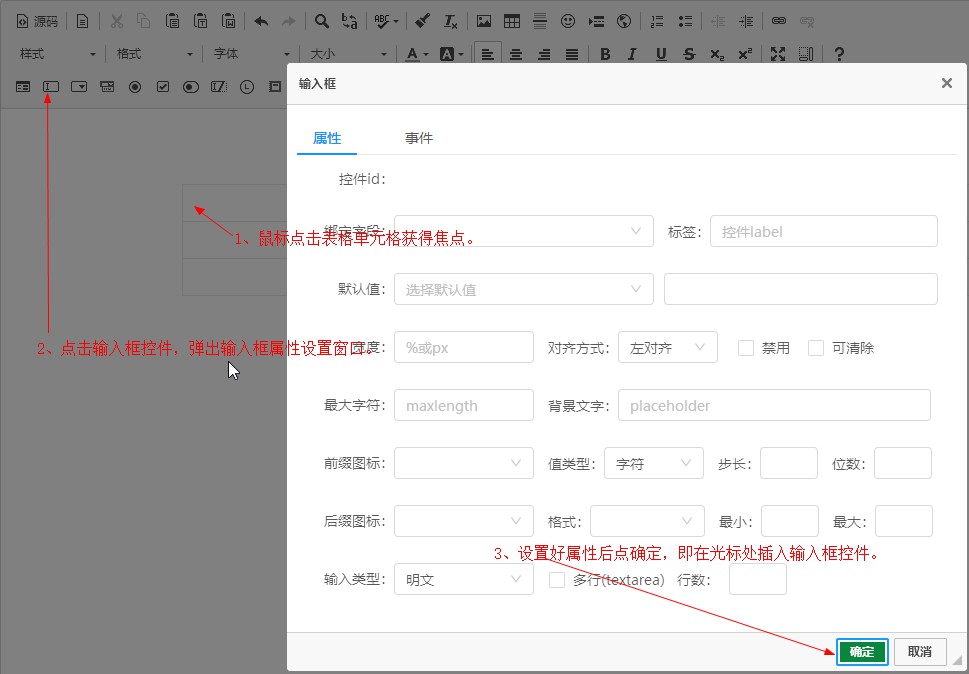

    先在表格单元格中点击获得焦点，再点击对应的表单控件弹出控件属性设置，设置好后点确定就可以在光标处插入对应的控件了。

    绑定字段：如果表单属性中选择了表，这里就可以选择控件绑定到表的对应字段，到时候就会把字段值存入到相应的表字段中。

    标签：控件前面显示的标签。

    由于是快速入门其他属性这里不详细说明，详细说明可以参考表单设计章节对应的控件说明。

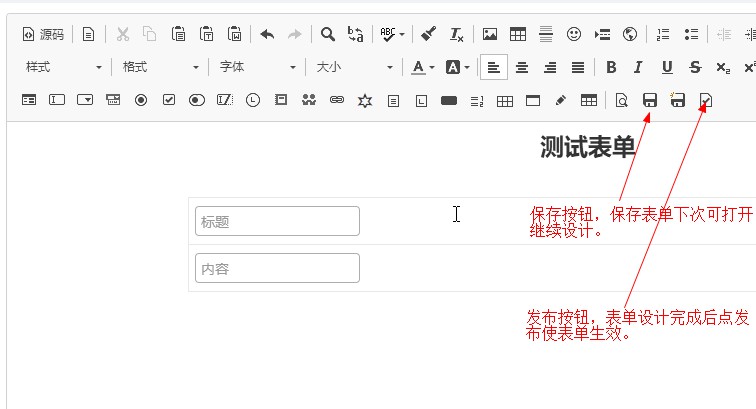

    表单设计完之后就可以点发布按钮，使用设计的表单生效（在设计流程时可以绑定到这个表单）。

二、设计流程。

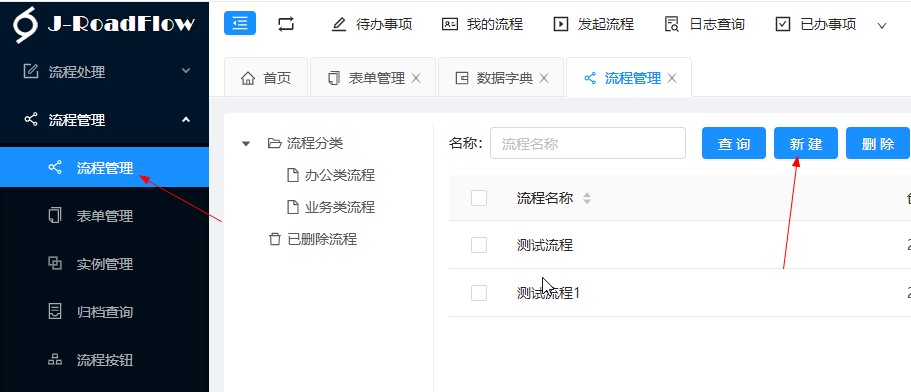

    在流程管理–流程管理中点新建按钮即可新建一个流程：

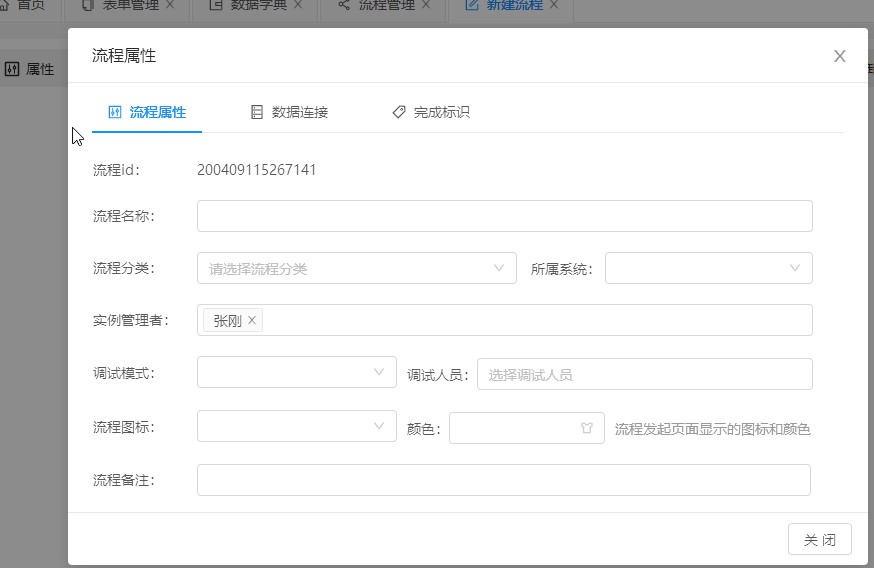

    点新建之后会弹出流程属性设置：

    流程id：新建流程时系统自动生成的流程id。

    流程名称：为您的新流程取一个名称。

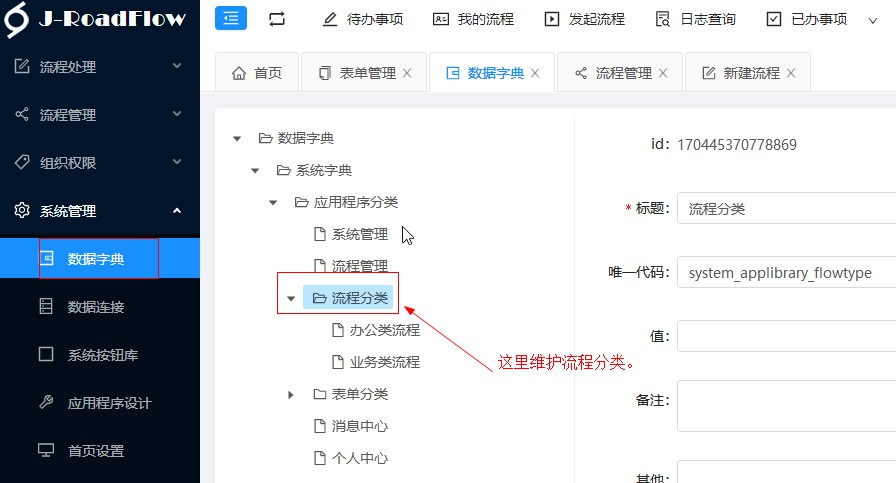

    流程分类：流程的分类（在系统–管理数据字典中维护流程分类）。

    所属系统：这个是api模式的所属系统，这里不选。

    实例管理者：选择哪些人可以管理这个流程的运行时实例（比如管理员可以人员跳转，指派，删除等操作）。

    调试模式：如果开启了调试模式并且在后面的调试人员中选择了人员，则当调试人员发送流程时后面的步骤始终默认为自己处理。这样就方便调试，可以一个帐号把整个流程走完，不用频繁切换帐号来调试流程。

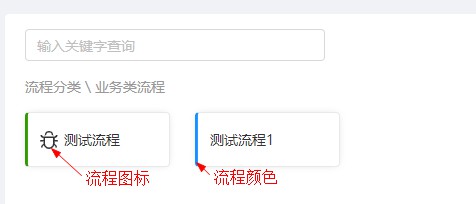

    流程图标：在发起流程列表中看到的该流程图标。

    颜色：在发起流程列表中看到的该流程显示的颜色。

    流程备注：流程的备注说明。

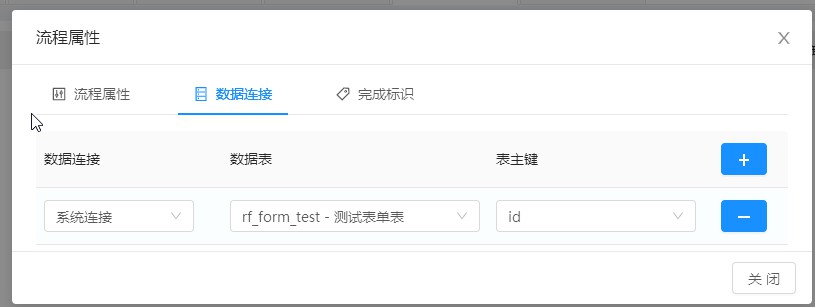

    数据连接标签：

    选择和表单一样的对应的数据连接，数据表和数据主键，如果表单没有对应具体的数据表，这里可以不设置。

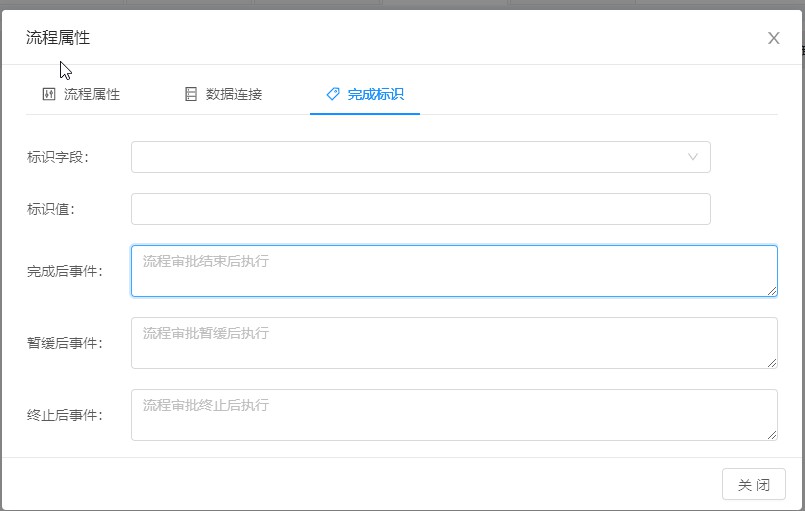

    完成标识：

    完成标识是指整个流程实例审批完成后，对相应数据表指定的字段设置为指定的值，可以从数据表数据上直接区分流程实例是否审批完成。

    标识字段：选择要作为标识的字段（这里要数据连接标签中设置了才能选择）。

    标识值：当流程审批完后成要标识的值（比如完全后要标识为1，就在这里填1）。

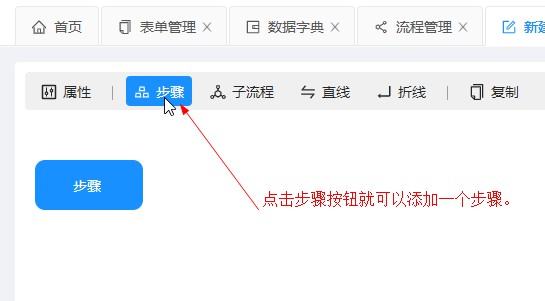

    流程属性设置完成之后就可以设计流程步骤了。

    在添加的步骤上双击可以弹出步骤设置：

    关于步骤的设置很多，我们这里入门就只设置步骤对应的表单和按钮，其他的参照对应的章节详细设置。

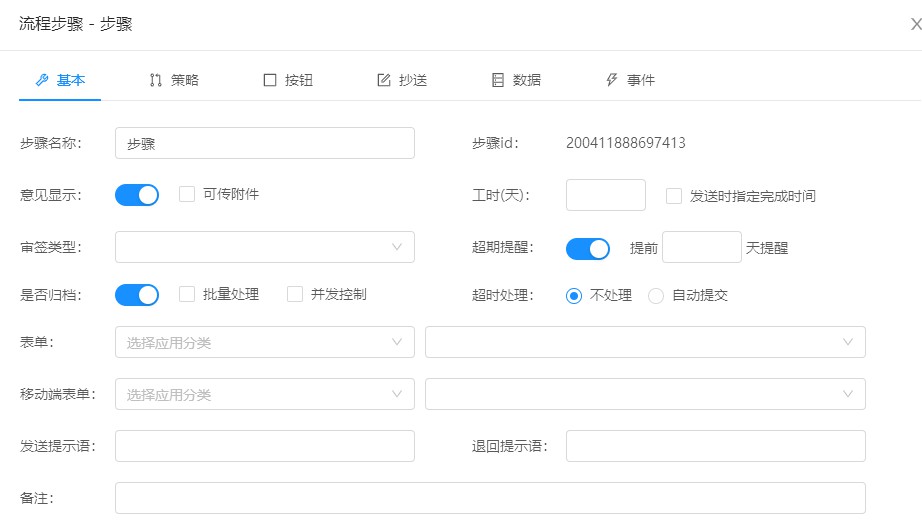

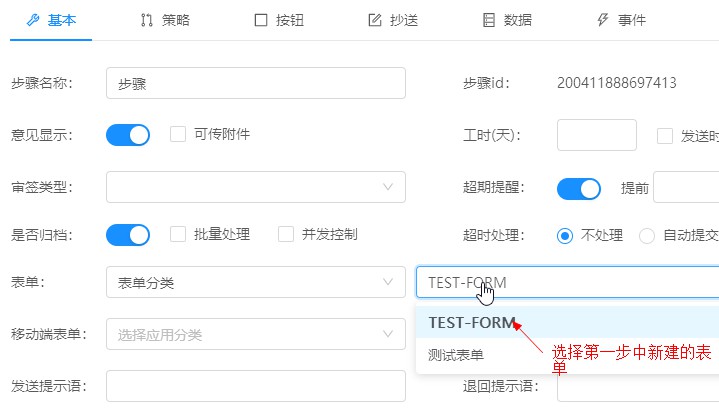

    设置表单：

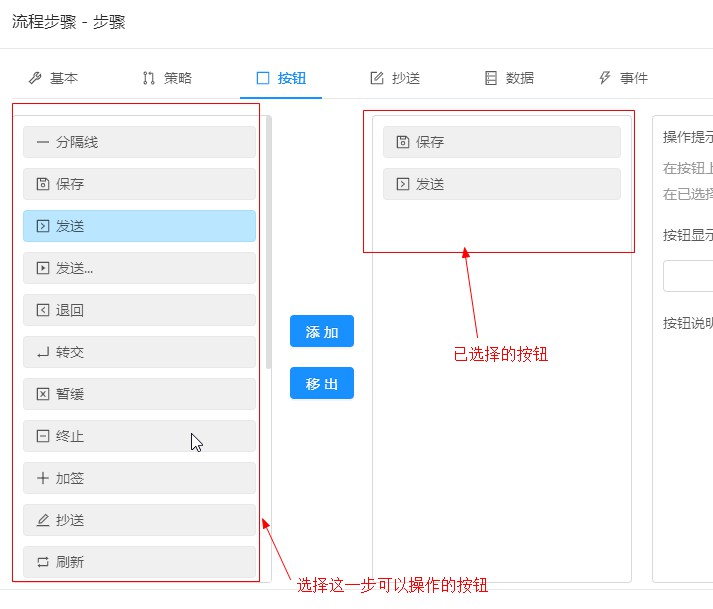

    设置按钮：

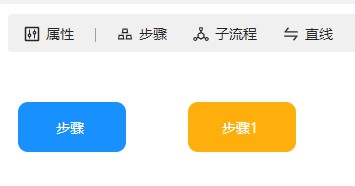

    同样的操作再添加一个步骤1：

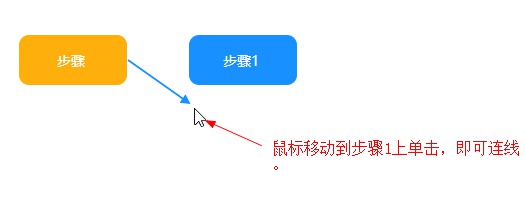

    步骤连线，将步骤和步骤1用线连接起来，表单可以从步骤发送到步骤1。

    连接方法：先点击步骤，使步骤获得焦点，再点击工具栏按钮的直线或拆线按钮，这里有一条线随着鼠标移动，将鼠标移动到步骤1上单击，即可完成步骤到步骤1的连线。

    流程设置好后点击发布按钮，即可使流程生效。

    流程发布后我们就可以在流程处理–发起流程菜单中打开看到我们刚才新建的流程了，点击对应的流程就可以发起该流程实例了。

    填写表单内容，点击保存即可保存当前操作，并且在待办事项中增加一条待办，下次打开可继续处理。也可以直接点发送将填写的表单内容发送给选择的员审批。
