本篇概览

  • 本文是《CoProcessFunction实战三部曲》的终篇,主要内容是在CoProcessFunction中使用定时器和侧输出,对上一篇的功能进行增强;
  • 回顾上一篇的功能:一号流收到aaa后保存在状态中,直到二号流收到aaa,把两个aaa的值相加后输出到下游;
  • 上述功能有个问题:二号流如果一直收不到aaa,下游就一直没有aaa的输出,相当于进入一号流的aaa已经石沉大海了;
  • 今天的实战就是修复上述问题:aaa在一个流中出现后,10秒之内如果出现在另一个流中,就像以前那样值相加,输出到下游,如果10秒内没有出现在另一个流,就流向侧输出,再将所有状态清理干净;

参考文章

  1. 理解状态:《深入了解ProcessFunction的状态操作(Flink-1.10)》
  2. 理解定时器:《理解ProcessFunction的Timer逻辑》

梳理流程

  • 为了编码的逻辑正确,咱们把正常和异常的流程先梳理清楚;

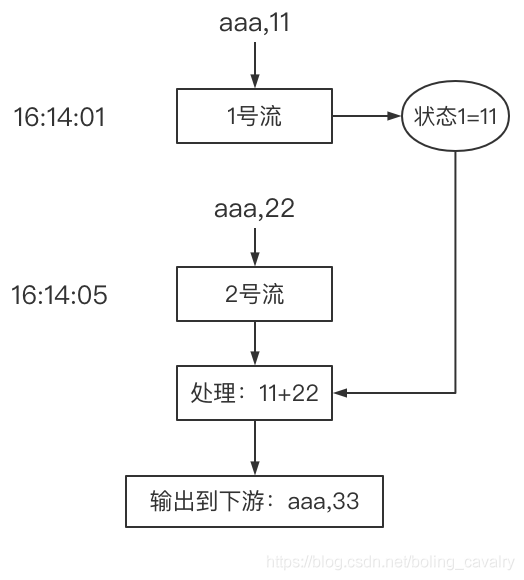

  • 下图是正常流程:aaa在一号流出现后,10秒内又在二号流出现了,于是相加并流向下游:

在这里插入图片描述

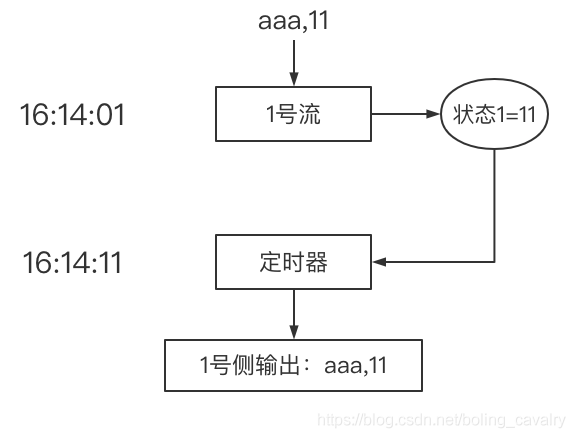

  • 再来看异常的流程,如下图,一号流在16:14:01收到aaa,但二号流一直没有收到aaa,等到10秒后,也就是16:14:11,定时器被触发,从状态1得知10秒前一号流收到过aaa,于是将数据流向一号侧输出:

在这里插入图片描述

  • 接下来编码实现上面的功能;

源码下载

如果您不想写代码,整个系列的源码可在GitHub下载到,地址和链接信息如下表所示(https://github.com/zq2599/blog_demos):

名称 链接 备注
项目主页 https://github.com/zq2599/blog_demos 该项目在GitHub上的主页
git仓库地址(https) https://github.com/zq2599/blog_demos.git 该项目源码的仓库地址,https协议
git仓库地址(ssh) git@github.com:zq2599/blog_demos.git 该项目源码的仓库地址,ssh协议

这个git项目中有多个文件夹,本章的应用在flinkstudy文件夹下,如下图红框所示:

在这里插入图片描述

CoProcessFunction的子类

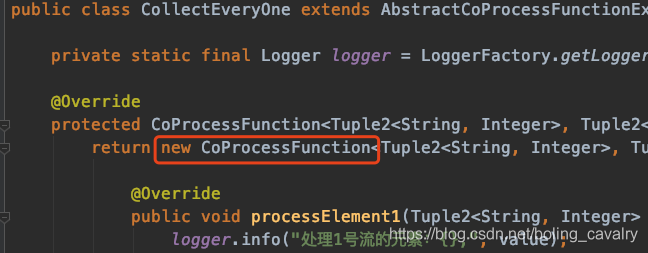

  1. 前面的两篇实战中,CoProcessFunction的子类都写成了匿名类,如下图红框:

在这里插入图片描述

  1. 本文中,CoProcessFunction子类会用到外部类的成员变量,因此不能再用匿名类了,新增CoProcessFunction的子类ExecuteWithTimeoutCoProcessFunction.java,稍后会说明几个关键点:
package com.bolingcavalry.coprocessfunction;

import com.bolingcavalry.Utils;
import org.apache.flink.api.common.state.ValueState;
import org.apache.flink.api.common.state.ValueStateDescriptor;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.streaming.api.functions.co.CoProcessFunction;
import org.apache.flink.util.Collector;
import org.apache.flink.util.OutputTag;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

/**
 * 实现双流业务逻辑的功能类
 */
public class ExecuteWithTimeoutCoProcessFunction extends CoProcessFunction<Tuple2<String, Integer>, Tuple2<String, Integer>, Tuple2<String, Integer>> {

    private static final Logger logger = LoggerFactory.getLogger(ExecuteWithTimeoutCoProcessFunction.class);

    /**
     * 等待时间
     */
    private static final long WAIT_TIME = 10000L;

    public ExecuteWithTimeoutCoProcessFunction(OutputTag<String> source1SideOutput, OutputTag<String> source2SideOutput) {
        super();
        this.source1SideOutput = source1SideOutput;
        this.source2SideOutput = source2SideOutput;
    }

    private OutputTag<String> source1SideOutput;

    private OutputTag<String> source2SideOutput;

    // 某个key在processElement1中存入的状态
    private ValueState<Integer> state1;

    // 某个key在processElement2中存入的状态
    private ValueState<Integer> state2;

    // 如果创建了定时器,就在状态中保存定时器的key
    private ValueState<Long> timerState;

    // onTimer中拿不到当前key,只能提前保存在状态中(KeyedProcessFunction的OnTimerContext有API可以取到,但是CoProcessFunction的OnTimerContext却没有)
    private ValueState<String> currentKeyState;

    @Override
    public void open(Configuration parameters) throws Exception {
        // 初始化状态
        state1 = getRuntimeContext().getState(new ValueStateDescriptor<>("myState1", Integer.class));
        state2 = getRuntimeContext().getState(new ValueStateDescriptor<>("myState2", Integer.class));
        timerState = getRuntimeContext().getState(new ValueStateDescriptor<>("timerState", Long.class));
        currentKeyState = getRuntimeContext().getState(new ValueStateDescriptor<>("currentKeyState", String.class));
    }

    /**
     * 所有状态都清理掉
     */
    private void clearAllState() {
        state1.clear();
        state2.clear();
        currentKeyState.clear();
        timerState.clear();
    }

    @Override
    public void processElement1(Tuple2<String, Integer> value, Context ctx, Collector<Tuple2<String, Integer>> out) throws Exception {
        logger.info("processElement1:处理元素1:{}", value);

        String key = value.f0;

        Integer value2 = state2.value();

        // value2为空,就表示processElement2还没有处理或这个key,
        // 这时候就把value1保存起来
        if(null==value2) {
            logger.info("processElement1:2号流还未收到过[{}],把1号流收到的值[{}]保存起来", key, value.f1);
            state1.update(value.f1);

            currentKeyState.update(key);

            // 开始10秒的定时器,10秒后会进入
            long timerKey = ctx.timestamp() + WAIT_TIME;
            ctx.timerService().registerProcessingTimeTimer(timerKey);
            // 保存定时器的key
            timerState.update(timerKey);
            logger.info("processElement1:创建定时器[{}],等待2号流接收数据", Utils.time(timerKey));
        } else {
            logger.info("processElement1:2号流收到过[{}],值是[{}],现在把两个值相加后输出", key, value2);

            // 输出一个新的元素到下游节点
            out.collect(new Tuple2<>(key, value.f1 + value2));

            // 删除定时器(这个定时器应该是processElement2创建的)
            long timerKey = timerState.value();
            logger.info("processElement1:[{}]的新元素已输出到下游,删除定时器[{}]", key, Utils.time(timerKey));
            ctx.timerService().deleteProcessingTimeTimer(timerKey);

            clearAllState();
        }
    }

    @Override
    public void processElement2(Tuple2<String, Integer> value, Context ctx, Collector<Tuple2<String, Integer>> out) throws Exception {
        logger.info("processElement2:处理元素2:{}", value);

        String key = value.f0;

        Integer value1 = state1.value();

        // value1为空,就表示processElement1还没有处理或这个key,
        // 这时候就把value2保存起来
        if(null==value1) {
            logger.info("processElement2:1号流还未收到过[{}],把2号流收到的值[{}]保存起来", key, value.f1);
            state2.update(value.f1);

            currentKeyState.update(key);

            // 开始10秒的定时器,10秒后会进入
            long timerKey = ctx.timestamp() + WAIT_TIME;
            ctx.timerService().registerProcessingTimeTimer(timerKey);
            // 保存定时器的key
            timerState.update(timerKey);
            logger.info("processElement2:创建定时器[{}],等待1号流接收数据", Utils.time(timerKey));
        } else {
            logger.info("processElement2:1号流收到过[{}],值是[{}],现在把两个值相加后输出", key, value1);

            // 输出一个新的元素到下游节点
            out.collect(new Tuple2<>(key, value.f1 + value1));

            // 删除定时器(这个定时器应该是processElement1创建的)
            long timerKey = timerState.value();
            logger.info("processElement2:[{}]的新元素已输出到下游,删除定时器[{}]", key, Utils.time(timerKey));
            ctx.timerService().deleteProcessingTimeTimer(timerKey);

            clearAllState();
        }
    }

    @Override
    public void onTimer(long timestamp, OnTimerContext ctx, Collector<Tuple2<String, Integer>> out) throws Exception {
        super.onTimer(timestamp, ctx, out);

        String key = currentKeyState.value();

        // 定时器被触发,意味着此key只在一个中出现过
        logger.info("[{}]的定时器[{}]被触发了", key, Utils.time(timestamp));

        Integer value1 = state1.value();
        Integer value2 = state2.value();

        if(null!=value1) {
            logger.info("只有1号流收到过[{}],值为[{}]", key, value1);
            // 侧输出
            ctx.output(source1SideOutput, "source1 side, key [" + key+ "], value [" + value1 + "]");
        }

        if(null!=value2) {
            logger.info("只有2号流收到过[{}],值为[{}]", key, value2);
            // 侧输出
            ctx.output(source2SideOutput, "source2 side, key [" + key+ "], value [" + value2 + "]");
        }

        clearAllState();
    }
}
  1. 关键点之一:新增状态timerState,用于保存定时器的key;
  2. 关键点之二:CoProcessFunction的onTimer中拿不到当前key(KeyedProcessFunction可以,其OnTimerContext类提供了API),因此新增状态currentKeyState,这样在onTimer中就知道当前key了;
  3. 关键点之三:processElement1中,处理aaa时, 如果2号流还没收到过aaa,就存入状态,并启动10秒定时器;
  4. 关键点之四:processElement2处理aaa时,发现1号流收到过aaa,就相加再输出到下游,并且删除processElement1中创建的定时器,aaa相关的所有状态也全部清理掉;
  5. 关键点之五:如果10秒内aaa在两个流中都出现过,那么一定会流入下游并且定时器会被删除,因此,一旦onTimer被执行,意味着aaa只在一个流中出现过,而且已经过去10秒了,此时在onTimer中可以执行流向侧输出的操作;
  6. 以上就是双流处理的逻辑和代码,接下来编写AbstractCoProcessFunctionExecutor的子类;

业务执行类AddTwoSourceValueWithTimeout

  1. 负责执行整个功能的,是抽象类AbstractCoProcessFunctionExecutor的子类,如下,稍后会说明几个关键点:
package com.bolingcavalry.coprocessfunction;

import com.bolingcavalry.Utils;
import org.apache.flink.api.java.tuple.Tuple;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.AssignerWithPeriodicWatermarks;
import org.apache.flink.streaming.api.functions.co.CoProcessFunction;
import org.apache.flink.streaming.api.watermark.Watermark;
import org.apache.flink.util.OutputTag;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

/**
 * @author will
 * @email zq2599@gmail.com
 * @date 2020-11-11 09:48
 * @description 将两个流中相通key的value相加,当key在一个流中出现后,
 *              会在有限时间内等待它在另一个流中出现,如果超过等待时间任未出现就在旁路输出
 */
public class AddTwoSourceValueWithTimeout extends AbstractCoProcessFunctionExecutor {

    private static final Logger logger = LoggerFactory.getLogger(AddTwoSourceValueWithTimeout.class);

    // 假设aaa流入1号源后,在2号源超过10秒没有收到aaa,那么1号源的aaa就会流入source1SideOutput
    final OutputTag<String> source1SideOutput = new OutputTag<String>("source1-sideoutput"){};

    // 假设aaa流入2号源后,如果1号源超过10秒没有收到aaa,那么2号源的aaa就会流入source2SideOutput
    final OutputTag<String> source2SideOutput = new OutputTag<String>("source2-sideoutput"){};

    /**
     * 重写父类的方法,保持父类逻辑不变,仅增加了时间戳分配器,向元素中加入时间戳
     * @param port
     * @return
     */
    @Override
    protected KeyedStream<Tuple2<String, Integer>, Tuple> buildStreamFromSocket(StreamExecutionEnvironment env, int port) {
        return env
                // 监听端口
                .socketTextStream("localhost", port)
                // 得到的字符串"aaa,3"转成Tuple2实例,f0="aaa",f1=3
                .map(new WordCountMap())
                // 设置时间戳分配器,用当前时间作为时间戳
                .assignTimestampsAndWatermarks(new AssignerWithPeriodicWatermarks<Tuple2<String, Integer>>() {

                    @Override
                    public long extractTimestamp(Tuple2<String, Integer> element, long previousElementTimestamp) {
                        long timestamp = System.currentTimeMillis();
                        logger.info("添加时间戳,值:{},时间戳:{}", element, Utils.time(timestamp));
                        // 使用当前系统时间作为时间戳
                        return timestamp;
                    }

                    @Override
                    public Watermark getCurrentWatermark() {
                        // 本例不需要watermark,返回null
                        return null;
                    }
                })
                // 将单词作为key分区
                .keyBy(0);
    }

    @Override
    protected CoProcessFunction<Tuple2<String, Integer>, Tuple2<String, Integer>, Tuple2<String, Integer>> getCoProcessFunctionInstance() {
        return new ExecuteWithTimeoutCoProcessFunction(source1SideOutput, source2SideOutput);
    }

    @Override
    protected void doSideOutput(SingleOutputStreamOperator<Tuple2<String, Integer>> mainDataStream) {
        // 两个侧输出都直接打印
        mainDataStream.getSideOutput(source1SideOutput).print();
        mainDataStream.getSideOutput(source2SideOutput).print();
    }

    public static void main(String[] args) throws Exception {
        new AddTwoSourceValueWithTimeout().execute();
    }
}
  1. 关键点之一:增减成员变量source1SideOutputsource2SideOutput,用于侧输出;
  2. 关键点之二:重写父类的buildStreamFromSocket方法,加了个时间戳分配器,这样每个元素都带有时间戳;
  3. 关键点之三:重写父类的doSideOutput方法,这里面会把侧输出的数据打印出来;
  4. 以上就是所有代码了,接下来开始验证;

验证(不超时的操作)

  1. 分别开启本机的99989999端口,我这里是MacBook,执行nc -l 9998nc -l 9999
  2. 启动Flink应用,如果您和我一样是Mac电脑,直接运行AddTwoSourceValueWithTimeout.main方法即可(如果是windows电脑,我这没试过,不过做成jar在线部署也是可以的);
  3. 在监听9998端口的控制台输入aaa,1,此时flink控制台输出如下,可见processElement1方法中,读取state2为空,表示aaa在2号流还未出现过,此时的aaa是首次出现,应该放入state中保存,并且创建了定时器:
18:18:10,472 INFO  AddTwoSourceValueWithTimeout  - 添加时间戳,值:(aaa,1),时间戳:2020-11-12 06:18:10
18:18:10,550 INFO  ExecuteWithTimeoutCoProcessFunction  - processElement1:处理元素1:(aaa,1)
18:18:10,550 INFO  ExecuteWithTimeoutCoProcessFunction  - processElement1:2号流还未收到过[aaa],把1号流收到的值[1]保存起来
18:18:10,553 INFO  ExecuteWithTimeoutCoProcessFunction  - processElement1:创建定时器[2020-11-12 06:18:20],等待2号流接收数据
  1. 尽快在监听9999端口的控制台输入aaa,2,flink日志如下所示,可见相加后输出到下游,并且定时器也删除了:
18:18:15,813 INFO  AddTwoSourceValueWithTimeout  - 添加时间戳,值:(aaa,2),时间戳:2020-11-12 06:18:15
18:18:15,887 INFO  ExecuteWithTimeoutCoProcessFunction  - processElement2:处理元素2:(aaa,2)
18:18:15,887 INFO  ExecuteWithTimeoutCoProcessFunction  - processElement2:1号流收到过[aaa],值是[1],现在把两个值相加后输出
(aaa,3)
18:18:15,888 INFO  ExecuteWithTimeoutCoProcessFunction  - processElement2:[aaa]的新元素已输出到下游,删除定时器[2020-11-12 06:18:20]

验证(超时的操作)

  1. 前面试过了正常流程,再来试试超时流程是否符合预期;
  2. 在监听9998端口的控制台输入aaa,1,然后等待十秒,flink控制台输出如下,可见定时器被触发,并且aaa流向了1号流的侧输出:
18:23:37,393 INFO  AddTwoSourceValueWithTimeout - 添加时间戳,值:(aaa,1),时间戳:2020-11-12 06:23:37
18:23:37,417 INFO  ExecuteWithTimeoutCoProcessFunction - processElement1:处理元素1:(aaa,1)
18:23:37,417 INFO  ExecuteWithTimeoutCoProcessFunction - processElement1:2号流还未收到过[aaa],把1号流收到的值[1]保存起来
18:23:37,417 INFO  ExecuteWithTimeoutCoProcessFunction - processElement1:创建定时器[2020-11-12 06:23:47],等待2号流接收数据
18:23:47,398 INFO  ExecuteWithTimeoutCoProcessFunction - [aaa]的定时器[2020-11-12 06:23:47]被触发了
18:23:47,399 INFO  ExecuteWithTimeoutCoProcessFunction - 只有1号流收到过[aaa],值为[1]
source1 side, key [aaa], value [1]
  • 至此,CoProcessFunction实战三部曲已经全部完成了,希望这三次实战能够给您一些参考,帮您更快掌握和理解CoProcessFunction;
