从零开始学架构（五）系统设计-领域模型和概念架构

文章大纲

1、  领域模型

2、  概念架构

3、  文章总结

 一、领域模型

1.1 概述

定义：探索问题领域的工具，用于表达业务中的核心概念，以及概念之间的关系

作用：

Ø  方便沟通：提供领域和领域词汇，并且表达了概念以及之间的关系；

Ø  业务核心：领域模型逐步细化后，会成为业务层的核心；

Ø  数据模型：可映射直接或少量修改后映射为数据模型；

Ø  事物本质：反应事物本质，影响系统边界、复用度、可扩展性等；

过程：识别领域概念、识别领域关系、识别领域状态、领域模型化[类图、状态图]、领域模型评审

表达方式：类图、状态图

相关概念：领域词汇表

参与者：领域专家、客户、需求分析人员、架构师、系统分析人员等

1.2 需求背景

在电商系统中：购物流程[简化版]

1）会员可以购买商品，不同的会员商品价格不同；

2）购买后生成客户订单，订单可能有多个商品；

3）会员可以自由选择在线支付或货到付款；

4）送货上门后，会员可以对购买体验进行评价；

1.3 识别领域概念

第一步：识别领域概念

会员：会员有种，普通会员，V白金会员，钻石会员；

价格：购买商品的价格，不同的会员价格不同；

订单：会员购买商品的凭证；

商品：商城销售的物品；

在线支付：线上支付；

货到付款：送货时再付款；

配送：商品通过物流等配送方式，送到客户手中；

评价：对购买商品体验进行打分评价；

小结

1）领域概念一般是名词；

2）描述了业务中的关键角色（对象）

3）各概念组合在一起构成了完整的业务流程；

第二步：识别领域关系

关联关系

会员与订单：1对多关系

商品与价格：1对多关系

订单与商品：1对多关系

商品与评论：1对多关系

订单与配送：1对1关系

泛化关系

会员分类：普通会员、白金会员、钻石会员

支付方式：在线支付、线下支付

小结

1）关系：概念与概念之间的关系；

2）类图：泛化，关联[关联，聚合，组合]，依赖

第三步：识别领域状态

以订单为例

状态的流转过程

初始态、待支付、待发货、已收货、已评价、退款中、已退款、已取消

订单状态之间的关系

1）初始态à待支付à待发货à已收货à已评价

2）待发货à退款中à已退款；

3）确认收货à退款中à已退款；

4）待支付à已取消；

小结

1）状态流转过程；

2）状态”相生相克”关系；

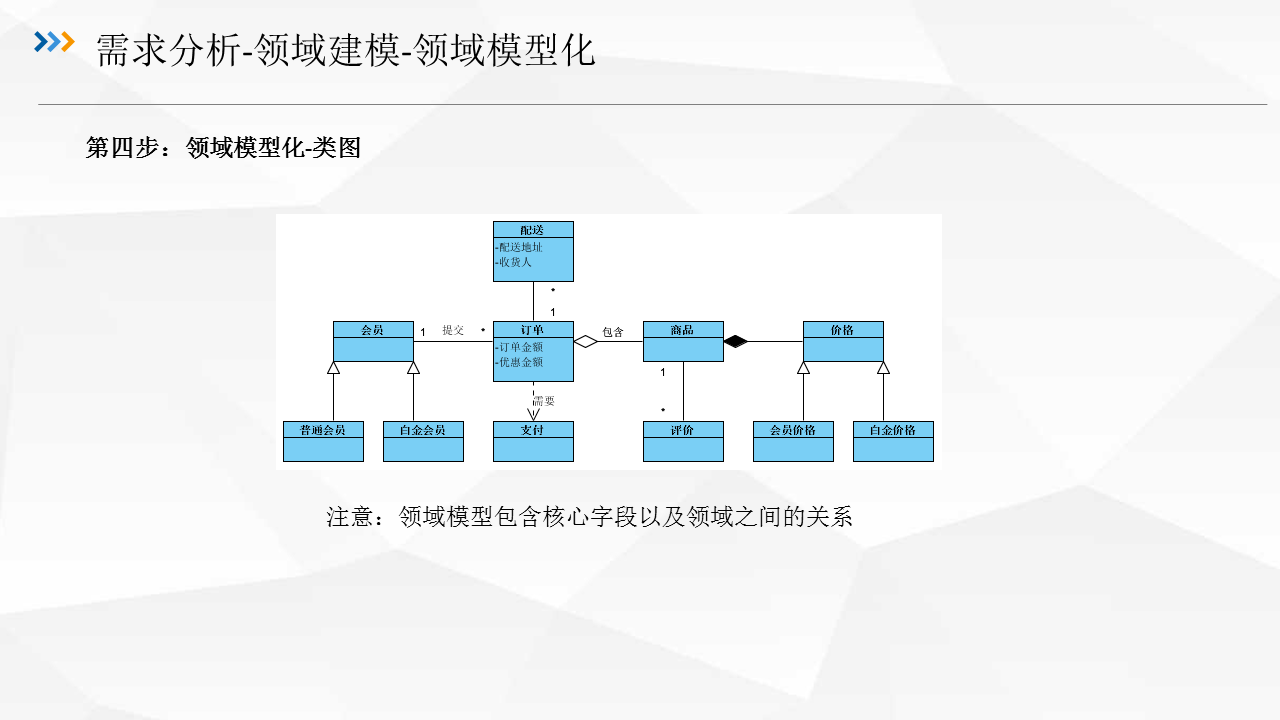

第四步：领域模型化-类图

注意：领域模型包含核心字段以及领域之间的关系

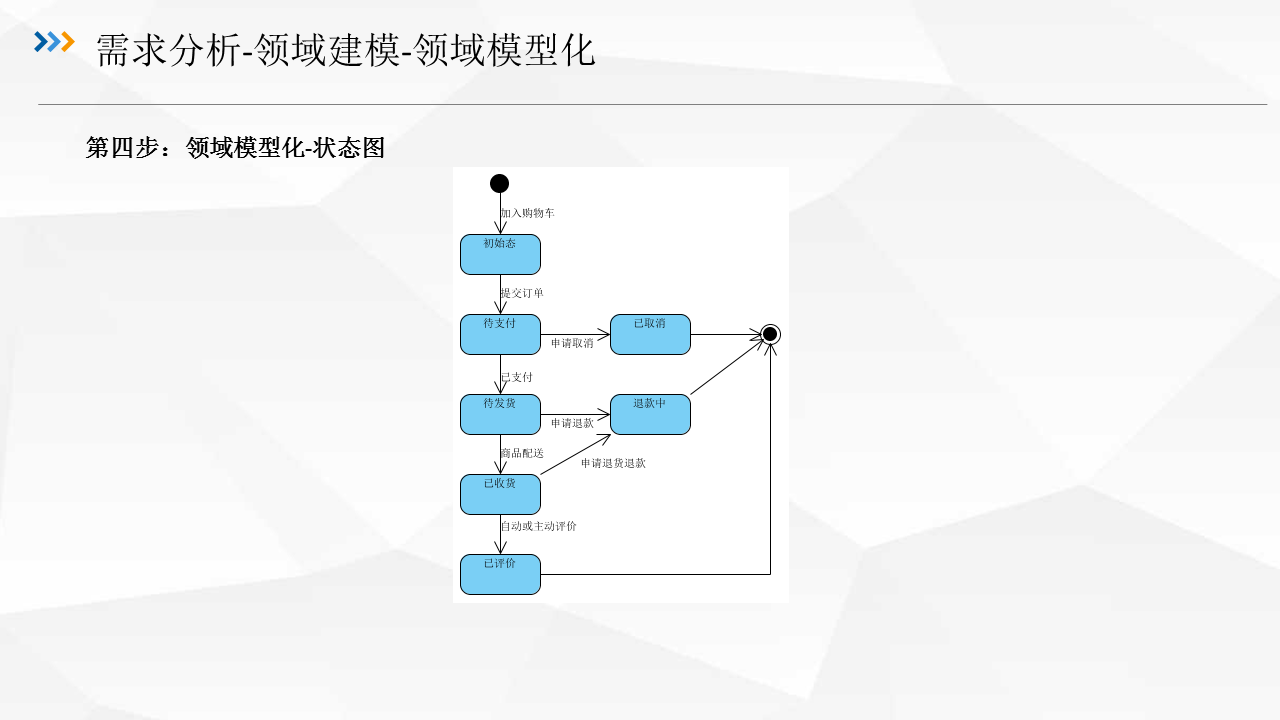

第四步：领域模型化-状态图

第五步：领域模型评审

所有评审、不外乎找客户、专家【领域，架构，行业，大牛等】，领导；

按照计划和核对表对评审对象，进行讲解、讨论、评价、得出评审结果。

关键点

1）做好准备：评审材料，事前沟通；

2）找到正确的人：必须参加的、建议参加的、无需参加的；

3）把握评审流程：记录；

4）得到评审结果：通过，不通过，修改再评审；

5）评审后工作：修改，再评审，签字等；

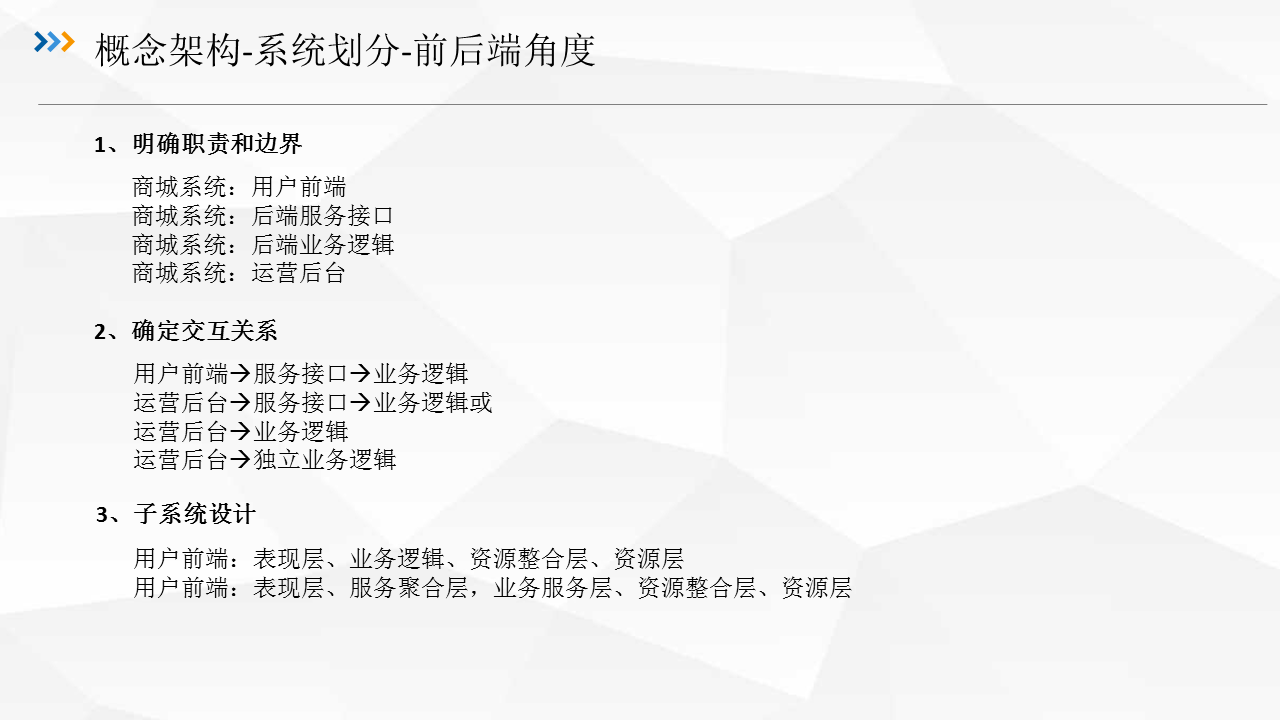

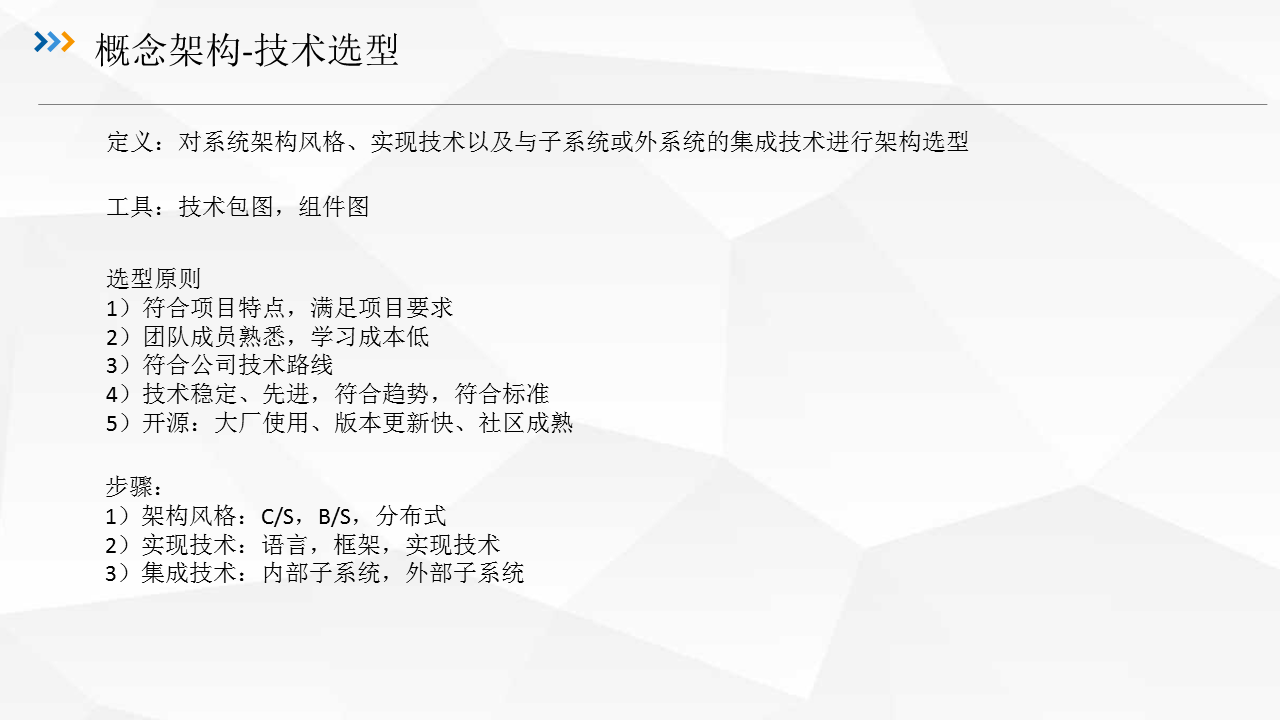

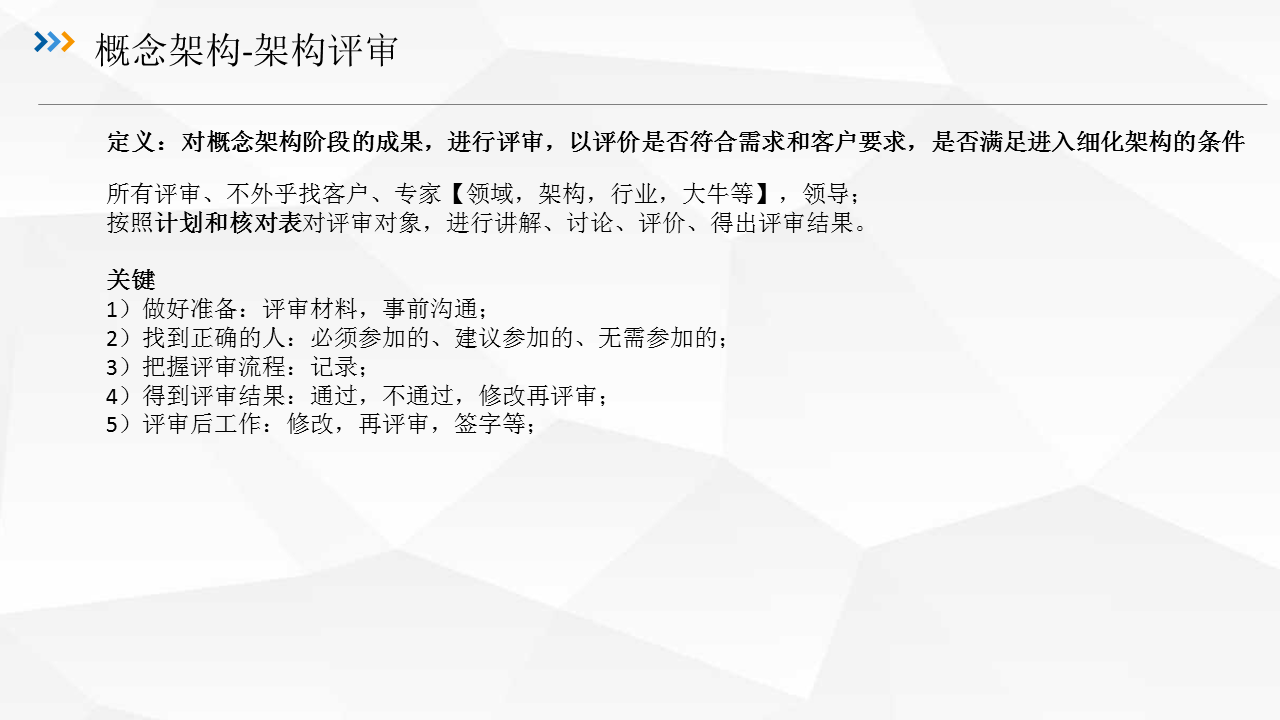

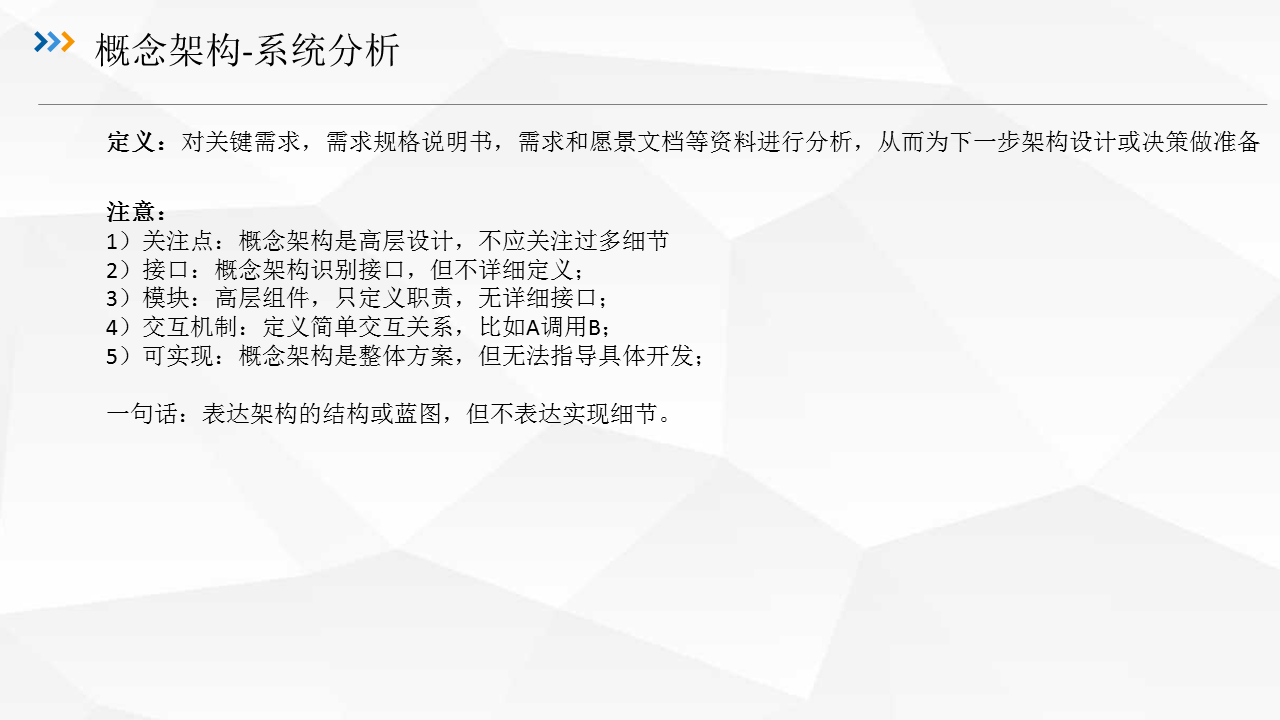

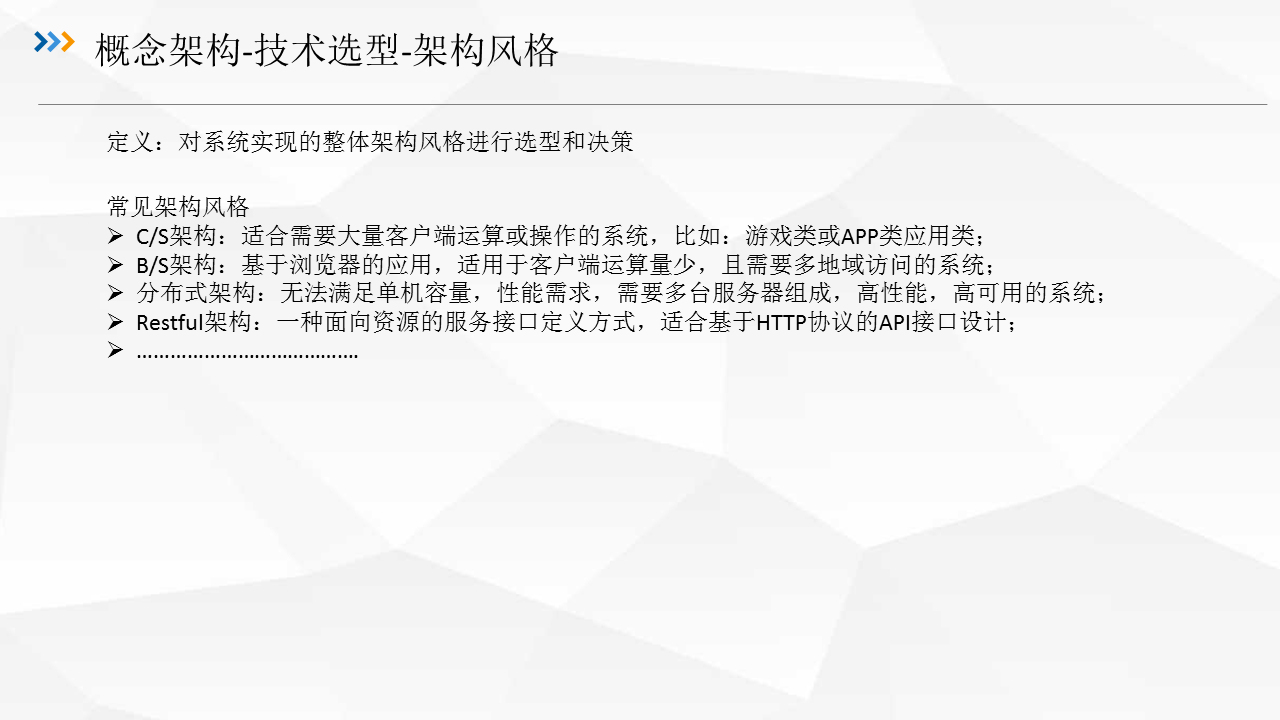

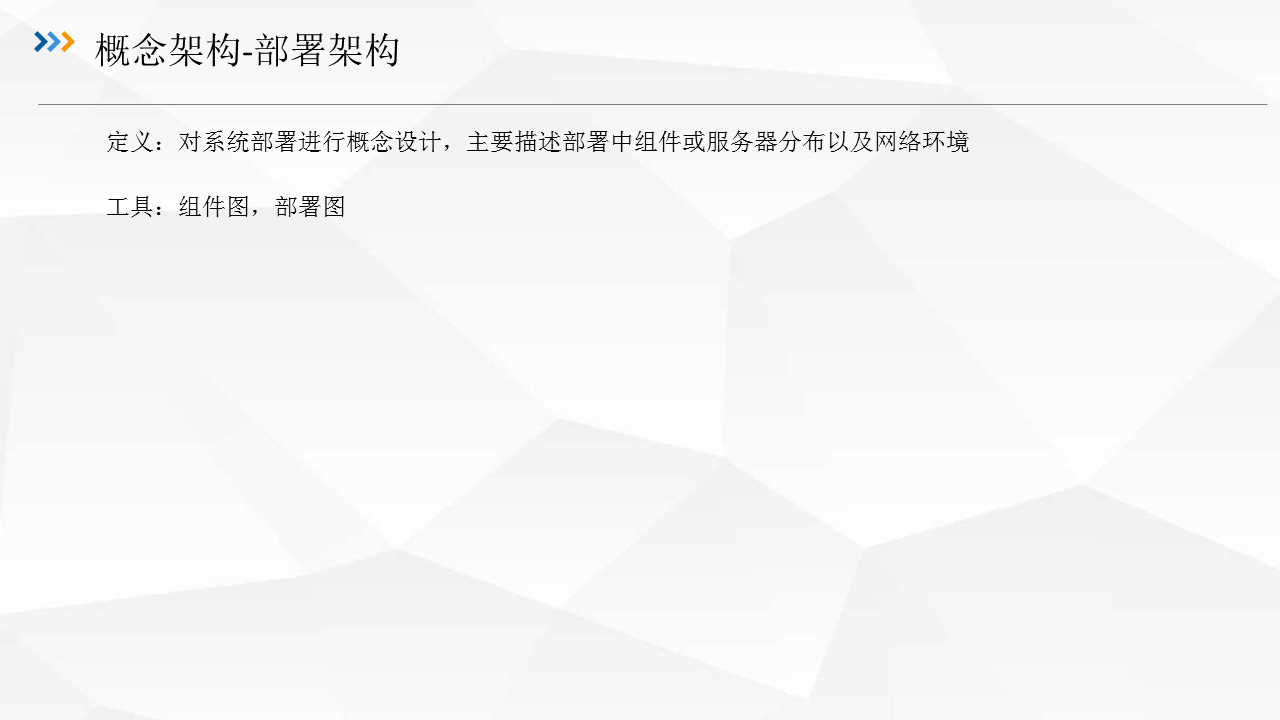

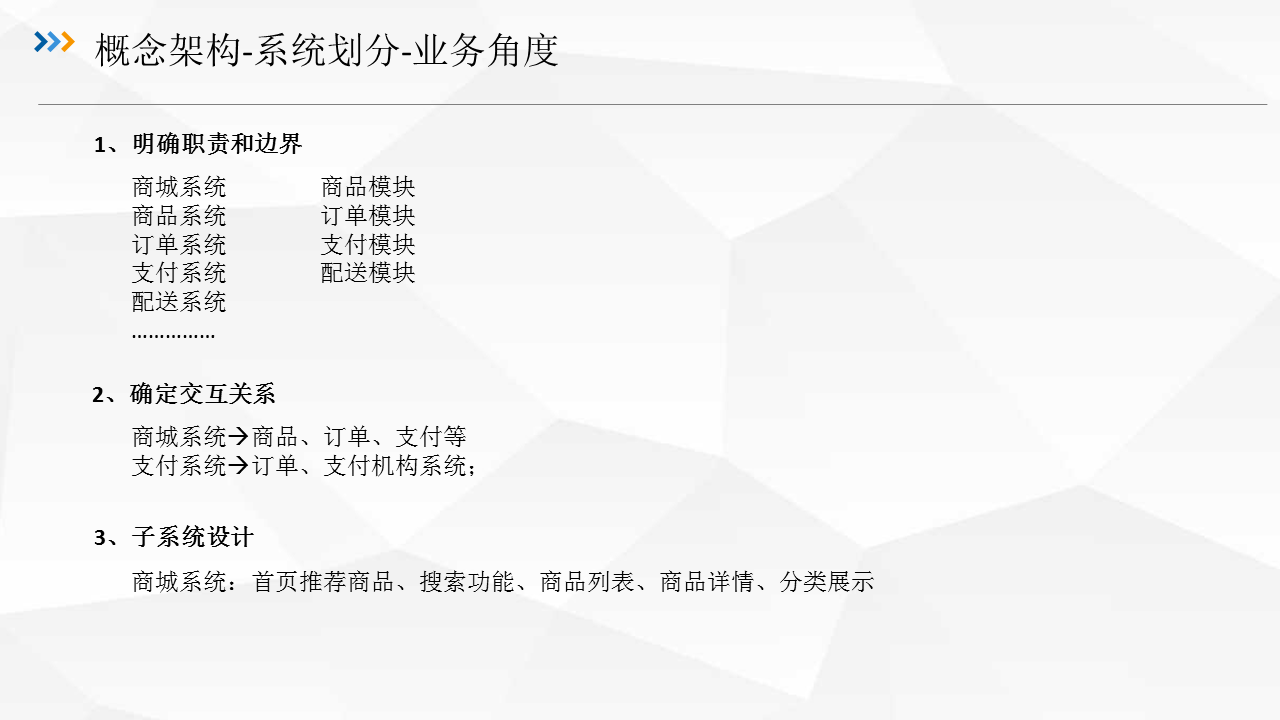

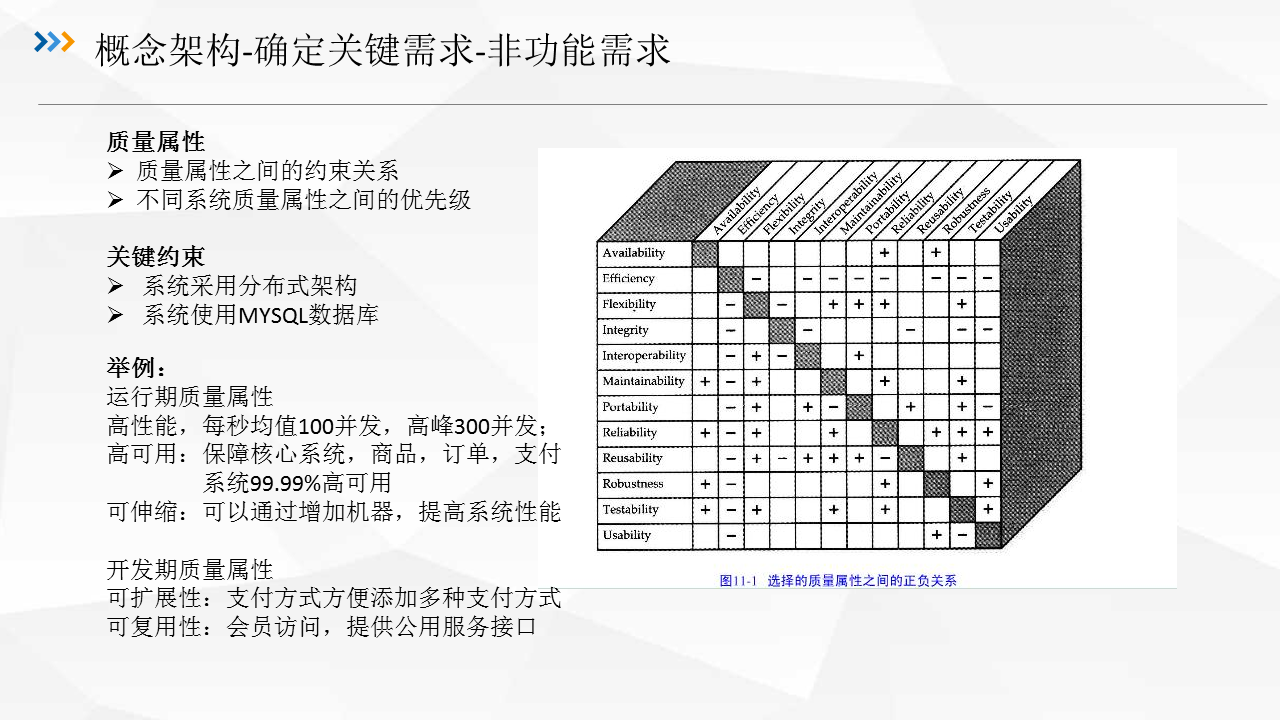

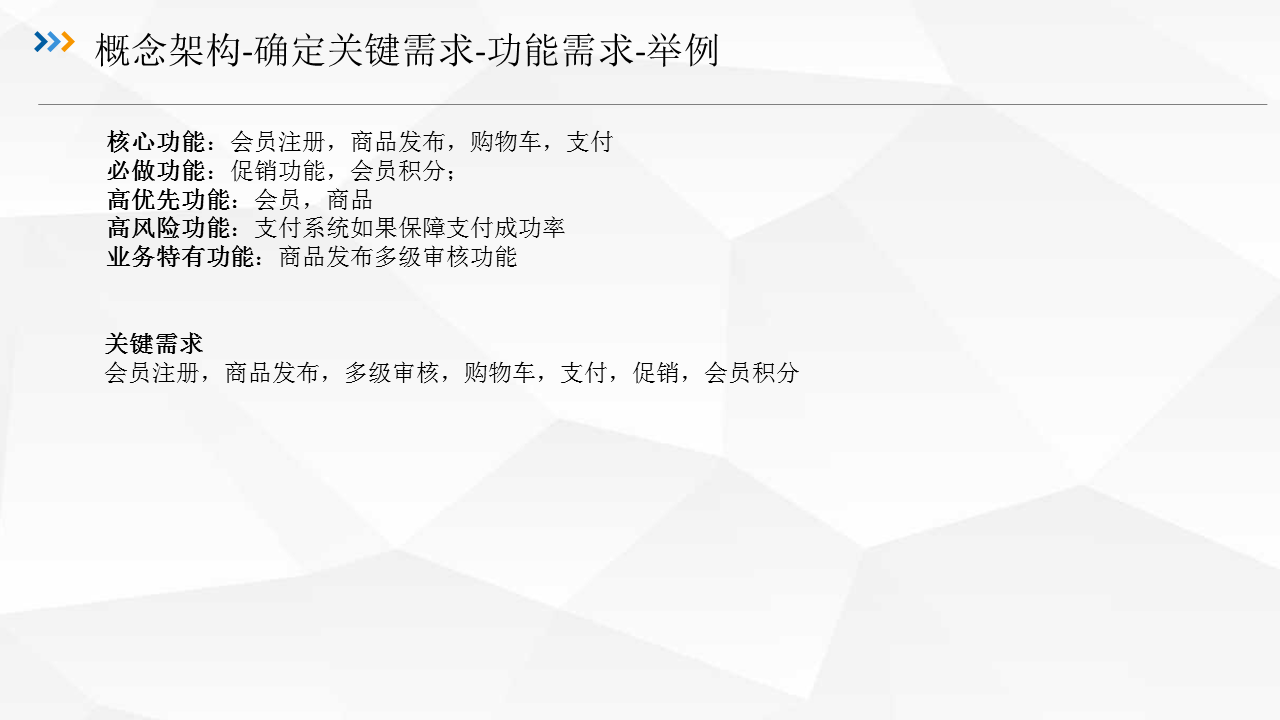

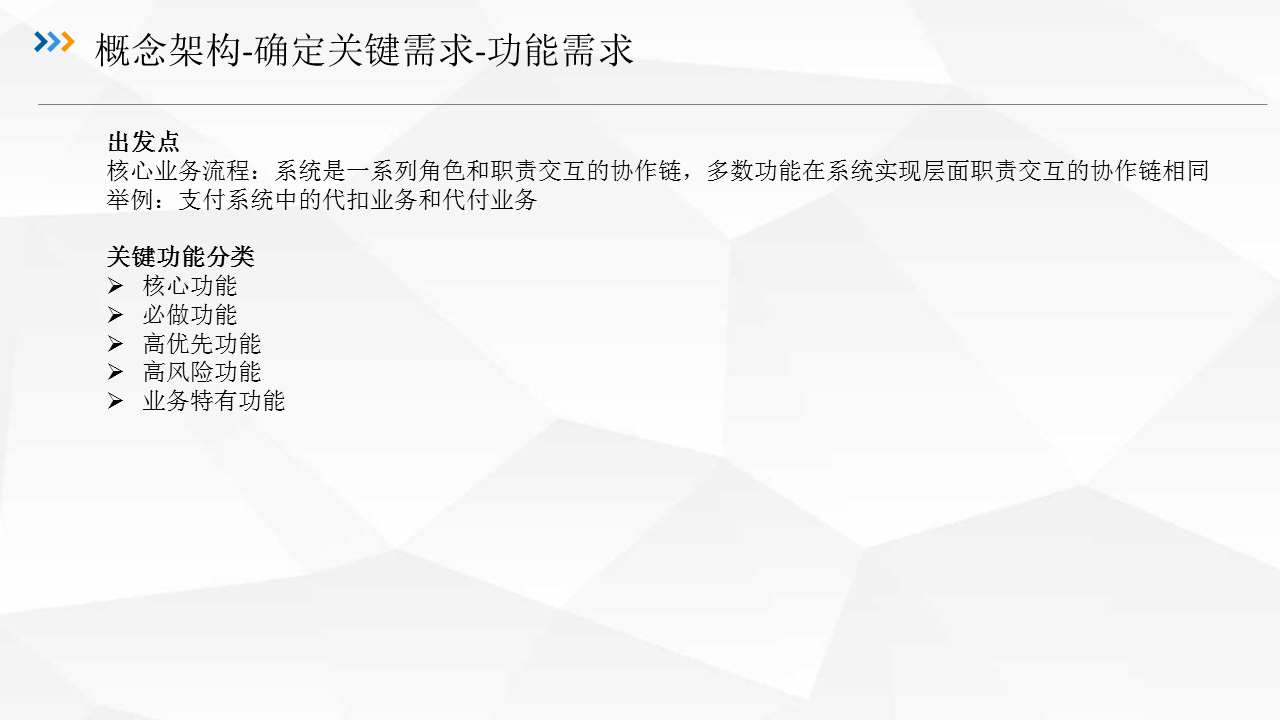

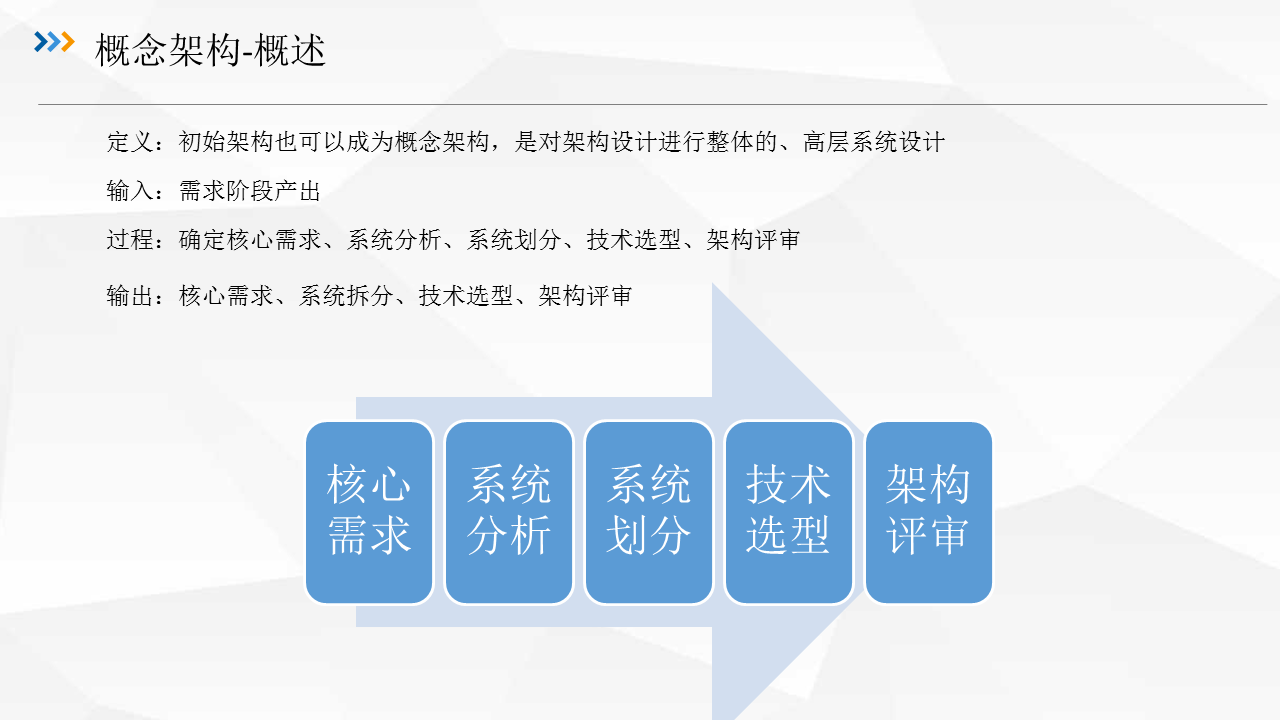

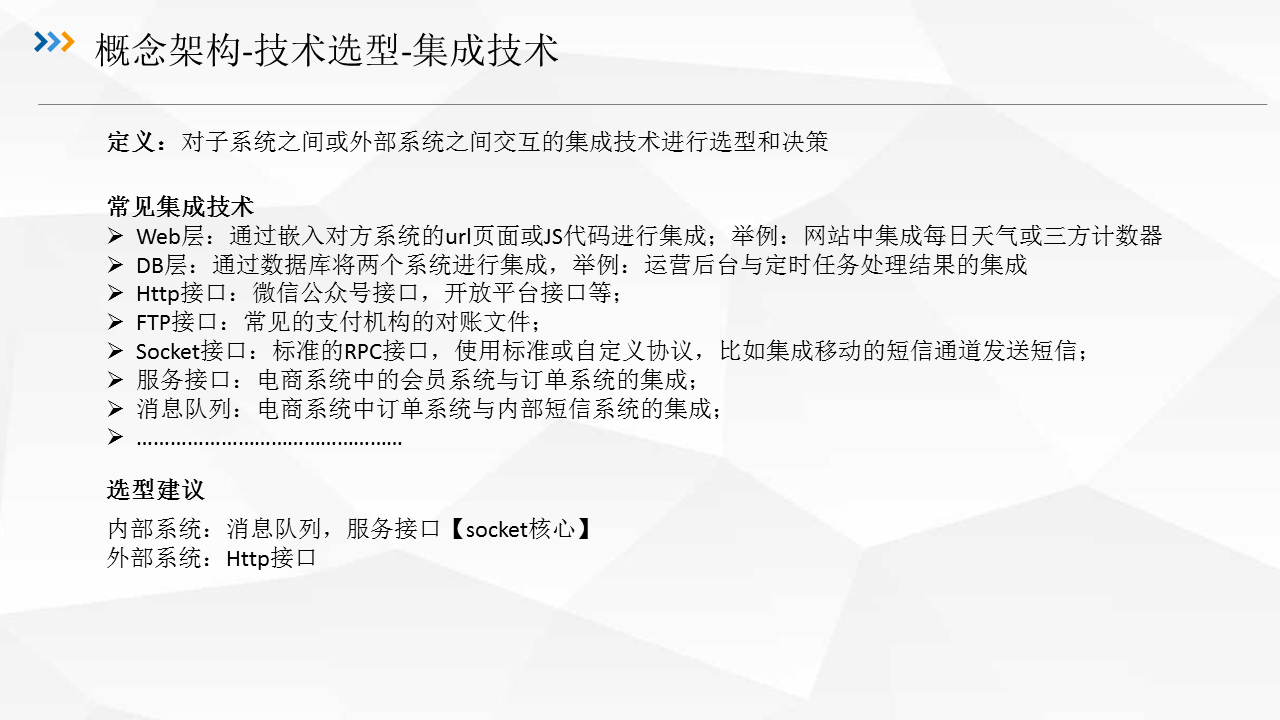

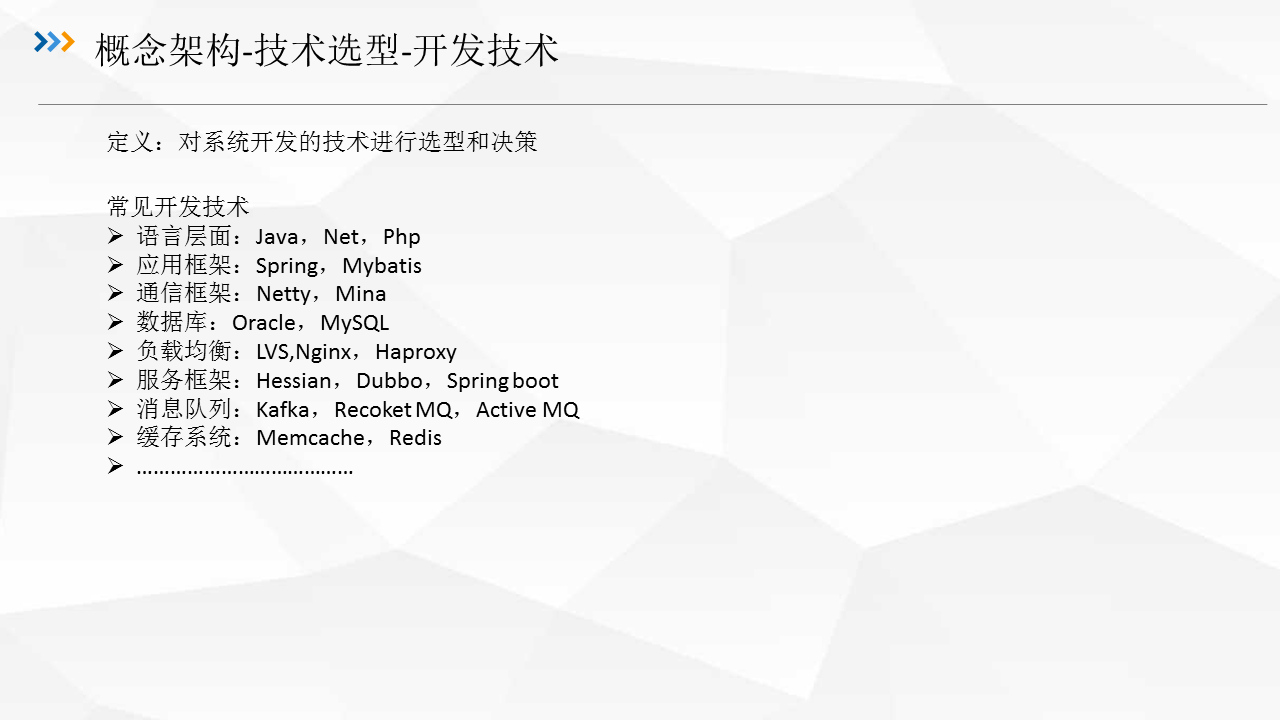

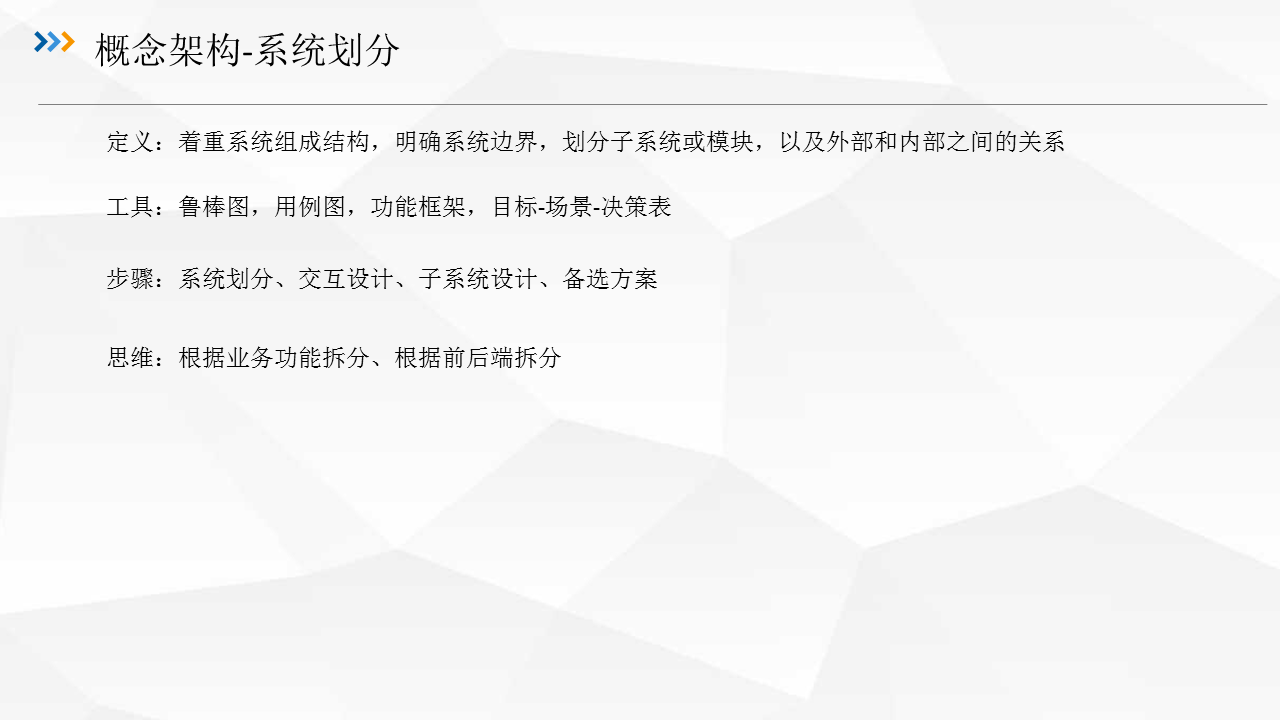

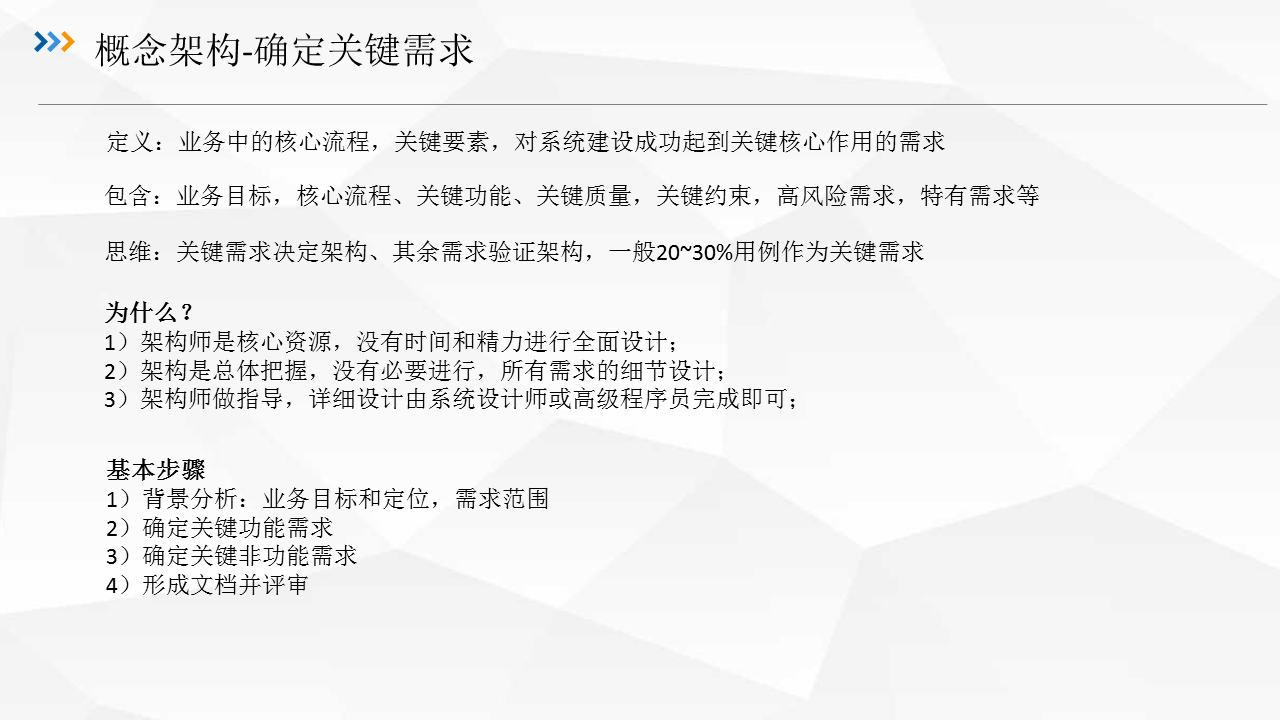

二、概念架构

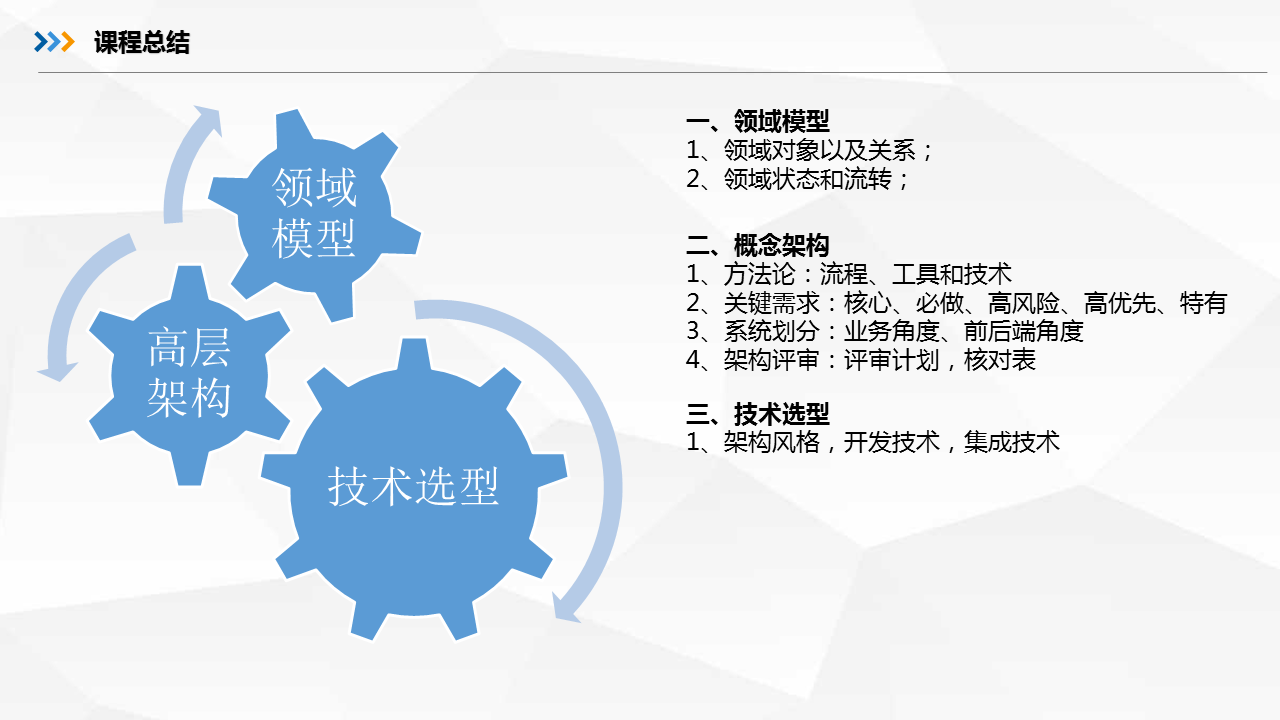

三、文章总结

四、下篇预告

第六篇：系统设计之架构细化和架构视图

（1）架构细化

（2）架构视图

（3）架构文档
