概述

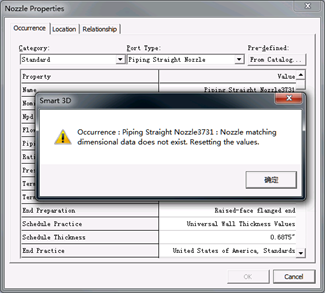

SmartPlant 3D中管嘴必须在通用数据表（GenericData）中定义后才能建模。如果输入的属性参数组合没有定义，会出现报错无法建模的情况。本文将指导设计人员从Catalog中查找所需管嘴的属性参数组合。

管嘴属性查询

进入Catalog模块。在SP3D菜单栏单击Tasks—Catalog。

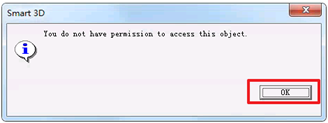

无权限的提示不影响查看，单击OK关闭弹窗。

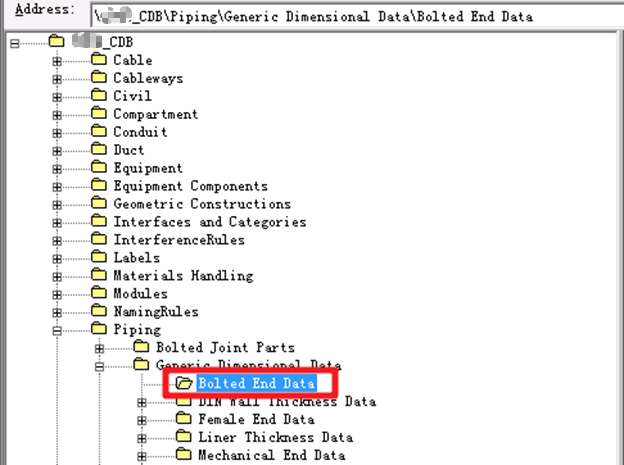

左侧目录树中依次展开：Piping—Generic Dimensional Data—Bolted End Data

等待数据载入，一般用时十秒左右。

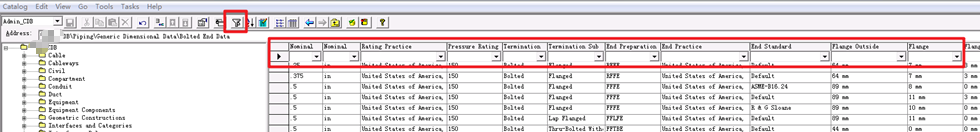

在工具栏单击过滤器按钮 ，等待数秒后，数据栏上方显示过滤栏，用于筛选数据。

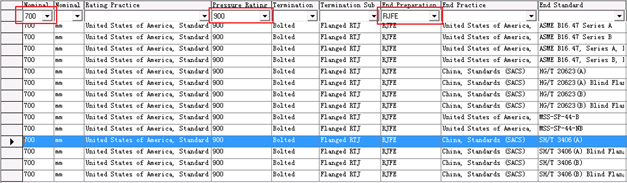

在过滤栏按需设置条件。下图以DN700 Class900的RJ面法兰为例

筛选出的结果为所有参数组合，从中选择一行，记下参数。回到设备模块在管嘴属性界面填写对应数据即可。

管嘴属性设置

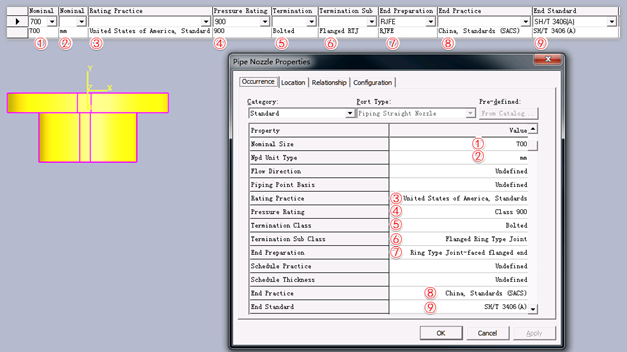

Catalog中属性列与管嘴属性界面对应关系如下图。

Catalog中部分属性的值为简写，与属性界面中的不完全相同，一般简写较清晰，可以合理推测属性的完整内容。

如无法判断属性内容，按下一篇日志内容查询长码、短码和CodeNumber的对应关系。
