一款模仿虚幻蓝图的net组件

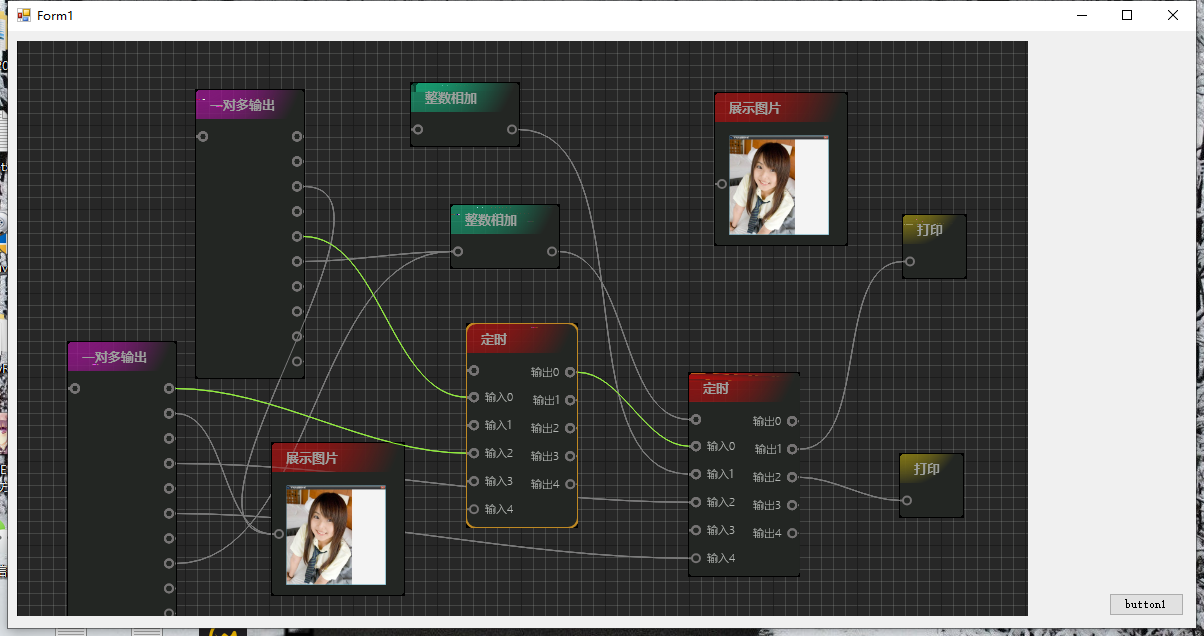

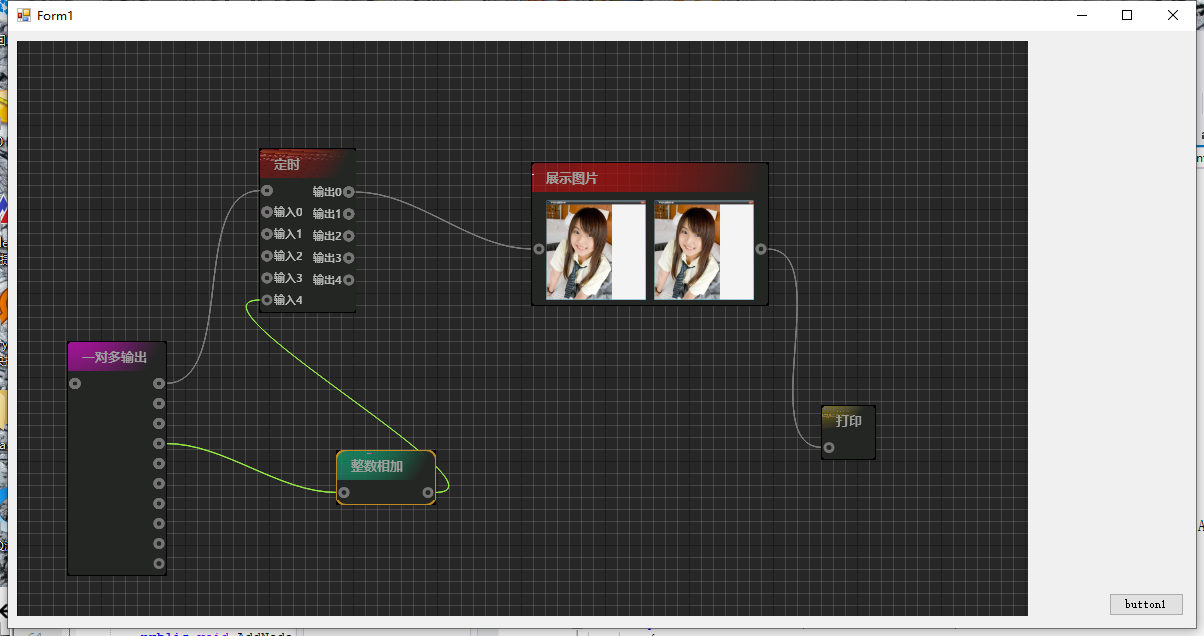

先看效果图

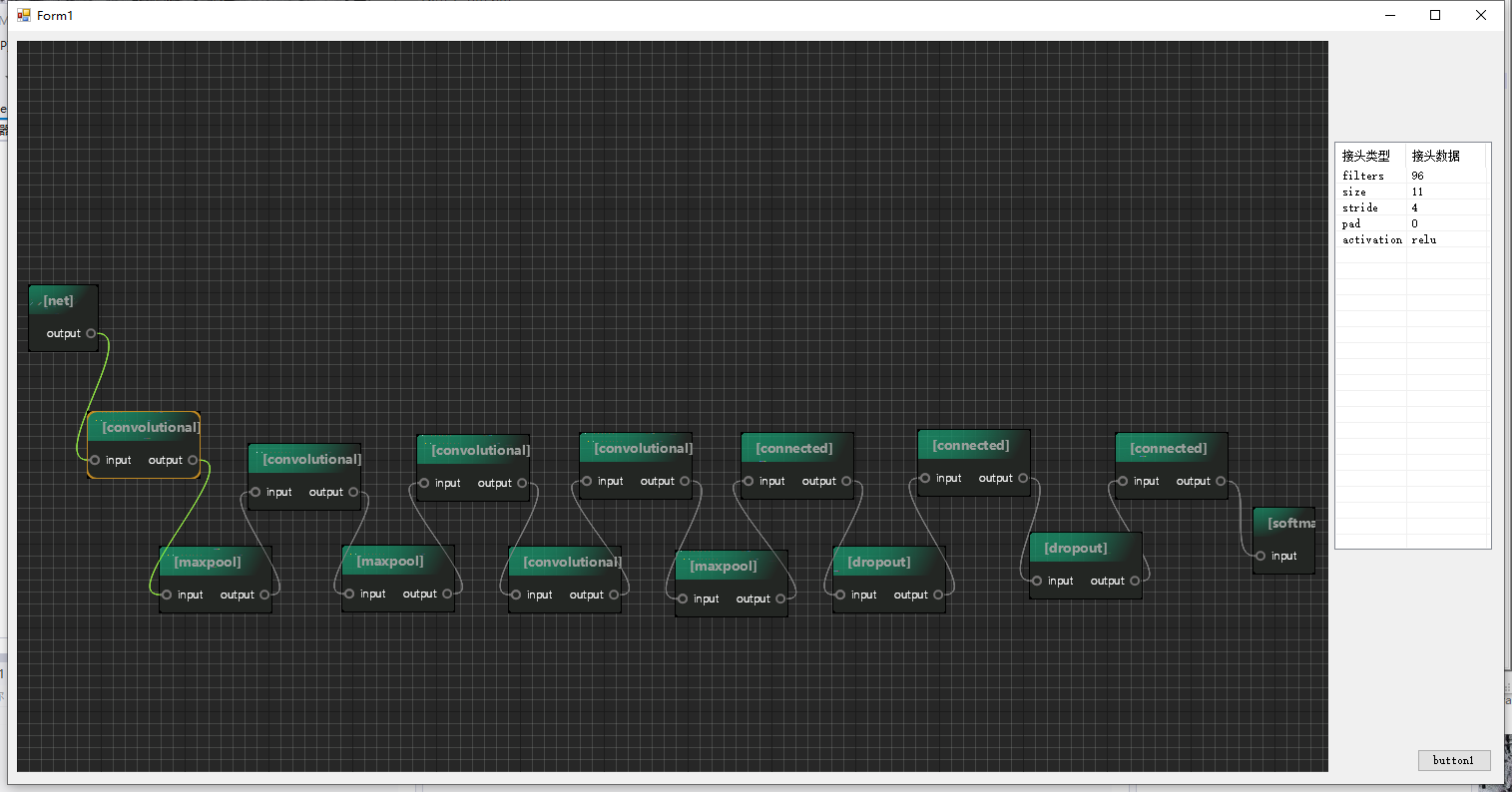

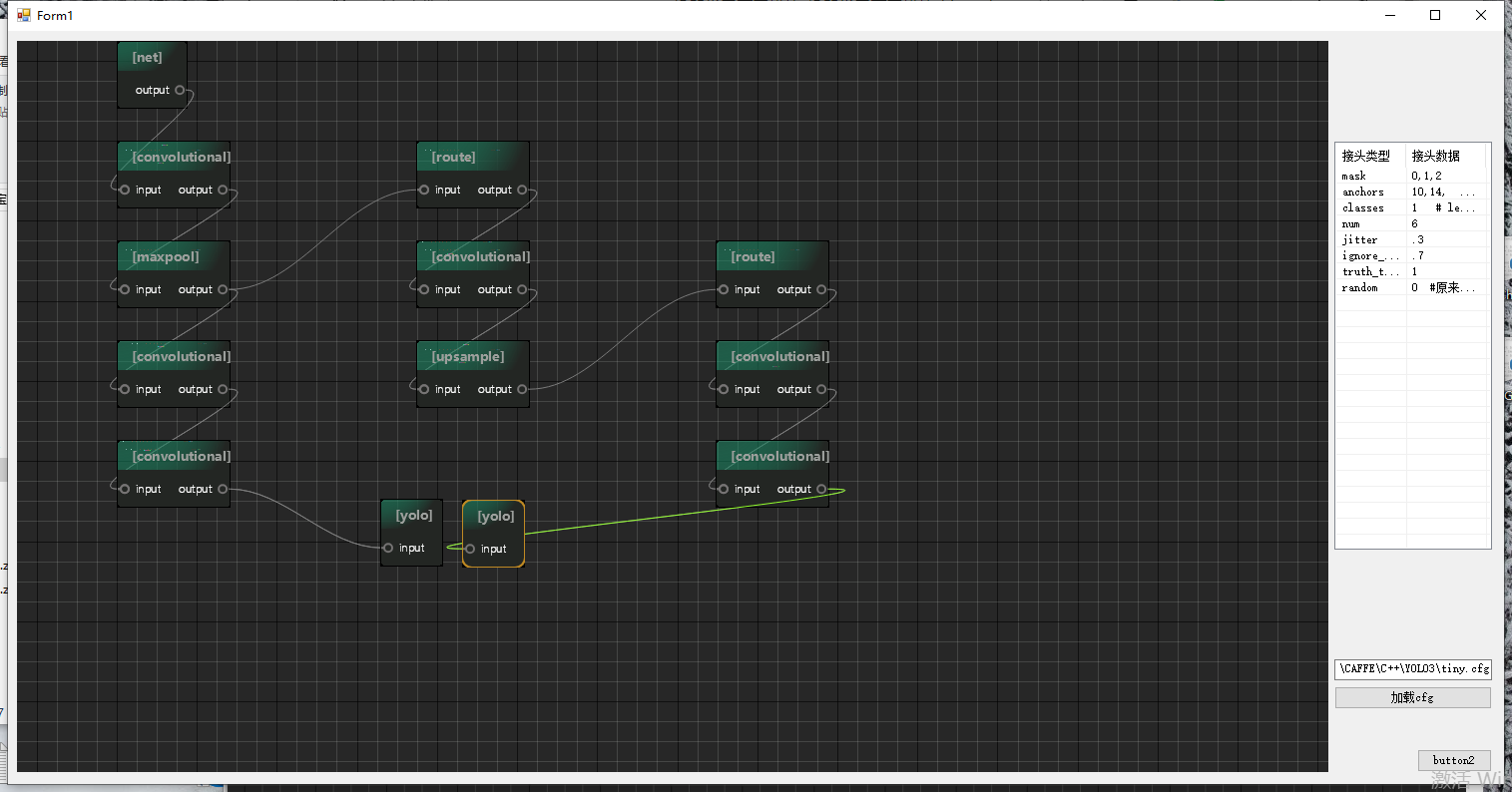

初衷呢是想搞一个机器学习的可视化展示，做着做着发现可以做通用的可视化蓝图组件，既可以做思维导图，脑图，一些结构，也可以像虚幻引擎和unity动画引擎一样，配合游戏编辑器做成可视化脚本生成，为此专门设计了自由度极高的架构，上面的每段线条，每个节点，节点标题颜色内容，节点互相通信，动态唤醒，既可以做成静态展示，也可以做成实时运算，例如每个节点像跑马灯一样动态展示。不过这个要自己扩展，这是功能上的一些东西。

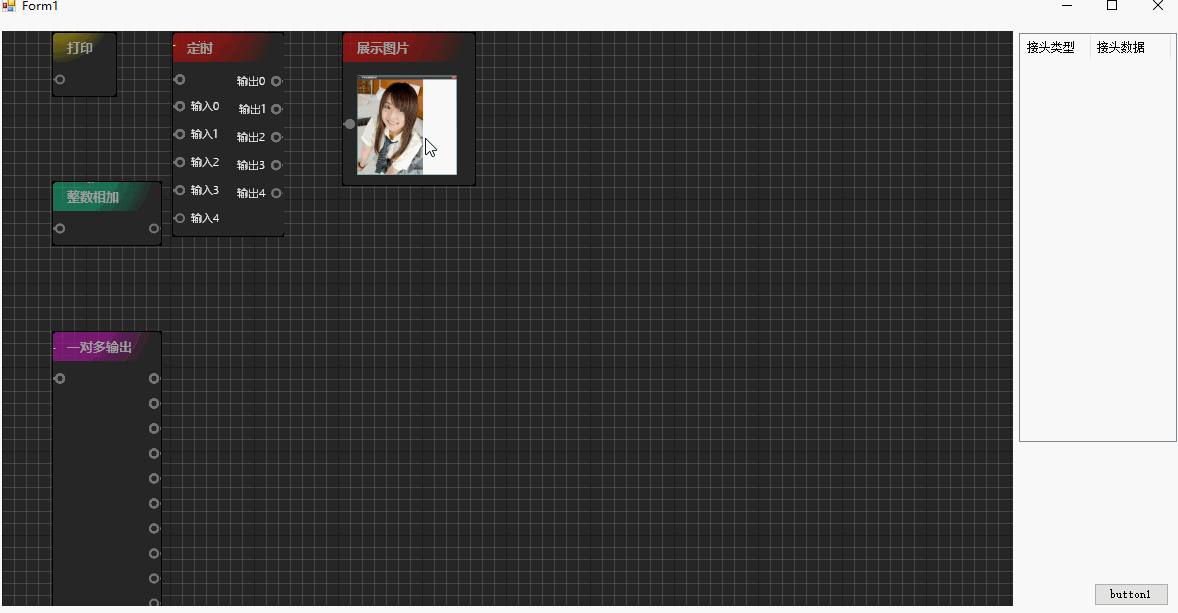

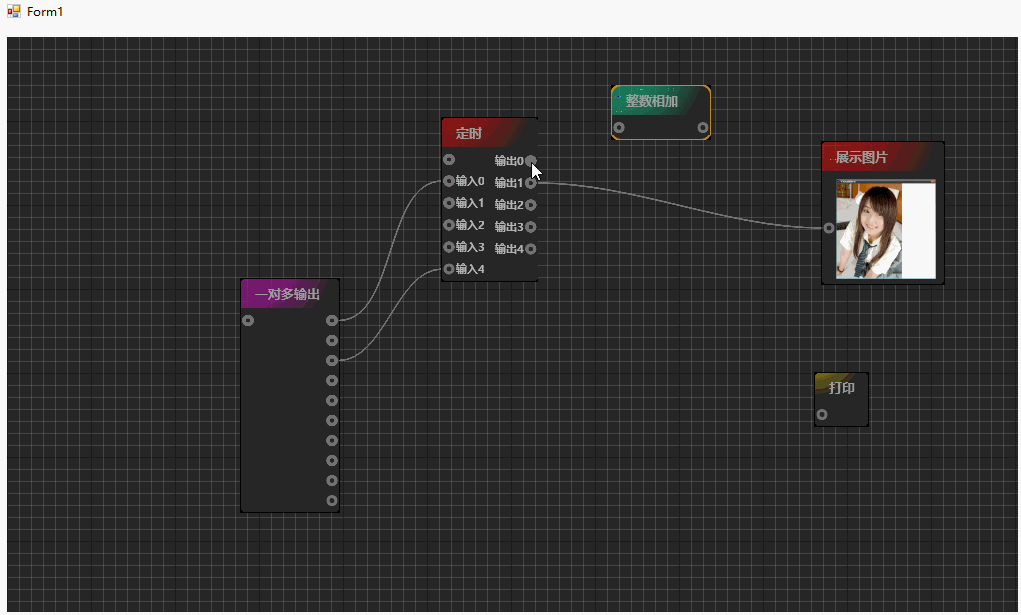

下面呢说下整个原理，这个蓝图组件我使用了skia的net跨平台封装skiasharp，为什么要用skia呢，这个其实和我前段时间研究cef内核确定的，因为cef底层绘图使用的是skia，又跨平台性能又高，绘制方面使用了DirectUI概念的绘制，基本上作者换个蓝图组件就相当于开发了一套DirectUI界面库，只不过相对于一款界面库来说完成度不是太高，只完成了界面引擎的核心调度绘制，缺少了，比如按钮Button ListBox 等等常用组件，当然了并不是直接就这么架构的，开始写的绘制效率很低，因为每次刷新都会绘制所有节点和线条，然后核心写完，优化了绘制通知，只有和用户或者鼠标交互的部分节点会重新通知计算绘制，其他部分保持原样，这样的话性能会提升，还一个就是加入了脏矩形的绘制检测通知，也就是更细粒度控制哪些需要计算哪些需要绘制何时绘制等等，基本上就没什么了 再放几张gif看看
