Python之Matplotlib基础

Matplotlib是Python优秀的数据可视化第三方库

下载地址：https://pypi.org/project/matplotlib/#files

—关于如何安装控件，请参照另一篇博文
Matplotlib库的效果可参考
http://matplotlib.org/gallery.html
Matplotlib的使用 由各种可视化类构成，内部结构复杂，受Matlab库启发，Matplotlab.pyplot是绘制种类可视化图形的命令子库，相当于快捷方式。

#  引用库文件
import matplotlib.pyplot as plt

一个小示例

import matplotlib.pyplot as plt
plt.plot([2,3,4,5,1,6])
plt.ylabel("Grade")
plt.ylabel("number")
plt.axis([-1,11,0,7])
plt.savefig(‘test‘,dpi=600)#plt.savefig()将输出图形存储为文件，默认为png格式，可以通过dpi修改输出质量
plt.show()

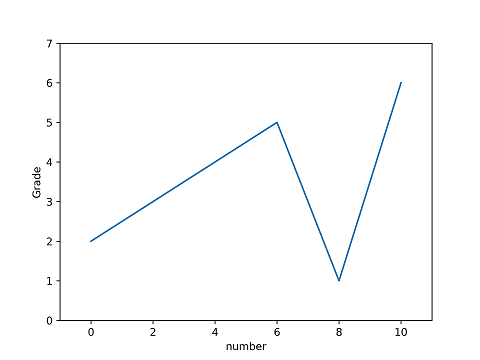

得到结果

绘制多图subplot

plot.subplot(nrows,ncols,plot_number)
在全局绘制区域中创建一个分区体系，并定位到一个子绘图区域
pyplot绘图区域示例

import numpy as np
import matplotlib.pyplot as plt

def f(t):
    return np.exp(-t) * np.cos(2 * np.pi * t)

a = np.arange(0.0, 5.0, 0.02)
plt.subplot(211)
plt.plot(a, f(a))
plt.subplot(2, 1, 2)
plt.plot(a, np.cos(2 * np.pi * a), ‘r--‘)
plt.savefig(‘test‘,dpi=600)
plt.show()

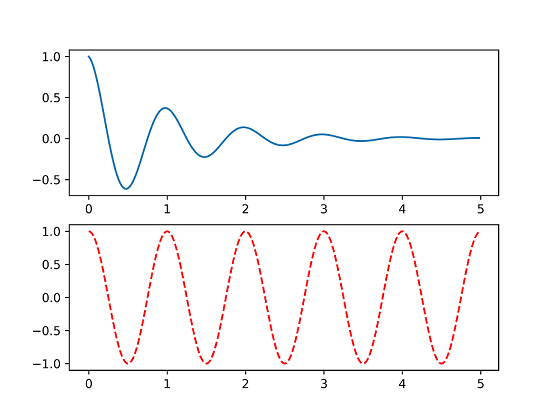

得到结果：

pyplot的plot()函数详解

plt.plot(x,y,format_string,**kwargs)
x:x轴数据，列表或数组，可选
y:y轴数据，列表或数组
format_string: 控制曲线的格式字符串，可迁
**kwargs: 第二组或更多的(x,y,format_string)

注意：当绘制多条曲线时，各条曲线的x不能省略

format_string：控制曲线的格式字符串，可选。由颜色字符、风格字符和标记字符组成

**kwargs: 第二组或更多(x,y,format_string)
color: 控制颜色 如color=‘green‘
linestyle:线条控制 如linestyle=‘dashed‘
marker:标记风格，marker=‘o‘
markerfacecolor:标记颜色，markerfacecolor=‘blue‘
markersize:标记尺寸，markersize=20
...

pyplot的中文显示

pyplot并不默认支持中文显示，需要rcParams修改字体实现

全局设置中文字体

import matplotlib
import matplotlib.pyplot as plt
matplotlib.rcParams[‘font.family‘]=‘SimHei‘
plt.plot([3,1,4,5,2])
plt.ylabel(‘纵轴值‘)
plt.savefig(‘test‘,dpi=600)
plt.show()

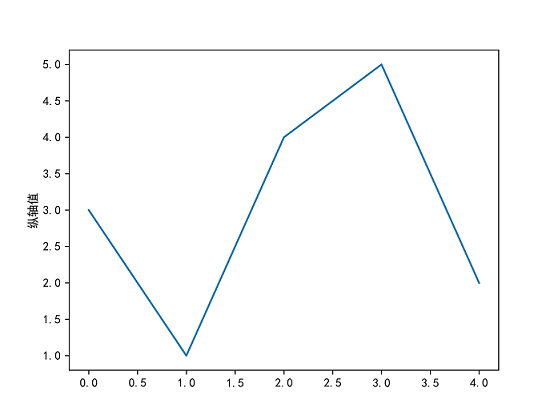

结果如下：

rcParams的属性

中文字体的种类

rcParams[‘font.family‘]

示例：

import matplotlib
import matplotlib.pyplot as plt
import numpy as np
matplotlib.rcParams[‘font.family‘]=‘STSong‘
matplotlib.rcParams[‘font.size‘]=20
a = np.arange(0.0,5.0,0.02)
plt.xlabel(‘纵轴： 振幅‘)
plt.ylabel(‘横轴： 时间‘)
plt.plot(a,np.cos(2*np.pi*a),‘r--‘)
plt.savefig(‘test‘,dpi=600)
plt.show()

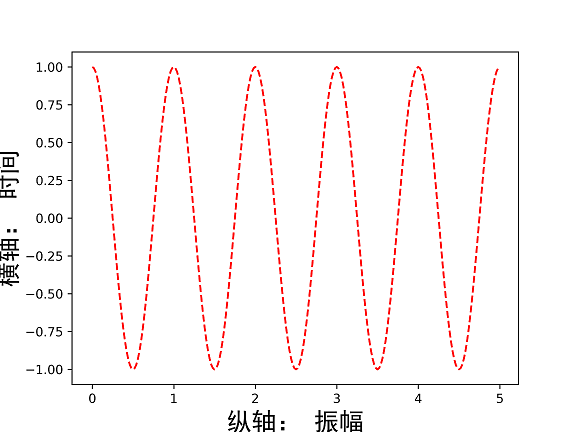

局部设置中文字体

在有中文输出的地方，增加一个属性：fontproperties

import matplotlib.pyplot as plt
import numpy as np

a = np.arange(0.0,5.0,0.02)
plt.xlabel(‘纵轴： 振幅‘, fontproperties=‘SimHei‘,fontsize=20)
plt.ylabel(‘横轴： 时间‘, fontproperties=‘SimHei‘,fontsize=20)
plt.plot(a,np.cos(2*np.pi*a),‘r--‘)
plt.savefig(‘test‘,dpi=600)
plt.show()

注意到，如果设置全局字体的话，那么坐标轴的字体也被改变，局部设置中文字体不改变坐标轴的字体。

pyplot的文本显示

pyplot的文本显示函数

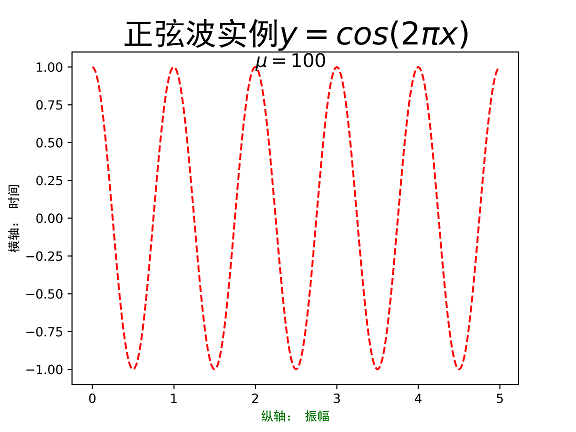

text函数示例

import matplotlib.pyplot as plt
import numpy as np
a = np.arange(0.0,5.0,0.02)
plt.xlabel(‘纵轴： 振幅‘, fontproperties=‘SimHei‘, fontsize=20, color = ‘green‘)
plt.ylabel(‘横轴： 时间‘, fontproperties=‘SimHei‘, fontsize=20)
plt.title(r‘正弦波实例$y=cos(2pi x)$‘,fontproperties=‘SimHei‘,fontsize=25)
plt.text(2,1,r‘$mu=100$‘,fontsize=15)
plt.plot(a,np.cos(2*np.pi*a),‘r--‘)
plt.savefig(‘test‘,dpi=600)
plt.show()

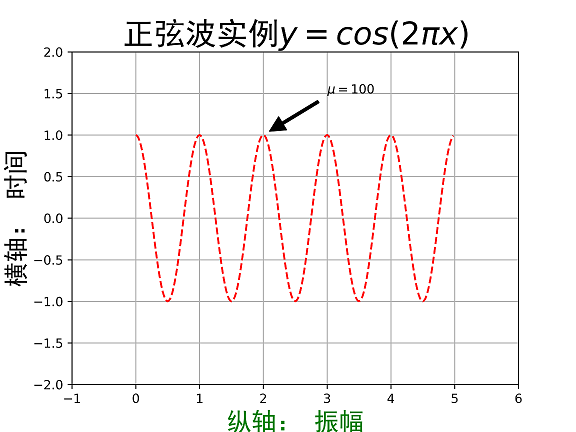

annotate函数示例

import matplotlib.pyplot as plt
import numpy as np
a = np.arange(0.0,5.0,0.02)
plt.plot(a,np.cos(2*np.pi*a),‘r--‘)
plt.xlabel(‘纵轴： 振幅‘, fontproperties=‘SimHei‘, fontsize=20, color = ‘green‘)
plt.ylabel(‘横轴： 时间‘, fontproperties=‘SimHei‘, fontsize=20)
plt.title(r‘正弦波实例$y=cos(2pi x)$‘,fontproperties=‘SimHei‘,fontsize=25)
plt.annotate(r‘$mu=100$‘,xy=(2,1),xytext=(3,1.5),
	arrowprops=dict(facecolor=‘black‘,shrink=0.1,width=2))
plt.axis([-1,6,-2,2])
plt.grid()
plt.savefig(‘test‘,dpi=600)
plt.show()
