[译]使用DOT语言和GraphvizOnline来可视化你的ASP.NETCore3.0终结点01

这是系列文章中的第一篇：使用GraphvizOnline可视化ASP.NETCore3.0终结点。.

第1部分-使用DOT语言来可视化你的ASP.NETCore3.0终结点(本文)
第2部分-向ASP.NET Core应用程序添加终结点图
第3部分-使用ImpromptuInterface创建一个自定义的DfaGraphWriter，以便于反射

作者：依乐祝
原文：https://andrewlock.net/visualizing-asp-net-core-endpoints-using-graphvizonline-and-the-dot-language/
译文：https://www.cnblogs.com/yilezhu/p/13301981.html

在这篇文章中，我将展示如何在ASP.NETCore3.0应用程序中使用GraphvizOnline服务。这使您可以创建如下所示的图表，这些图表描述了应用程序中的所有端点：

用GraphvizOnline和DOT语言绘制图形

GraphvizOnline是一个GitHub上的开源项目，它为DOT图形描述语言提供了一个在线可视化工具。这是一种简单的语言，它允许您定义各种类型的图形，它将节点与边连接起来。

例如，一个基本的无向图可以定义为

graph MyGraph {
  a -- b -- c;
  b -- d;
}

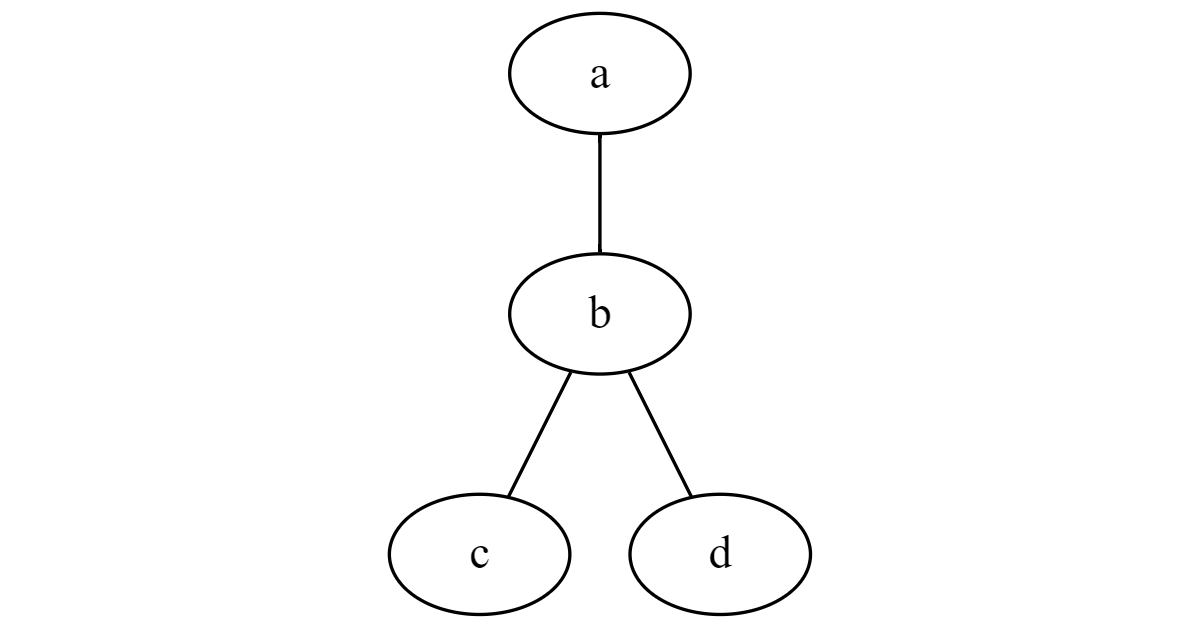

它描述了以下图表：

每个节点都有一个名称(a, b, c, d)，并且--定义节点之间的边缘。边定义节点之间的连接，但它们没有方向(因此名称，无向【undirected】).

当然，你也可以定义一个有向图，其中边是有方向的。对于有向边，使用->而不是--。例如：

digraph MyGraph {
  a -> b -> c;
  d -> b;
}

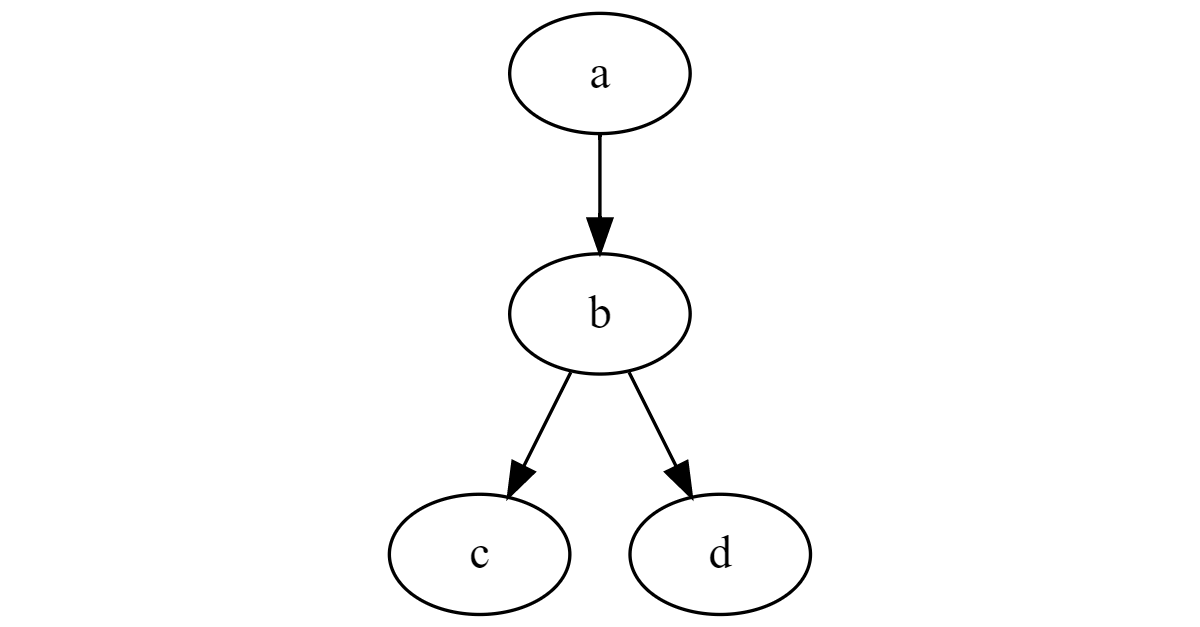

它描述了以下图表：

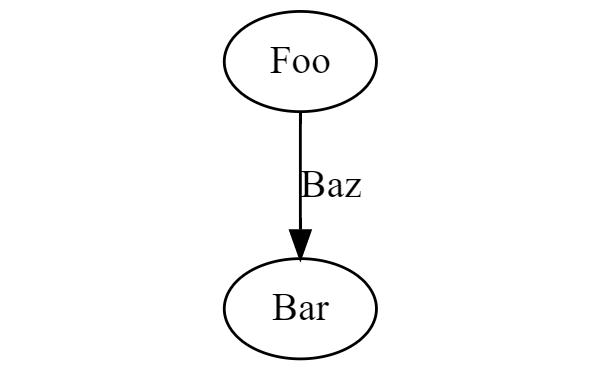

您可以自定义节点和边缘以多种方式显示的方式。例如，可以标记节点和边缘：

digraph MySimpleGraph {
   // The label attribute can be used to change the label of a node...
   a [label="Foo"];
   b [label="Bar"];
   // ... or an edge
   a -> b [label="Baz"];
}

你可以使用DOT图形描述语言做更多的事情，这正是我们现在所需要的。那么，这如何应用于ASP.NET Core应用程序呢？

使用有向图来可视化ASP.NET Core终结点

ASP.NETCore中的终结点路由系统通过创建端点URL段的有向图来有效地工作。然后将传入的请求与图进行匹配（一次一个段），以确定要执行的终结点。

例如，以下简单有向图表示ASP.NET Core3.0 RazorPages 默认应用程序模板中的终结点(dotnet new webapp)，其中包含三个Razor页面：Index.cshtml, Error.cshtml和Privacy.cshtml:

digraph DFA {
  1 [label="/Error/"]
  2 [label="/Index/"]
  3 [label="/Privacy/"]
  4 -> 1 [label="/Error"]
  4 -> 2 [label="/Index"]
  4 -> 3 [label="/Privacy"]
  4 [label="/"]
}

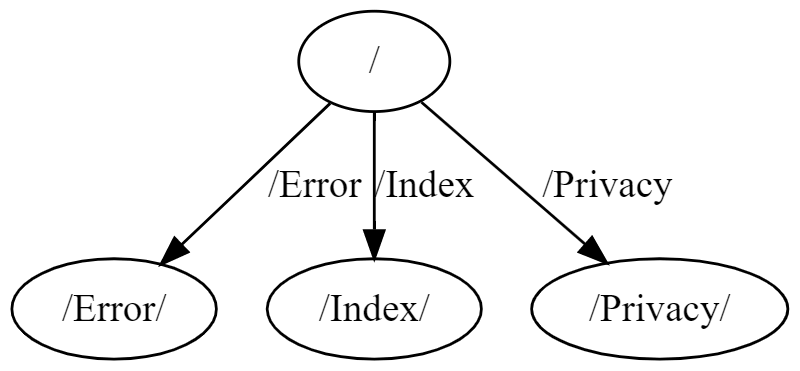

其中描述为如下图表：

在上面的DOT文件中，节点被赋予顺序的整数名，1, 2, 3等，并使用端点名称进行标记。这是ASP.NET Core用于表示终结点图的格式。

对于Razor页面，路由非常简单，所以图非常明显。ASP.NET Core WebAPI应用程序生成了一个更有趣的图表。例如，下面显示的ASP.NET Core 2.0默认模板中包含的ValuesController。它使用多个HTTP谓词，以及稍微复杂的URL结构：

[Route("api/[controller]")]
[ApiController]
public class ValuesController : ControllerBase
{
    // GET api/values
    [HttpGet]
    public ActionResult<IEnumerable<string>> Get() => new string[] { "value1", "value2" };

    // GET api/values/5
    [HttpGet("{id}")]
    public ActionResult<string> Get(int id) => "value";

    // POST api/values
    [HttpPost]
    public void Post([FromBody] string value) { }

    // PUT api/values/5
    [HttpPut("{id}")]
    public void Put(int id, [FromBody] string value) { }

    // DELETE api/values/5
    [HttpDelete("{id}")]
    public void Delete(int id) { }
}

为了更好地度量，我还添加了一个基本的健康检查端点。UseEndpoints():

app.UseEndpoints(endpoints =>
{
    endpoints.MapHealthChecks("/healthz");
    endpoints.MapControllers();
});

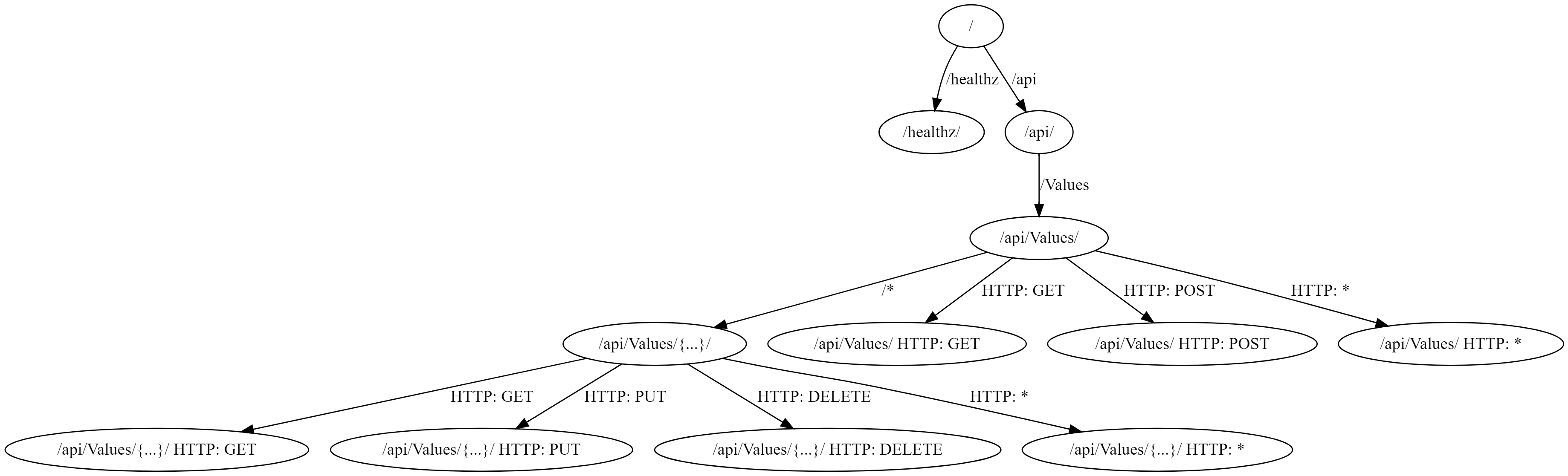

此应用程序生成以下图表：

digraph DFA {
  1 [label="/healthz/"]
  2 [label="/api/Values/{...}/ HTTP: GET"]
  3 [label="/api/Values/{...}/ HTTP: PUT"]
  4 [label="/api/Values/{...}/ HTTP: DELETE"]
  5 [label="/api/Values/{...}/ HTTP: *"]
  6 -> 2 [label="HTTP: GET"]
  6 -> 3 [label="HTTP: PUT"]
  6 -> 4 [label="HTTP: DELETE"]
  6 -> 5 [label="HTTP: *"]
  6 [label="/api/Values/{...}/"]
  7 [label="/api/Values/ HTTP: GET"]
  8 [label="/api/Values/ HTTP: POST"]
  9 [label="/api/Values/ HTTP: *"]
  10 -> 6 [label="/*"]
  10 -> 7 [label="HTTP: GET"]
  10 -> 8 [label="HTTP: POST"]
  10 -> 9 [label="HTTP: *"]
  10 [label="/api/Values/"]
  11 -> 10 [label="/Values"]
  11 [label="/api/"]
  12 -> 1 [label="/healthz"]
  12 -> 11 [label="/api"]
  12 [label="/"]
}

表现为如下图表：

在这个图中还有很多事情要做，因为我们现在有了可变的路由参数值(路由模板中的{id}，在图中显示为{...})和HTTP动词约束(GET/PUT/POST等等)

当我第一次看到这个图表时，我很难理解它。每个节点都是终结点吗？当然不是，如/api/不应该产生响应。那这个呢？至于HTTP: *端点呢，它们会产生响应吗？

为了进一步了解，我查阅了可以生成这些图的ASP.NET Core中的代码，但它有点复杂，不幸的是，由于大量使用internal类。我将在稍后的文章中探讨这些代码。

为了更好地理解端点图，我们需要了解并非所有的节点都是相同的。在下一节中，我们将深入研究这个简单图中的不同类型的节点，然后研究一个更好的图形表示（至少在我看来！）

了解不同类型的节点。

图中的每个节点都与给定的“深度”相关联。这是应该已经匹配的URL段数。例如，/api/Values/节点的深度为2-它要求空段/和/api段已经匹配。

当请求到达EndpointRoutingMiddleware(由UseRouting()添加)时，将传入的请求URL与此图进行比较。试图从树梢的根节点开始，通过图表找到一条路径。URL段与图中的边进行增量匹配，并在图中遍历一条路径，直到整个请求URL匹配为止。

每个节点(由在ASP.NET Core中的DfaNode中)有几个属性。我们目前感兴趣的属性是：

Matches*这是与该节点相关联的Endpoint(S)。如果通过路由匹配此节点，则这是将被选择用于执行的Endpoint。
Literals这些是连接节点的边缘。如果DfaNode有Literals，它具有可以进一步遍历以到达其他节点的文字段。例如，/api/节点包含一个有/Values值的Literal，则指向/api/Values节点。
PolicyEdges这些边缘是基于URL以外的约束进行匹配的。例如，图中基于动词的边，如HTTP: GET，是策略的边缘，指的是不同的DfaNode.
Parameters如果节点具有支持路由参数的边缘(例如，{id}), Parameters指向处理匹配参数的节点。这在图中是用/*边表示的。.

还有一个附加的属性，CatchAll，这在某些图形中是相关的，但我现在将忽略它，因为我们的API图并不需要它。

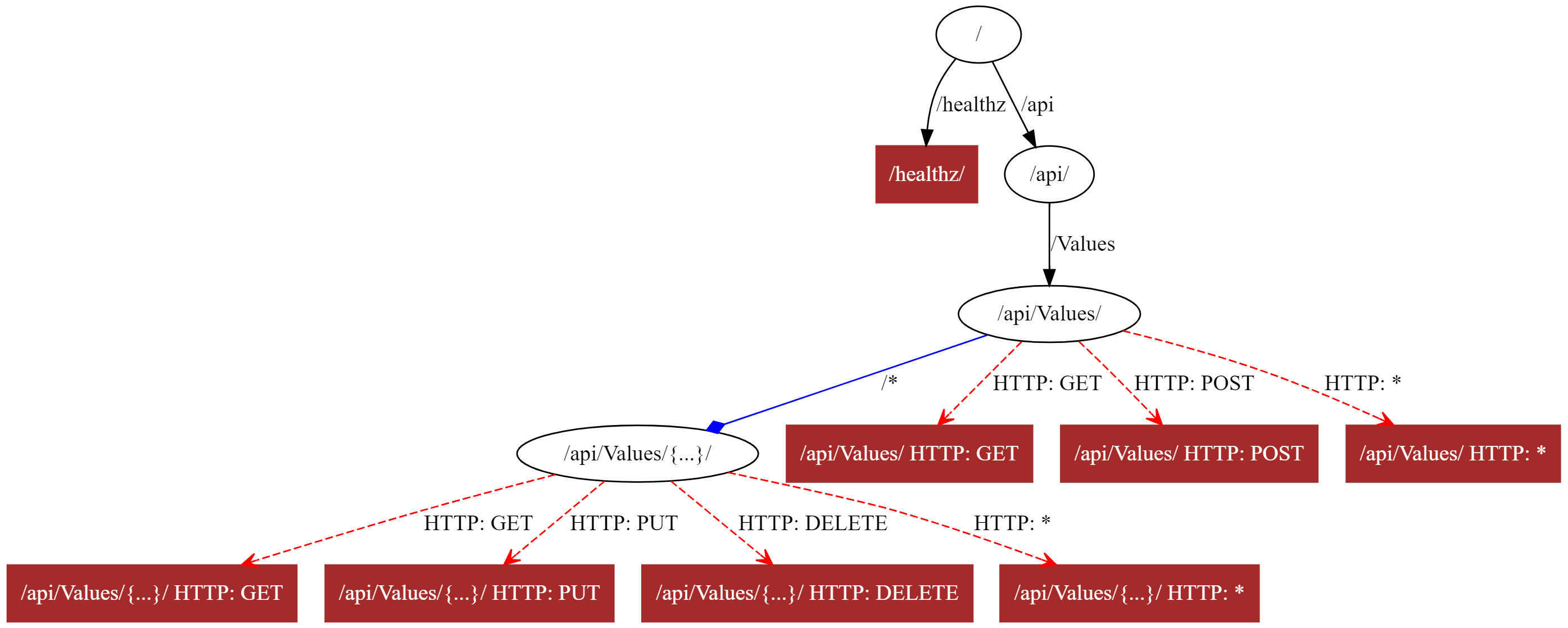

基于这些特性，我们可以通过使用DOT语言的其他特性，如形状、颜色、线型和箭头：

上图中添加了以下内容：

没有任何关联的节点Endpoint都以默认样式显示，即黑色气泡。
有Matches的显示为填充的棕色盒子。这些节点具有Endpoint，这可以产生响应。对于上面的API示例，这适用于已选择谓词的节点以及健康检查端点。
文字段边缘显示为默认的黑色边缘，带有一个填充箭头。
Parameters边缘(/*)以蓝色显示，使用菱形箭头。
PolicyEdges以红色显示，带有虚线和空三角形箭头。

现在，我承认我的设计技巧很烂，但是我认为您可以同意这个图表显示的信息比默认的要多！??–这是生成上面的图形的定义，请记住，您可以使用在线编辑来可视化和播放显示。

digraph DFA {
  1 [label="/healthz/" shape=box style=filled color="brown" fontcolor="white"]
  2 [label="/api/Values/{...}/ HTTP: GET" shape=box style=filled color="brown" fontcolor="white"]
  3 [label="/api/Values/{...}/ HTTP: PUT" shape=box style=filled color="brown" fontcolor="white"]
  4 [label="/api/Values/{...}/ HTTP: DELETE" shape=box style=filled color="brown"  fontcolor="white"]
  5 [label="/api/Values/{...}/ HTTP: *" shape=box style=filled color="brown" fontcolor="white"]
  6 -> 2 [label="HTTP: GET" color="red" style=dashed arrowhead=open]
  6 -> 3 [label="HTTP: PUT" color="red" style=dashed arrowhead=open]
  6 -> 4 [label="HTTP: DELETE" color="red" style=dashed arrowhead=open]
  6 -> 5 [label="HTTP: *" color="red" style=dashed arrowhead=open]
  6 [label="/api/Values/{...}/"]
  7 [label="/api/Values/ HTTP: GET" shape=box style=filled color="brown" fontcolor="white"]
  8 [label="/api/Values/ HTTP: POST" shape=box style=filled color="brown" fontcolor="white"]
  9 [label="/api/Values/ HTTP: *" shape=box style=filled color="brown" fontcolor="white"]
  10 -> 6 [label="/*" arrowhead=diamond color="blue"]
  10 -> 7 [label="HTTP: GET" color="red" style=dashed arrowhead=open]
  10 -> 8 [label="HTTP: POST" color="red" style=dashed arrowhead=open]
  10 -> 9 [label="HTTP: *" color="red" style=dashed arrowhead=open]
  10 [label="/api/Values/"]
  11 -> 10 [label="/Values"]
  11 [label="/api/"]
  12 -> 1 [label="/healthz"]
  12 -> 11 [label="/api"]
  12 [label="/"]
}

注意"HTTP: *"节点与端点关联，即使您可能不期望它，因为它们返回405 Method Not Allowed.

在下一篇文章中，我将展示如何自动为自己的ASP.NET Core应用程序生成端点图。

总结

在这篇文章中，我介绍了用于描述图形的DOT语言，并展示了如何使用在线编辑从图表中创建图像。然后，我展示了如何将ASP.NETCore 3.x应用程序中的端点路由表示为有向图。我描述了端点图中不同节点和边缘之间的差异，并调整了图形的显示以更好地表示这些差异。在后面的文章中，我将展示如何为应用程序生成自己的端点图，如何自定义显示，以及如何做的不仅仅是查看图形。
