excel制作动态的子母饼图？

办公教程导读

收集整理了【excel制作动态的子母饼图？】办公软件教程，小编现在分享给大家，供广大互联网技能从业者学习和参考。文章包含1123字，纯文字阅读大概需要2分钟。

办公教程内容图文

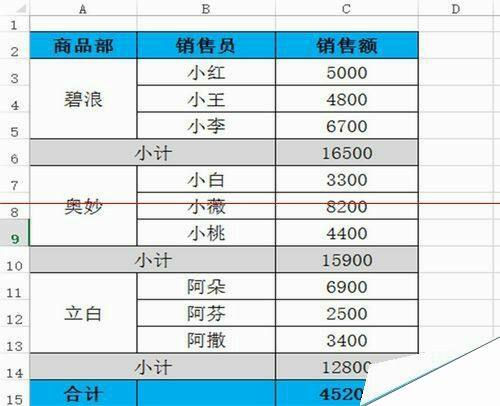

1、根据销售情况，先制作一个分商品部、分员工的销售表，如下图所示。

2、下面制作可以选择商品部门的下拉列表控件。

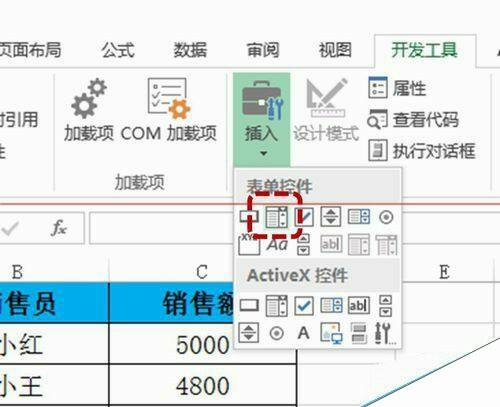

1）在空白处绘制一个组合框控件

2）设置数据源为F2：F4单元格，并设置链接到G2单元格

3）因为有三个商品部，我们将下拉选项设置为3

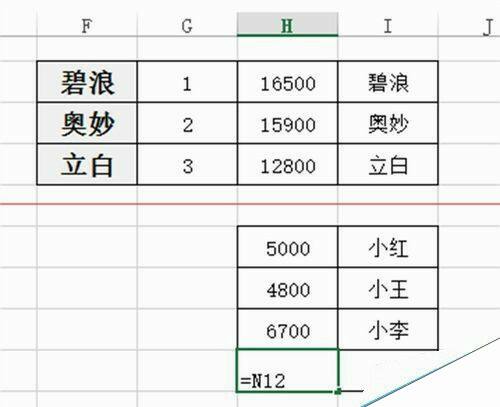

3、完成组合框和饼图会用得到数据。

1）在刚才的数据源F2：F4依次填写三个商品部门；

2）在G3单元格输入以下公式：=IF(G2+1>3,1,G2+1)；同样公式复制到G4

3、H2单元格输入:=CHOOSE(G2,$C$6,$C$10,$C$14)；I2输入：=CHOOSE(G2,$F$2,$F$3,$F$4)；将以上公式复制到H4、I4单元格

4）在H6:H8单元格，输入公式=CHOOSE(G2,C3:C5,C7:C9,C11:C13)；在I6:I8区域单元格输入公式=CHOOSE(G2,B3:B5,B7:B9,B11:B13)，这样完成下属的销售人员的对应显示。

5）在H9单元格输入公式=SUM(H3:H4)，I9单元格随便输个字母，本案例输入“A”。

4、下面就开始制作销售占比的饼图。

1）插入一个空白的饼图

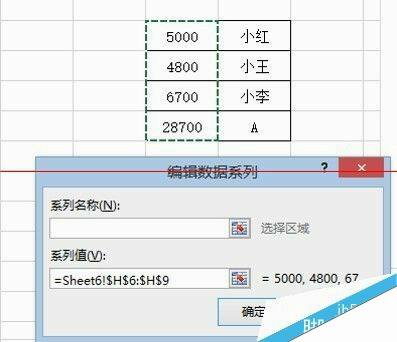

2）饼图的数据系列源选择为H6:H9，这是子饼图数据

3）在选择母饼图数据源为H2:H4

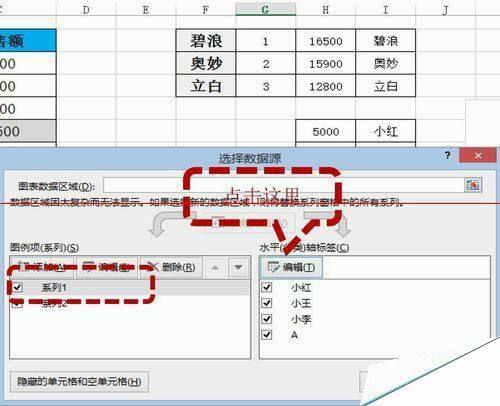

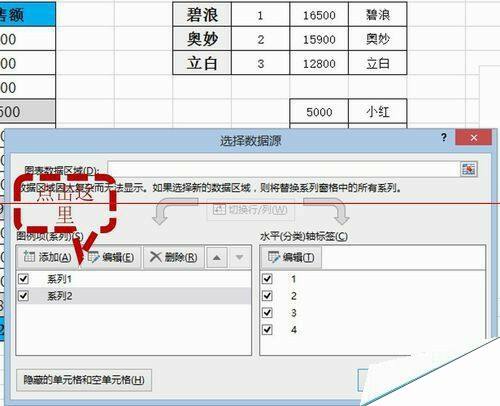

4）为刚才数据源中的系列1、系列2设置“水平轴标签区域”：先点击饼图，右键——设置数据系列格式——勾选“次坐标轴”；再将系列1为I6:I9，系列2为I2:I4（如图所示）。

5、修改饼图的布局、外形。

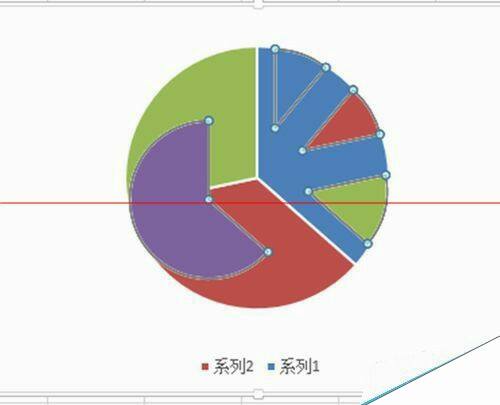

1）选中饼图的任一一块扇区，鼠标点住向外拖动，使各扇区分离，调整大小，子饼图需要小于母饼图（详见图片所示）这一步说真的，不好做，要注意操作。

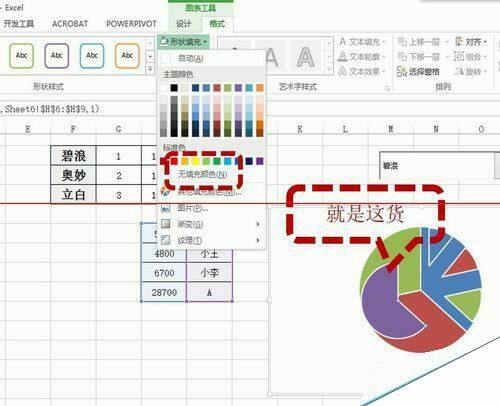

2）选择系列1中的"A"扇区（也就是分离出来的左边最大的那块），将填充颜色设置为“无填充颜色”，将形状轮廓设置为“无轮廓”

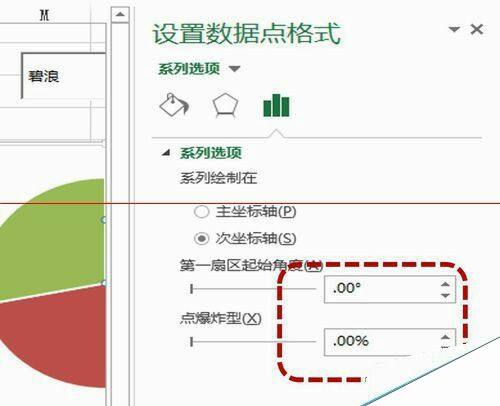

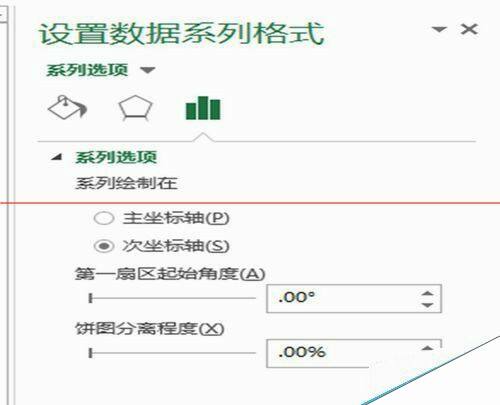

3）将右侧分离出来的其他扇区拖动至饼图中心，重新合并（科学的讲就是起始角度和点爆炸形都调回0，不理解的请直接看下面第三张图操作就行）。

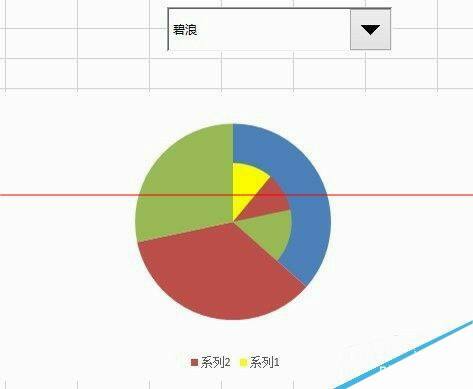

6、完善图表，实现动态显示。

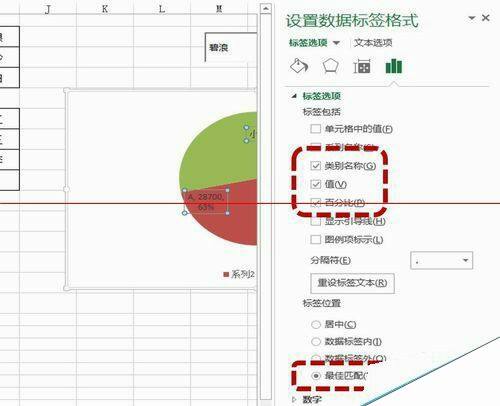

1）依次选中系列1、系列2，分别添加数据标签、设置数据标签格式时，将类别名称、数值、百分比都勾选上，再将下面的“最佳匹配”也选上，分隔符下拉列表里选择“分行符”。

2）将“A”的标签删除

3）将组合控件放于图表右上方。

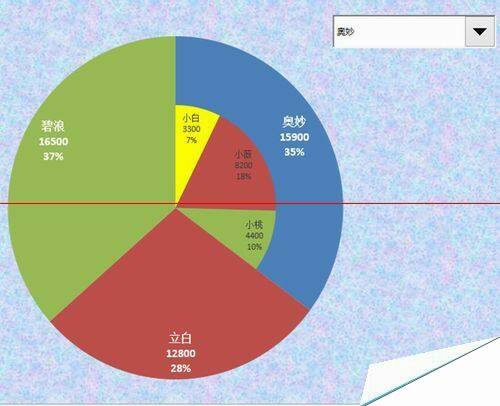

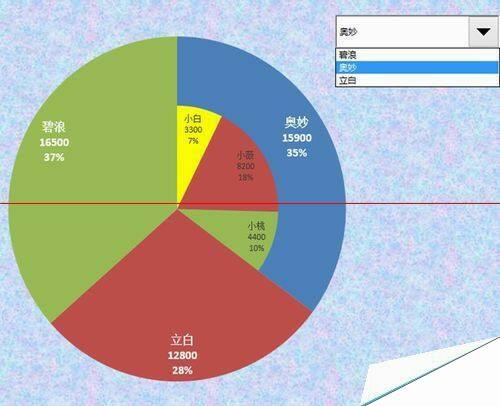

至此，稍作美化，大功告成！！！

注意事项：饼图的系列去、系列2操作，容易混淆，一定注意!，美化很重要，一定要自主发挥。
