用excel2013制作高低点连线的折线增量图教程

办公教程导读

收集整理了【用excel2013制作高低点连线的折线增量图教程】办公软件教程，小编现在分享给大家，供广大互联网技能从业者学习和参考。文章包含1545字，纯文字阅读大概需要3分钟。

办公教程内容图文

2、我们需要对原始数据进行改造。

改造后的数据和原始数据的差别及为什么要这么做以下详细陈述：

差别1：改造后的数据多了两行空白行==》为了使做出来的图表和坐标轴有间隙，也就是说调位置用的；

差别2：多了“标签列”==》连线增量图上的百分数正是“标签列”，是为了显示数据的差别，如今年是去年的百分之几。因此第一个标签单元格F5=C5/B5，其他十字柄下拉；

差别3：多了“辅助列”==》“辅助列”存在是为了给其贴上“标签”，最终“辅助列”应该没有标记的【这样才美观！】。“标签”的放置应该以其中一组数据为基础，并且有间隔。本例中我以“今年”为基础，今年高，标签在今年高月份的上头；今年低，标签位于今年低月份的下头。总结就是：标签在今年的“高高低低”。E5=IF(C5>B5,C5+10,C5-10)【10就是间隔的空间大小】，其他十字柄下拉。另外：辅助列的“1”，“2”“3”我是为了对应相应的月份，我们要把辅助列数据变成散点，便于隐藏【散点“辅助列”数据要有个横纵坐标】。

3、将ABCE列数据作成“折线图”，【注意每列前后两个空格也选上】。

选中“辅助列”【连续两次点击图例中“辅助列”，点击不要间隔太短才会选中】，右键–更改系列图表类型–改成“散点图”–次坐标轴打√

之后图变成第三个那样

4、接下来调整坐标轴【快速双击坐标轴就能出现调整菜单框】

1.两个纵轴–最小值70，最大值250，单位主要30，下图1

2.下面的横轴–坐标轴位置【在刻度线上】，选择适当刻度线标记，下图2

3.上面的横轴–最小值1，最大值14，主要单位1，选择适当刻度线标记，下图3

5、接下来制作连线

选中图

①【菜单栏】设计–【左上角】添加图表元素–线条–高低点连线

②选中一条连线

③设置线型（颜色、宽度、短划线类型等）

6、接下来贴标签

用到“JWalk Chart Tools”这个工具

①鼠标单击图–【菜单栏】加载项–JWalk Chart Tools，如下图1；

②出现下图2窗体，左边–应用标签与哪个系列，选中“辅助坐标”，右边–点击选数据，选择F4：F17【注意，空格要选】；

③标签已贴上，用鼠标改变下位置，仿制标签挡图，合适的位置如下图3。

7、隐藏“辅助坐标”【即散点】

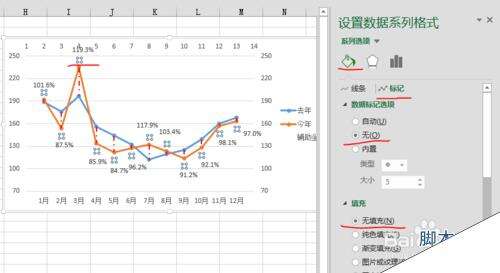

选中“散点”–右键–设计数据系列格式–按下图操作

8、其他修改

①横纵坐标格式【如线条、颜色、宽度（磅数）、刻度线标记等等】

②去除网格线【这样比较好看！】

③除去图例中的“辅助坐标”，适当改变图例位置

④还有可以加“标题”，加“形状”说明图像表达的主题等等。

简单的最终效果如图。

注意事项

坐标轴的调整很关键，有主从坐标轴，要设置最大最小，最小刻度值等，使数据点位置协调，这个很有学问，自己多加尝试；

原始数据的改造是一门科学，要知道为什么这样改造

JWalk Chart Tools很好用！作图总少不了它
