Excel2010怎么制作分层折线图? excel分层折线图的制作方法

办公教程导读

收集整理了【Excel2010怎么制作分层折线图? excel分层折线图的制作方法】办公软件教程，小编现在分享给大家，供广大互联网技能从业者学习和参考。文章包含1090字，纯文字阅读大概需要2分钟。

办公教程内容图文

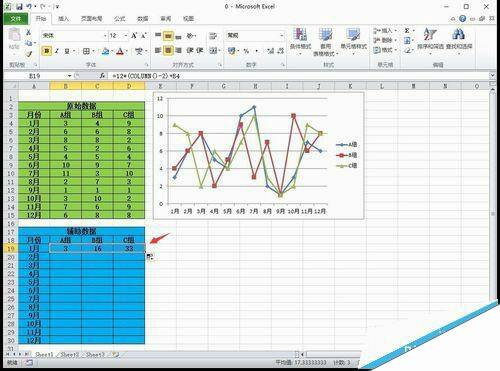

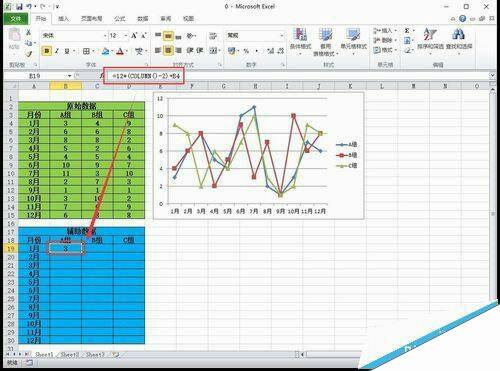

2、首先将上面的数据复制粘贴下来，并起名为“辅助数据”，然后在左上角第一个单元格中输入“=12*（COLUMN（）-2）+B4”，按回车键，其中12是比原始数据中最大值稍大一点的数据值，用于作为层高，B4是原始数据中对应位置的单元格。

3、接着，将鼠标放置在单元格的右下角上，会出现一个黑色实心的十字标志，按住鼠标左键向右拖动鼠标至D19；然后再选中1月的所有数据，同样用实心十字标志向下拖动鼠标至D30，如图所示。

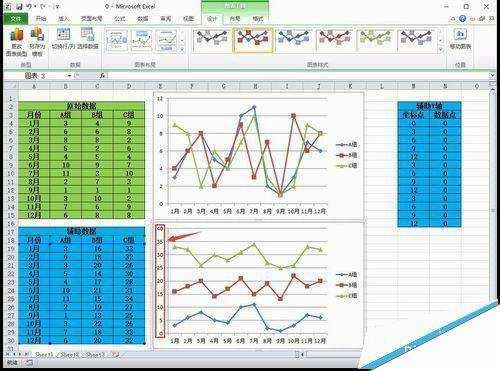

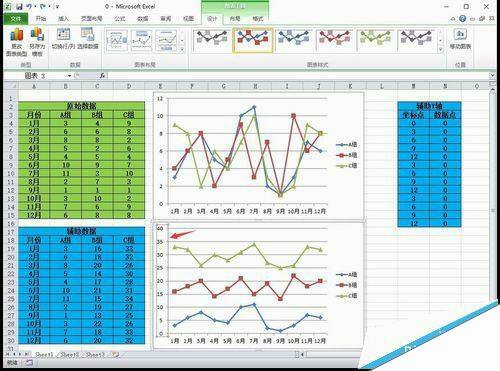

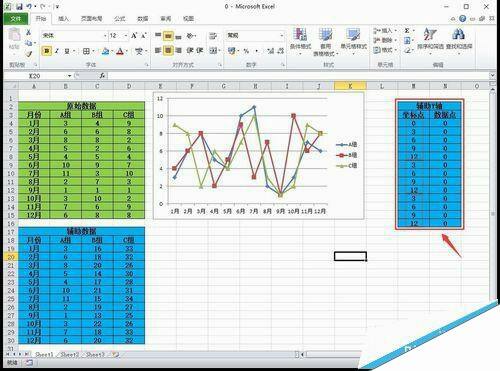

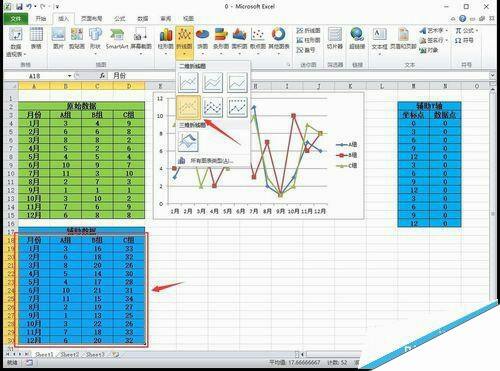

4、然后按照下图中的方式在Excel表格中输入三组坐标点和数据点，分别是0、3、6、9、12，3、6、9、12和3、6、9、12，数据点均为0；下面选中辅助数据，点击“插入>折线图>带数据标志的折线图”，绘制出原图图形，并选中其纵坐标，按“Delete”键删除掉，如图所示。

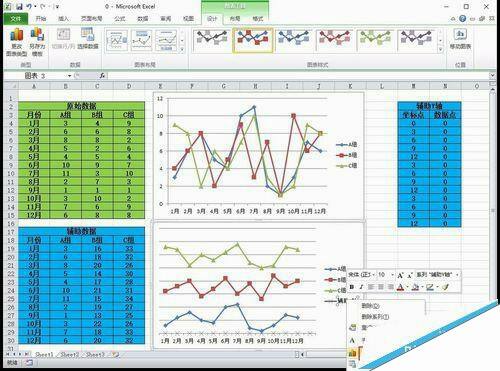

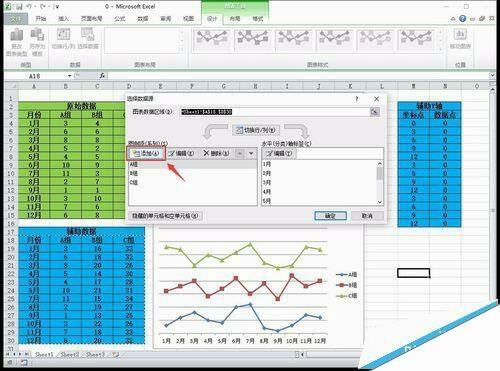

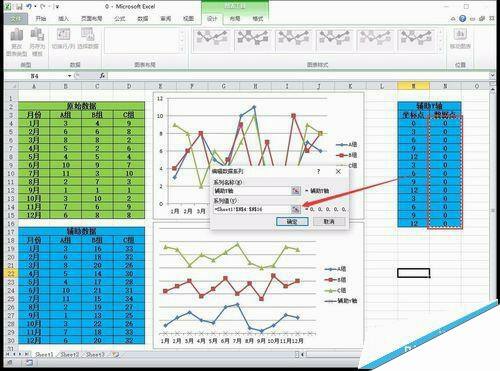

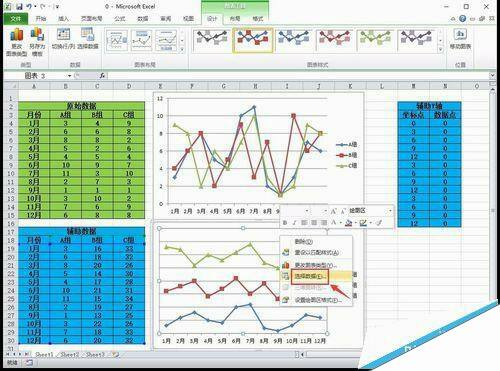

5、接下来，选中折线图，单击鼠标右键，点击“选择数据”选项，在弹出对话框中点击“添加”按钮，接着将系列名称设置为“辅助Y轴”，系列值设置为“数据点”，如图所示。

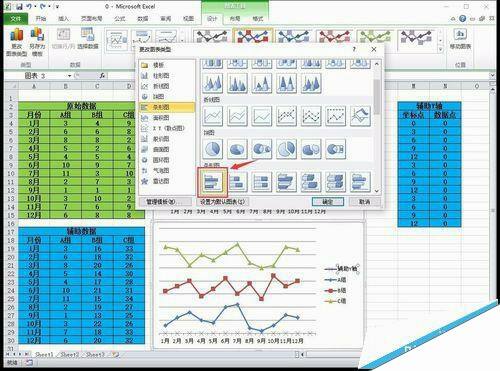

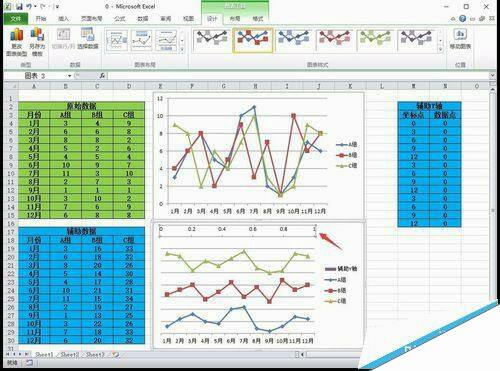

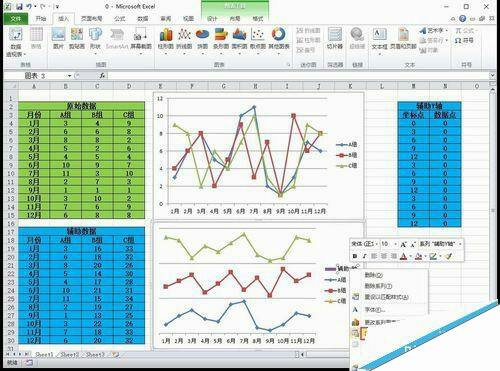

6、选中辅助Y轴的图例，单击鼠标右键选择“更改系列图标类型”选项，将其类型设置为“条形图”，并将图上方出现的横坐标选中删除掉，如图所示。

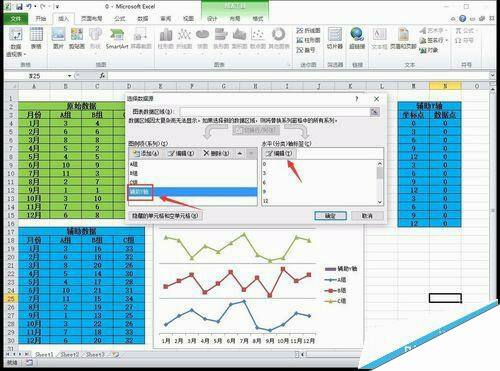

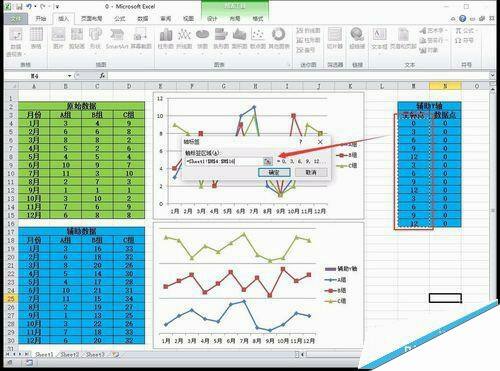

7、再次选中辅助Y轴图例，单击鼠标右键选择“选择数据”选项，在弹出对话框中选中“辅助Y轴”并点击“编辑”按钮，数据表中辅助Y轴下的坐标点选为“轴标签区域”而后确定，如图所示。

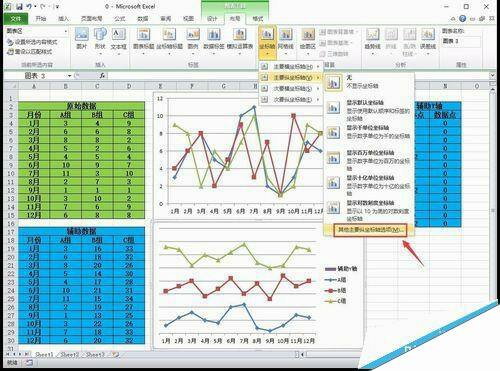

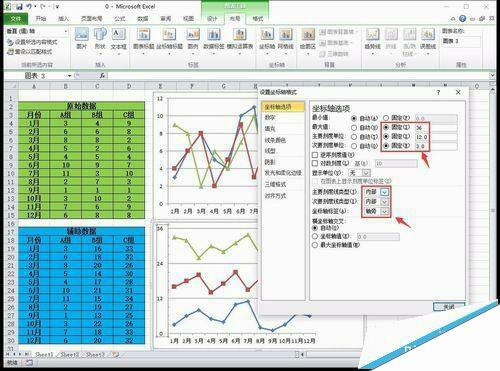

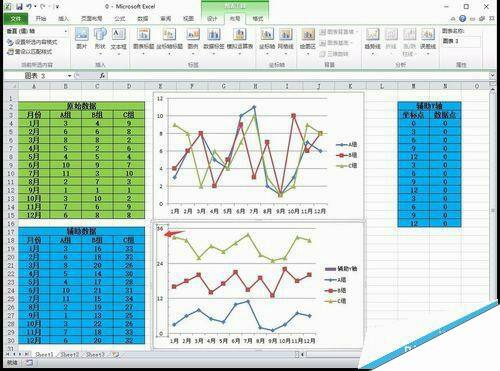

8、下面点击“布局>坐标轴>主要纵坐标轴>其他主要纵坐标轴选项”，在弹出对话框中将最大值设置为36，主要刻度单位设置为12，次要刻度单位设置为3，且刻度线均在内部，设置完成后把出现的纵坐标选中删除掉，如图所示。

9、继续点击“布局>坐标轴>次要纵坐标轴>其他次要纵坐标轴选项”，在弹出对话框中将指定间隔单位设置为1，其它按照图中红框所示进行设置，如图所示。

10、最后，即可得到条理清晰、对比明显、直观易懂的分层折线图了，看看是不是比原来的折线图开起来更好些了呢！

注意事项 ：

1、注意主次纵坐标的关系，并确定好纵坐标轴的显示属性！

2、根据原始数据中每组数据的最大值确定层值的大小，不要随意选取，比最大值稍大一些就可以了。
