　　第一步：

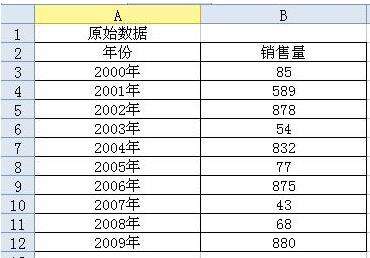

　　构造模拟Y轴数据：根据原始数据（见上图）可以看出，销售量数据主要集中在0-100与500-900这两个区域，因此可以假设模拟Y轴的主要刻度值 为{0;20;40;60;80;100;500;600;700;800;900}，如下图中F3:F13单元格所示；假设实际Y轴的主要刻度单位为 20，120网格线作为分割线，根据模拟Y轴刻度值与实际Y轴刻度值的对应关系，可以求出模拟Y轴的Y值，在E3单元格输入公式：=IF（F3》140，F3/5+40，F3）（说明：因为140刻度线刚好与模拟刻度值500相对应。）

　　下拉至E13单元格即可得到模拟Y轴的Y值；在D3:D13单元格中填充0.5，即可得到模拟Y轴的X值。

　　第二步：

　　修正原始数据：根据上一步构造的模拟Y轴数据，销售量的原始数据也需要作出相应的修正，在I3单元格中输入公式：=IF（B3》140，B3/5+40，B3）

　　下拉至I12单元格，作为修正后的销售量；年份保持不变，如H3:H12单元格区域。

　　第三步：

　　断层分割线数据：因为120网格线作为分割线，所以Y轴的分割点在（0.5，120）处，在L3单元格输入公式：=IF（I3》140，120，#N/A）

　　下拉至L12，生成柱形图的柱子分割点的Y坐标值，K3:K12单元格区域作为X坐标值。

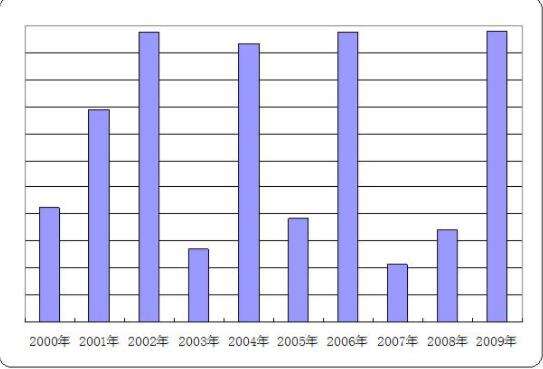

　　第七步：

　　创建“模拟Y轴”系列：在图表上单击鼠标右键→单击“选择数据”→“数据区域”→“添加”按钮→“系列名称”选择D1单元格，“系列值”选择E3:E13单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。

　　第九步：

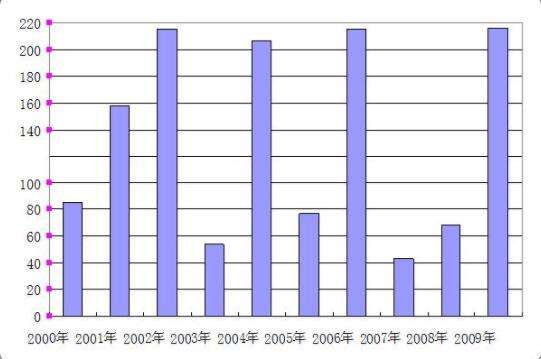

　　更改数据源：在图表上单击鼠标右键→单击“选择数据”→在“系列”列表框中选择“模拟Y轴”→单击“编辑”按钮→“X轴系列值”选择D3:D13单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。

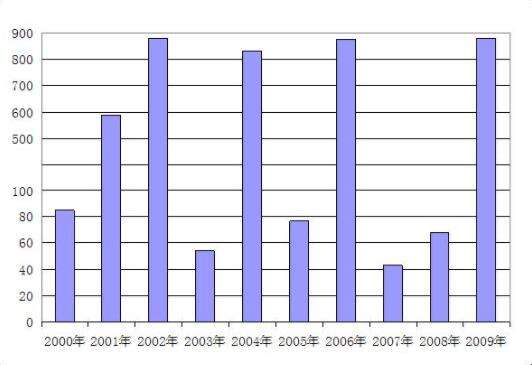

　　单击“模拟Y轴”系列的数据标签→单击数据点（0.5，140）的标签→在编辑栏 内输入“=”号，再单击F9单元格，回车；用同样的方法依次将数据点（0.5，160）、（0.5，180）、（0.5，200）、（0.5，220）与 单元格F10、F11、F12、F13一一建立链接。

　　第十二步：

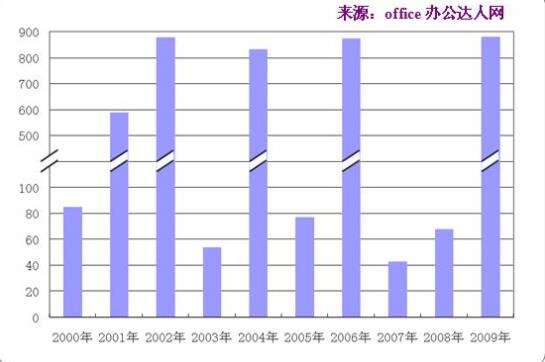

　　绘制分割图案。画一个平行四边形，将其旋转90度，再翻转180度，并调整其角度，使得平行四边形的其中一对对角为45度，沿着平行四边形的上下两 条边各画一条直线段，设置平行四边形的填充图案与图表绘图区填充图案一致，设置平行四边形边框线条颜色为“无线条”，最后将两条直线段与平行四边形组合， 即得坐标轴分割线的图案。复制一份图案，并将其放大，使其宽度与柱形图的柱子宽度一致，作为柱子分割线的图案。

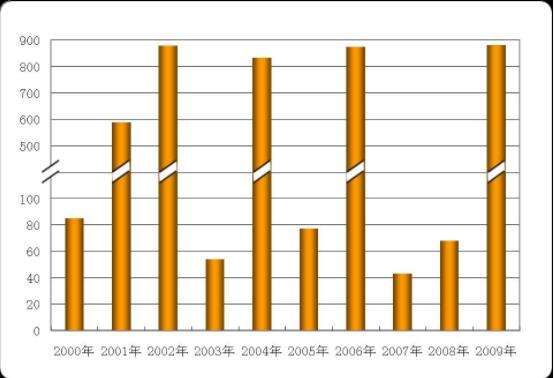

　　最后可以将图表做一些美化处理，完成断层图的绘制。
