在Excel2010中绘制简单的甘特图

办公教程导读

收集整理了【在Excel2010中绘制简单的甘特图】办公软件教程，小编现在分享给大家，供广大互联网技能从业者学习和参考。文章包含2385字，纯文字阅读大概需要4分钟。

办公教程内容图文

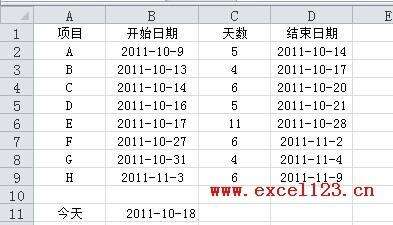

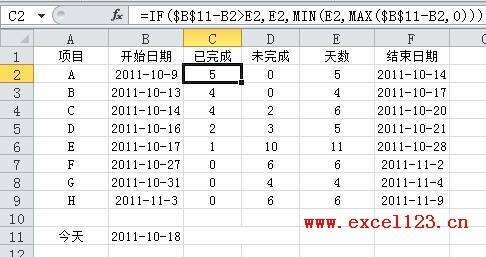

上图A列为某工程一些项目代号，B至D列为“开始日期”、“天数”和“结束日期”，B11单元格中为工程期限内的某个日期，本例为“2011-10-18”，需要在图表中绘制以该日期为当前进度的简单甘特图，并在图表中用醒目的竖线指示该日期。

2.插入堆积条形图

选择数据区域中的某个单元格，在功能区中选择“插入→条形图→堆积条形图”，在插入的图表中删除图例，然后在“图表工具-设计”选项卡中选择“选择数据”，弹出“选择数据源”对话框，分别选择不需要的“天数”和“结束日期”系列，单击“删除”按钮删除这两个系列后确定，这时图表如下图：

推荐：点击免费下载最新版WPS办公软件 》》查看更多

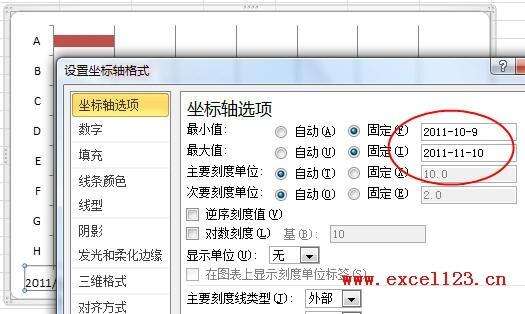

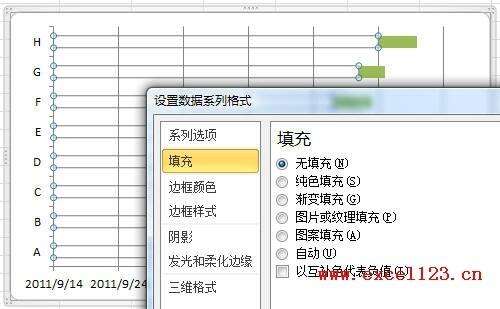

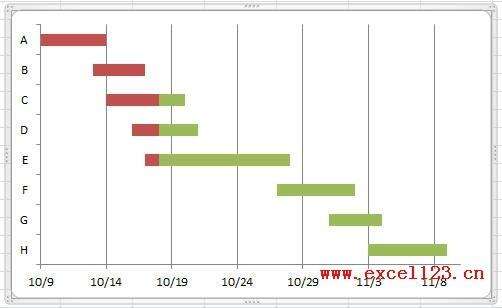

这时“开始日期”系列即变为透明，因为纵坐标轴中各项目名称的排列顺序与数据区域中的相反，似乎与习惯不符，可通过下面的方法来改变该顺序。选择“垂直(类别)轴”，对话框标题自动变为“设置坐标轴格式”，在“坐标轴选项”中勾选“逆序类别”，这时横坐标轴会移动到图表上方，要将其移回图表下方，可在 “横坐标轴交叉”区域中选择“最大分类”即可。

选择“数字”选项，将日期格式设置为仅显示月日的数字格式。

4.在图表中添加竖线指示当前日期

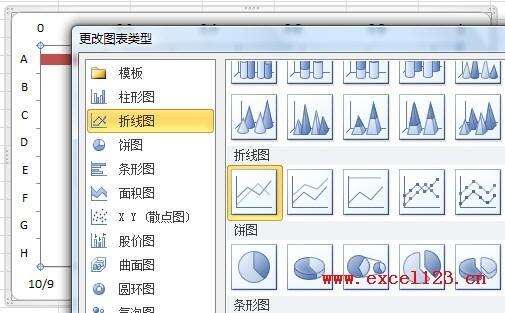

方法是在次坐标轴中添加当前日期系列，将图表类型改为折线图，并添加垂直线。具体步骤如下：

①添加当前日期系列：在“图表工具-设计”选项卡中单击“选择数据”，弹出“选择数据源”对话框，单击“添加”按钮。在弹出的“编辑数据系列”对话框中将“系列名称”设置为B11单元格，将“系列值”中的“={1}”改为 “={0}”，单击“确定”，此时对话框中添加了一个新系列“2011-10-18”，再次单击“确定”关闭对话框。

然后单击下拉列表下方的“设置所选内容格式”按钮，弹出“设置系列格式”对话框，在“系列选项”中将“系列绘制在”设置为“次坐标轴”，关闭对话框。

④修改水平(分类)轴标签：在“数据”选项卡中单击“选择数据”，弹出“选择数据源”对话框，选择系列“2011-10-18”，在右侧的“水平(分类)轴标签”下方单击“编辑”按钮，将“轴标签区域”设置为B11单元格，单击两次确定关闭对话框。

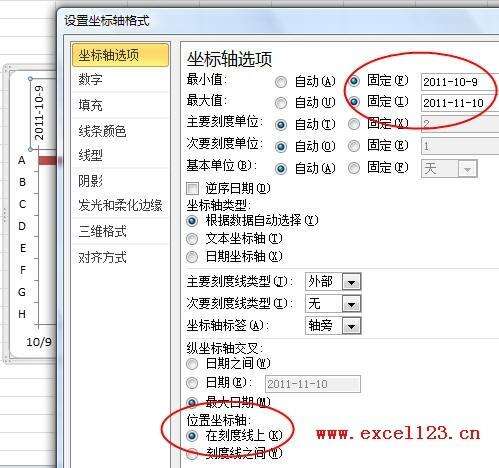

然后在对话框底部的区域中将“位置坐标轴”设置为“在刻度线上”，这样设置后让次要横坐标轴的刻度位置与主要横坐标轴保持一致。

⑥添加垂直线：再次在“当前所选内容”组的下拉列表中选择系列“2011-10-18”，然后在“分析”组中单击“折线→垂直线”，此时图表中会添加一条与当前日期(2011-10-18)位置相同的垂直线。

5.修改图表格式并美化图表：

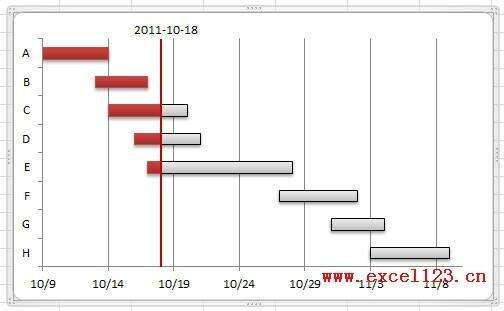

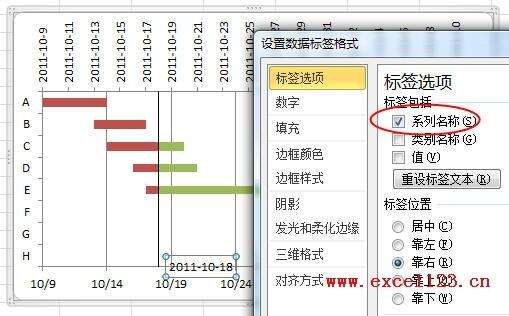

删除图表中的次要横坐标轴、次要纵坐标轴，并调整数据标签到一个适当的位置，如垂直线的上方，并修改垂直线的颜色、线型。最后根据需要修改各系列的填充色对图表进行美化即可。
