制作步骤开始：

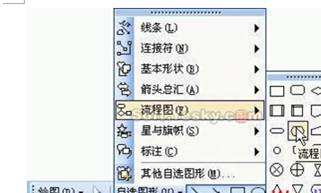

1、单击“绘图”工具栏上的“自选图形”，然后选择“流程图”，这里就可以看到众多制作流程图时所用到的形状了，大家可以选择自己喜欢的的形状;

3、在绘图画布上插入你选择的图形，然后插入，(如下图);

5、接下来，要做什么呢?既然是流程图，自然是要建立各种图形之间的连接了。这里我们使用Word提供的一个非常好用的自选图形–连接符来建立连接。什么是连接符?你希望使用线条来连接形状并保持它们之间的连接吗?这就是连接符的作用。连接符看起来像线条，但是它将始终与其附加到的形状相连。也就是说，无论你怎样拖动各种形状，只要它们是以连接符相连的，就会始终连在一起;

在Word提供了三种线型的连接符用于连接对象：直线、肘形线(带角度)和曲线;

6、我们首先用带箭头的肘形线连接符和直线连接符将图形连接到一起，如图;

8、当然，你也可能发现有一条连接符连接错了地方，需要调整一下。该怎么做呢?你需要先解除连接符的锁定。具体操作方法是：

(1)移动连接符的任一端点(对，就是那个红色的端点)，则该端点将解除锁定或从对象中分离;

9、接下来，我们需要在图形中添加文字。用鼠标右键单击形状，单击“添加文字”并开始键入。可以使用文档的排版工具对文字进行居中、字体、颜色等属性修改;

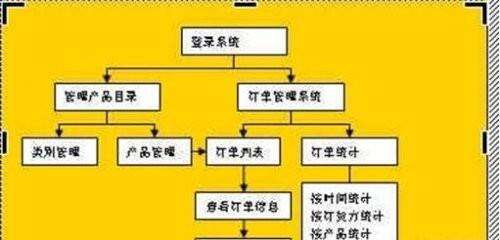

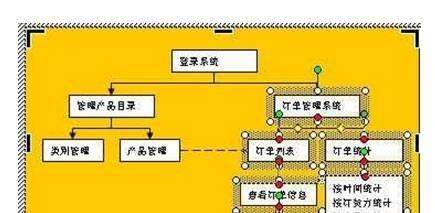

首先用鼠标选取需要移动的图形组。如图所示的虚框部分，就是鼠标选取的区域;

12、此时，您可以用鼠标移动这个区域。就可以轻松的将整个需要移动的图形组一次性的移动了。需要注意的是，必须确定鼠标为四向箭头时才能拖动;

步骤一：页面和段落的设置

为了流程图有较大的绘制空间，我们先来设置一下页面。

1、启动Word，打开一个空白文档，并切换到页面视图。选择菜单“文件→页面设置”命令，打开“页面设置”对话框，在“页边距”选项卡中，设置上下边距为“1厘米”，左右边距为“2厘米”，完成后单击“确定”按钮;

步骤二：制作流程图的标题

基本工作环境设置好之后就开始制作流程图的标题。大家看到的最终效果中的标题是放在一个矩形自选图形中的，下面开始制作。

1、在窗口Word窗口底部的自选图形工具栏中选择“矩形”按钮;

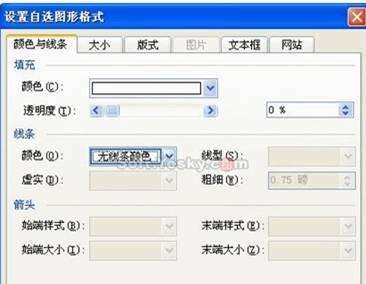

4、接下来选中插入的矩形，单击鼠右键，在弹出的菜单中选择“设置自选图形格式”命令，打开“设置自选图形格式”对话框，在“颜色与线条”选项卡中，先设置线条颜色为“无线条颜色”，接着单击“填充”区“颜色”下拉箭头，选择“其它颜色”命令，打开“颜色”对话框，参照下图设置填充颜色，完成后依次单击两次“确定”;

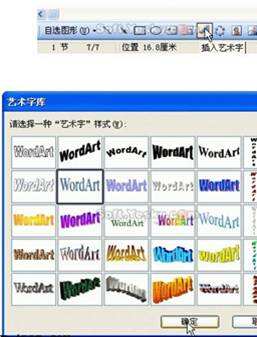

7、在打开的“编辑‘艺术字’文字”对话框中，按下图输入文字和设置字体格式(图9)，完成后单击“确定”，返回Word编辑窗口，艺术字被加入到矩形框中;

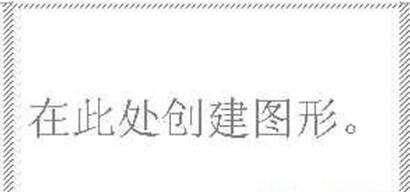

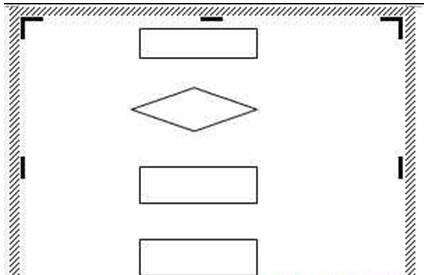

2、这时，在页面中标题的下方也会出现一个“在此创建图形”的画布，拖动鼠标，在画布的恰当位置画出“准备”图形;

3、选中“准备”图形，单击鼠标“右键”，在弹出的菜单中选择“添加文字”命令，接着在其中输入文字“开始”;

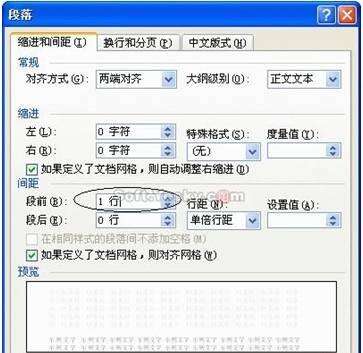

4、如果觉得“开始”文字的位置过于靠近底部，则可以适当调整它的段前距为“0.5”行;

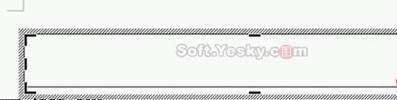

6、接下来先拖动“画布”右下角控制点，使其扩大面积到页面底部边缘，以便能容纳流程图的其它图形;

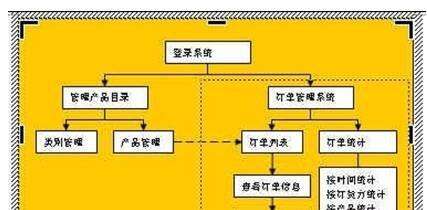

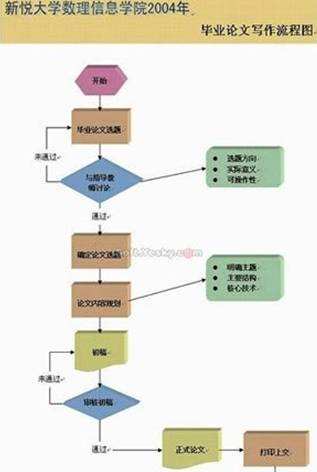

7、用同样的方法，绘制其它图形，并在其中输入相应的文字，完成后效果如下图;

2、同样的，同时选择“正式论文”和“打印上交”图形，执行“对齐或分布→垂直居中”命令，让它们“垂直居中”对齐;

3、为了文字看起来更醒目，可以设置每个图形内的文字为“粗体”;

4、接下来为图形设置三维效果。按住Shift键，同时选中所有的图形，单击底部“绘图”工具栏上的“三维效果样式”按钮，在弹出的列表中“三维样式1”，可以看到所有的图形被应用了三维效果样式;

6、接下来为同种类型的图形设置相同的填充色。比如选中“开始”图形，单击鼠标右键，在弹出的菜单中选择“设置自选图形格式”命令，打开“设置自选图形格式”对话框，在“颜色与线条”选项卡内，按下图设置该图形的填充色;

2、接着在两个需要添加连接符的图形之间拖动鼠标，当鼠标移动到图形对象上时，图形会显示蓝色的连接点，这些点表示可以附加连接符。将鼠标在两个图形的下方连接点和上方连接点之间拖动即可将两个图形连接在一起;

2、先在“与指导教师讨论”图形左侧的连接点点一下，接着向左侧拖动鼠标，然后向上再往右，在“毕业论文选题”图形左侧的连接点上点一下即可。完成后可以看到连接线上有一个黄色的小点，利用鼠标拖动这个小点可以调整肘形线的幅度;

4、设置完成后效果如下图;

5、其它肘形线和说明文字的添加完全一样，可以仿照操作。

到这里本章用Word制作流程图就已经全部讲完了，看看你做的，是否和我们做的一样呢?认真的学习制作本次讲解的两个流程图，自己多练习下，相信以后无论是什么样的流程图，都不会难倒你了。虽说现在制作流程图的软件网上一大把，但任何事情还是不要太依赖，多动手，也可以锻炼自己的制作能力。
