教你把Excel表格转成浩辰CAD表格

办公教程导读

收集整理了【教你把Excel表格转成浩辰CAD表格】办公软件教程，小编现在分享给大家，供广大互联网技能从业者学习和参考。文章包含1075字，纯文字阅读大概需要2分钟。

办公教程内容图文

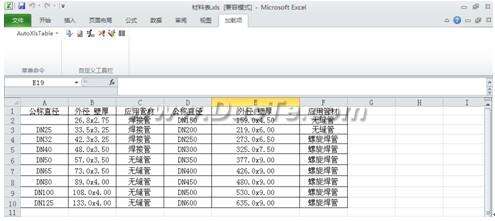

图1

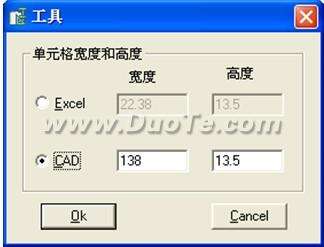

在导入到CAD软件之前，我们还可以对导入到CAD中的表格进行设置，点击相关按钮，软件会弹出进行表格宽度设置的对话框（如图2）。

图2

设置完成后点击“OK”按钮，之后继续进行文字的设置（如图3）。

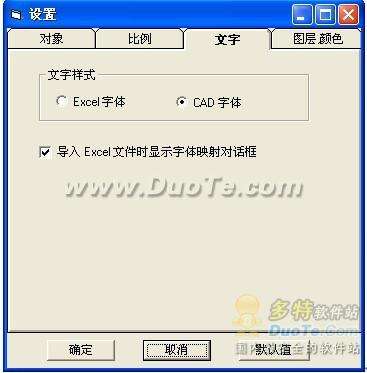

图3　在这里，我们可以对插入到CAD中表格的颜色、采用的字体、插入的比例，以及一些文字线型对象的具体信息进行设置。设置完成后，点击“确定”按钮。

最后，我们就可以将Excel表格数据导入到CAD表格中，导入有两种形式。

1、将当前页面中的所有的内容导入CAD表格中。

2、将所选区域中的内容导入到CAD表格中（先选区域，再点击按钮）。

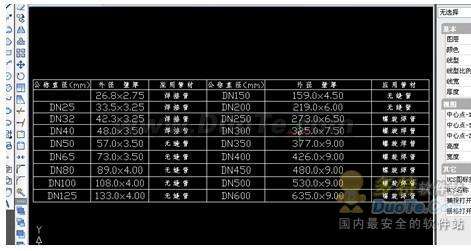

无论选用哪种导入形式，点击完成后，Excel自动关闭，在浩辰CAD2012命令行中提示“Specify insertion point:”，需要我们指定表格左上角点的位置，左键点击确定即可（如图4）

图4

二、CAD数据导出Excel

如想将CAD表格的数据导出到Excel表格当中，有两种情况，需要分别处理。

1、如果CAD中的表格数据是用浩辰CAD2012的自动增强表格导入的，需要点击【扩展工具】—【自动增强表格】—【编辑表格】，然后根据命令提示选择需要编辑的表格，即可将所选表格数据导出到Excel表格当中。

2、有的表格是设计师通过普通文字和线条组成的表格，或是将这种表格定义成块。如果是这两种形式，首先可以将块炸开成普通状态，也就是普通文字和线条。然后依次点击【扩展工具】—【表格工具】—【CAD表格转Excel】，根据命令提示框选需要导出的表格数据。选择完成后回车确定，所选内容即成功导出到Excel当中。

以上就是教你把Excel表格转成浩辰CAD表格，希望大家喜欢。
