excel图表制作：创建级联列表框

办公教程导读

收集整理了【excel图表制作：创建级联列表框】办公软件教程，小编现在分享给大家，供广大互联网技能从业者学习和参考。文章包含1854字，纯文字阅读大概需要3分钟。

办公教程内容图文

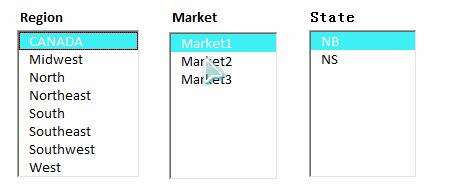

图1

正如上图1所演示的，创建的一组列表框－Region，Market和State可以联动工作。也就是说，如果选择列表框Region中的某项，那么列表框Market和State仅显示在所选择的Region项中与该项关联的值。同样，选择列表框Market中的某项，列表框State中仅显示与Market项中与该项关联的值。

解决方法

使用ADO记录集为子列表框提取记录，使用父列表框的值作为条件。在这种情况下，Region和Markets都是父列表框，因为它们影响如何提供下一级的值。Market和State作为子列表框，因为它们的值取决于其上一级列表框。

在本示例中，创建一个函数，接受子列表框作为其参数，然后使用该列表框判断提取什么数据以及填充哪个列表框。

打开VBE，插入一个标准模块，输入下列代码：

Function CascadeChild(TargetChild As OLEObject)

Dim Myconnection As Connection

Dim Myrecordset As Recordset

Dim Myworkbook As String

Dim strSQL As String

Set Myconnection = NewConnection

Set Myrecordset = NewRecordset

‘识别要引用的工作簿

Myworkbook =Application.ThisWorkbook.FullName

‘打开对该工作簿的连接

Myconnection.Open”Provider=Microsoft.Jet.OLEDB.4.0;” & _    “Data Source=”& Myworkbook & “;” & _    “ExtendedProperties=Excel 8.0;” & _    “Persist SecurityInfo=False”

‘确定正确的SQL语句，在父列表框中使用该值作为查询的参数

Select CaseTargetChild.Name

Case Is =”lstMarket”

strSQL = “SelectDistinct [Market] AS [tgtField] from [Sheet1$A1:C40] Where [Region]='”& Sheet1.lstRegion.Value & “‘”

Case Is =”lstState”

strSQL = “SelectDistinct [State] AS [tgtField] from [Sheet1$A1:C40] Where [Market]='”& Sheet1.lstMarket.Value & “‘”

End Select

‘装载查询到记录集中

Myrecordset.Open strSQL,Myconnection, adOpenStatic

‘填充目标子列表框

With TargetChild.Object

.Clear

Do

.AddItemMyrecordset![tgtField]

Myrecordset.MoveNext

Loop UntilMyrecordset.EOF’自动选择列表框中的第一个值

.Value = .List(0)    End With

‘清理    Myconnection.Close

Set Myrecordset = Nothing

Set Myconnection =Nothing

End Function

每个父列表框的OnClick事件只是简单地调用上面的函数，传递目标子列表框作为函数的参数：

Private Sub lstMarket_Click()    CallCascadeChild(ActiveSheet.OLEObjects(Sheet1.lstState.Name))End Sub Private Sub lstRegion_Click()    Call CascadeChild(ActiveSheet.OLEObjects(Sheet1.lstMarket.Name))End Sub

说明

1.示例中使用的是ActiveX列表框控件。

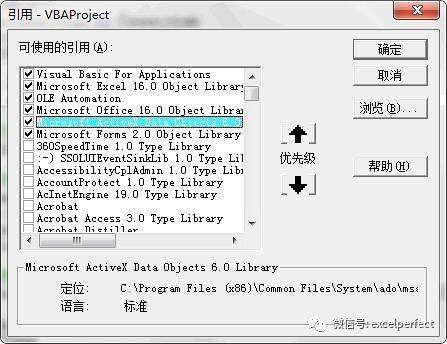

2.需要在VBE中设置对Microsoft ActiveX Data Objects Library的引用，如下图2所示。

图2
