一、例题

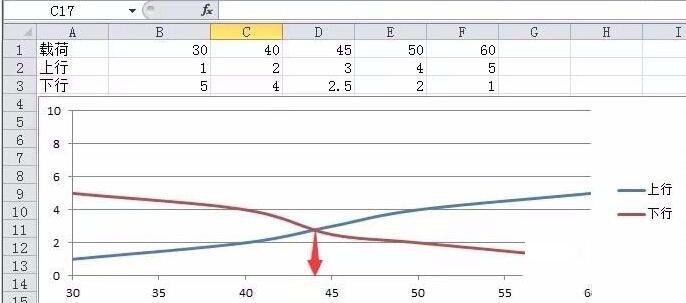

1、电梯运行时有不同载重的电流曲线，电流值为Y轴，载重比为X轴，电梯上行时30%、40%、45%、50%、60%载重的电流生成一条曲线，电梯下行时30%、40%、45%、50%、60%载重的电流生成一条曲线，然后两条曲线会有一个交点，需在Excel单元格内计算该成交点的X轴值。如图：计算交点的x轴的值。

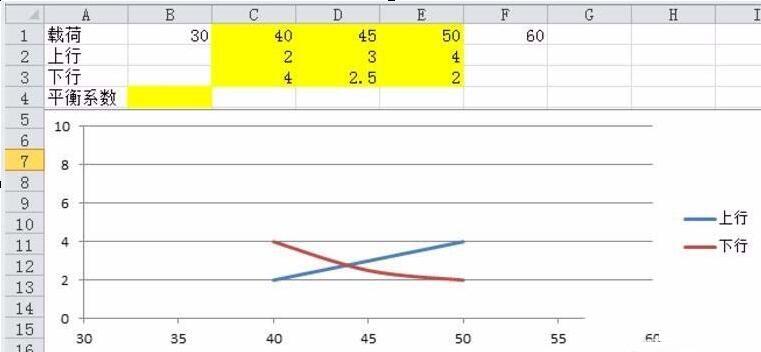

2、从图上直观的可以看出交叉点在载荷(40-50)之间——上图的黄色区域，保留红色方框内黄色区域的数据，其他删除，这一步是锁定一个比较小的范围，降低求解难度;删除后的图形如下：

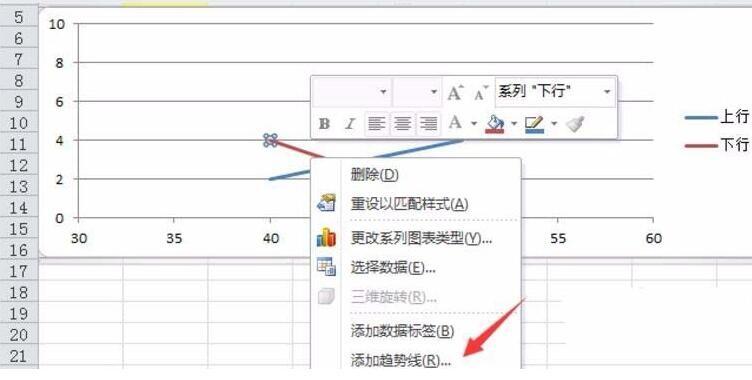

3、添加拟合曲线(实际也是用高次方程根据点子拟合的原理来求解)，添加方法如图：

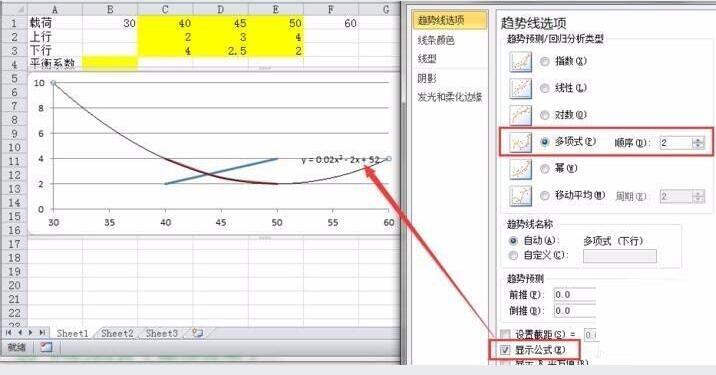

4、添加趋势线，选择多项式，显示公式，目的是用多项式来拟合原有的曲线

5、同理，给另外一条线也添加多项式的趋势性，并显示公式

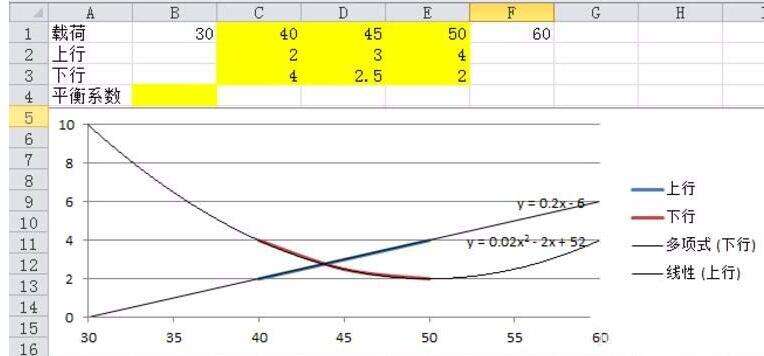

6、此时，能得到一个方程组：y = 0.2x – 6……(1)y = 0.02x^2 – 2x +
52……(2)用excel对方程组(1)(2)求解，即可计算出拟合曲线的交点位置，也就是“平衡系数”。

二、Excel求解方程组

1、方程组(1)(2)，整理为方程式：0.02×2 – 2.2x + 58 = 0

2、选中B4单元格，在名称框(注意是左上角的“名称框”)，输入X，如图：

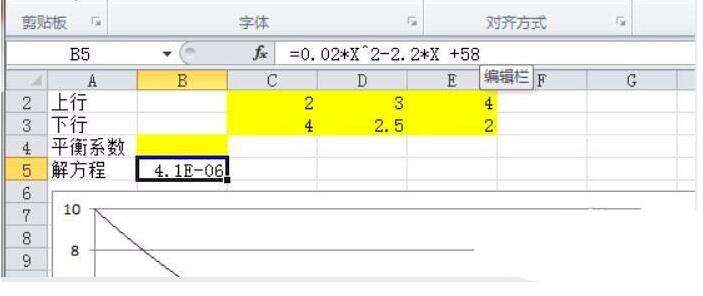

3、在B5单元格输入公式=0.02*X^2-2.2*X +58

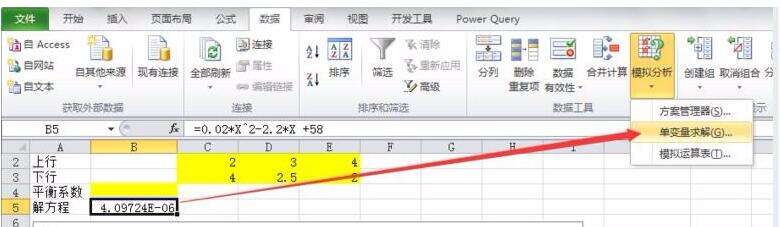

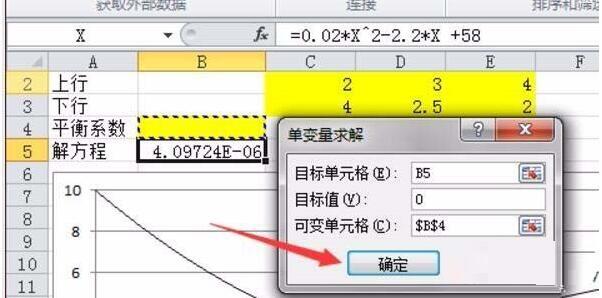

4、求解

目标单元格：B5

目标值：0

可变单元格：B4

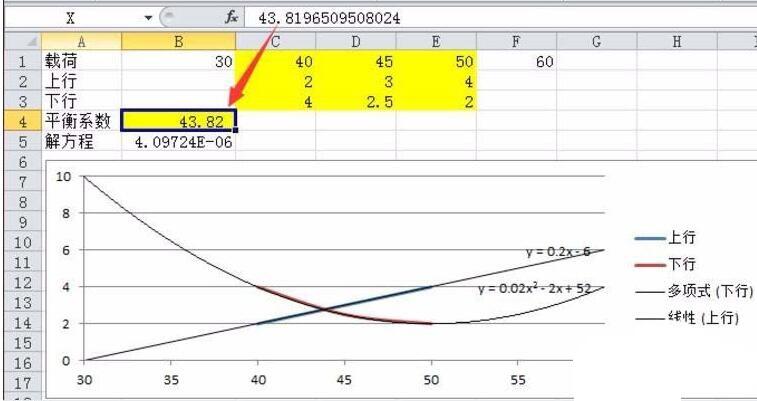

点击“确定”，求得平衡系数为43.82

上文就讲解了Excel计算散点图曲线交叉点坐标的具体操作过程，希望有需要的朋友都来学习哦。
