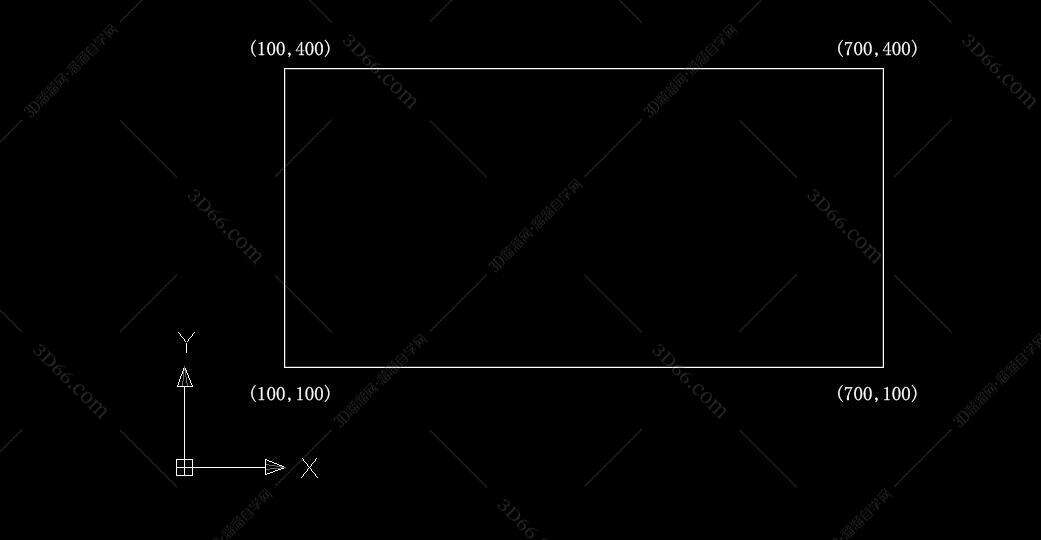

1.如下图，我们已知这个矩形的四个点的坐标值，那么如何快速绘制这个矩形呢

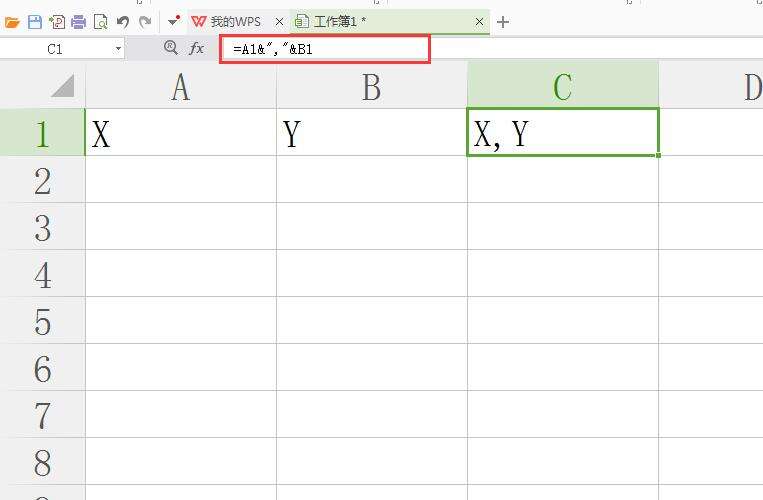

2. 我们再A1输入X，B1输入Y，在C1输入公式=A1&","&B1，这个时候在C1就会自动出现X,Y了

3.

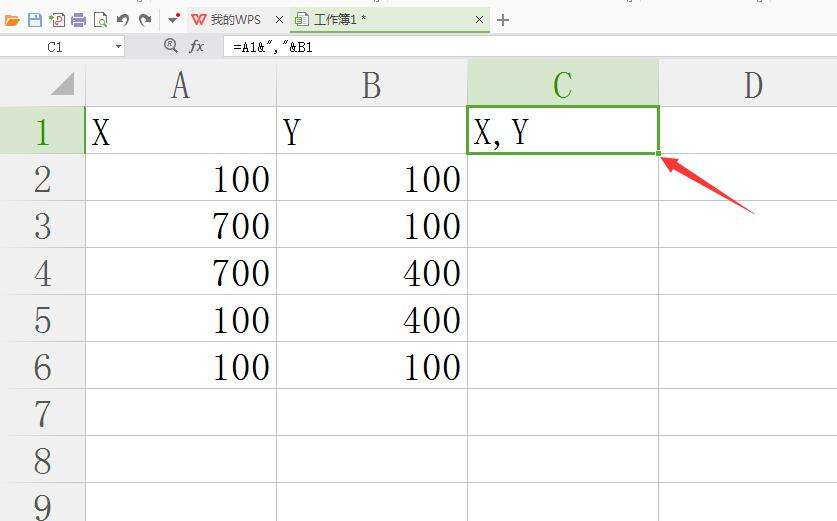

现在就可以在X和Y下面分别输入所有点的X轴和Y轴坐标值了，如果是要闭合的话最后一个点和第一个点坐标时一样的。选择C1上的X,Y，将鼠标放在方框的右下角，鼠标会变成一个“+”号

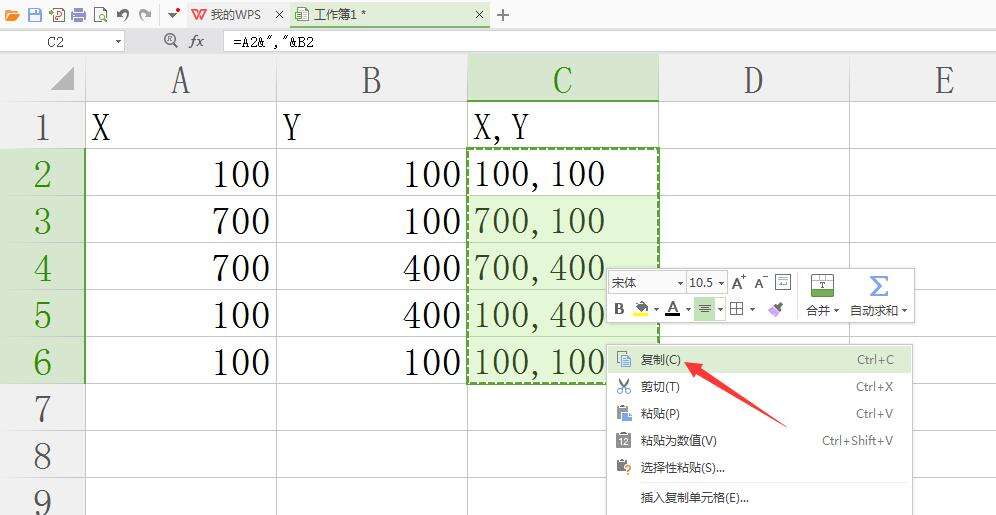

4. 双击这个“+”号，下面会根据公式自动将XY轴坐标合并在一起，然后选择所有生成的坐标，复制坐标

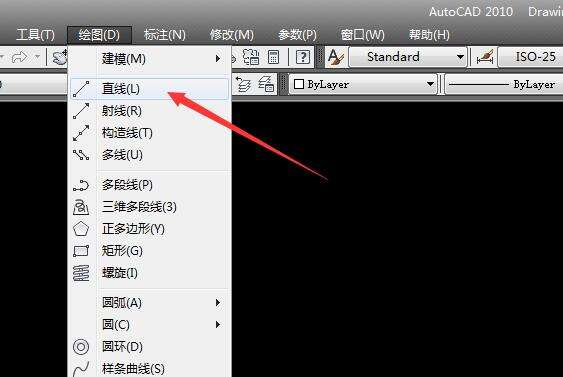

5. 现在我们打开CAD，选择菜单栏的绘图–直线，或者直接输入直线命令PL

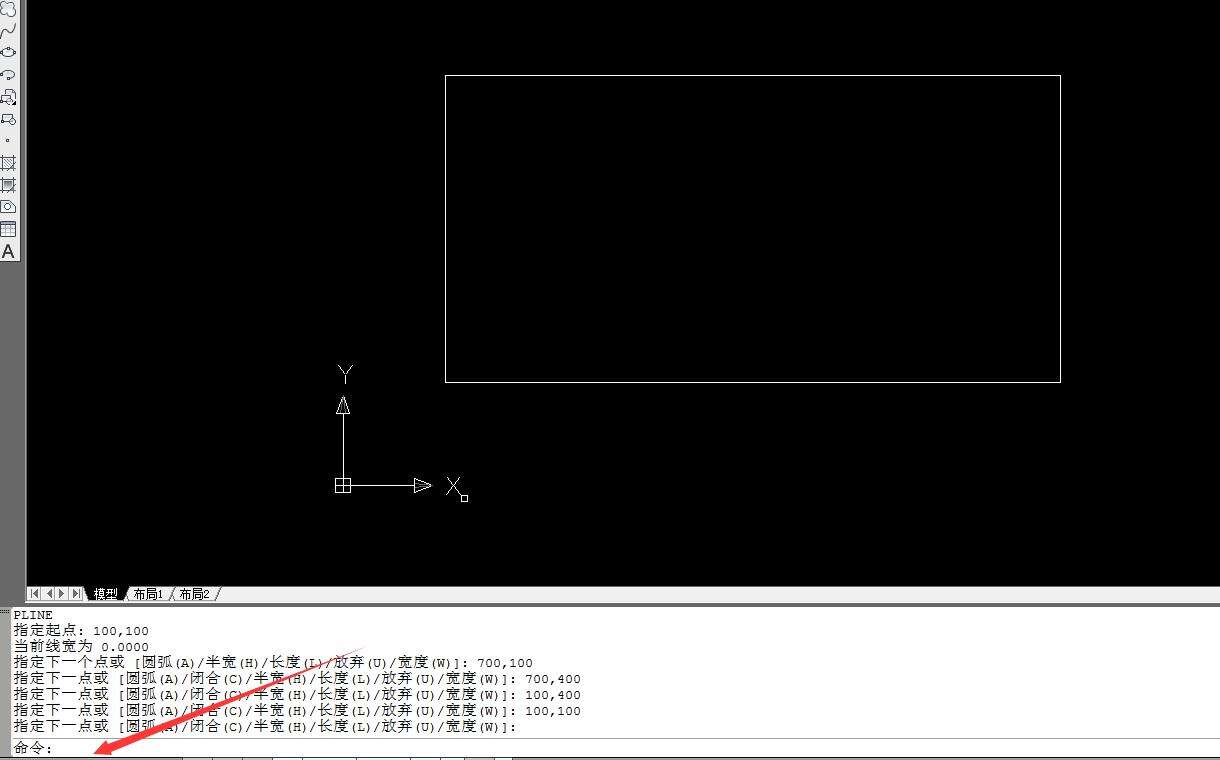

6. 在命令栏直接粘贴我们刚才复制的坐标，然后按Enter或者右键单击，这样矩形就画好了，是不是很简单呢

总结：案例中我只是以一个矩形为例，只有简单的几个点，实际工作中我们可能会有很多的点，或者是要画曲线，这个时候我们选择曲线命令SPL，然后粘贴所有的点坐标，这样可能就会发现这个方法真的是很实用的
