超详细的Canal入门，看这篇就够了！！！

【建议收藏】超详细的Canal入门，看这篇就够了！！！

概述

canal是阿里巴巴旗下的一款开源项目，纯Java开发。基于数据库增量日志解析，提供增量数据订阅&消费，目前主要支持了MySQL（也支持mariaDB）。

背景

早期，阿里巴巴B2B公司因为存在杭州和美国双机房部署，存在跨机房同步的业务需求。不过早期的数据库同步业务，主要是基于trigger的方式获取增量变更，不过从2010年开始，阿里系公司开始逐步的尝试基于数据库的日志解析，获取增量变更进行同步，由此衍生出了增量订阅&消费的业务，从此开启了一段新纪元。ps. 目前内部使用的同步，已经支持mysql5.x和oracle部分版本的日志解析

基于日志增量订阅&消费支持的业务：

  1. 数据库镜像
  2. 数据库实时备份
  3. 多级索引 (卖家和买家各自分库索引)
  4. search build
  5. 业务cache刷新
  6. 价格变化等重要业务消息

当前的 canal 支持源端 MySQL 版本包括 5.1.x , 5.5.x , 5.6.x , 5.7.x , 8.0.x

工作原理

Mysql的BinLog

它记录了所有的DDL和DML(除了数据查询语句)语句，以事件形式记录，还包含语句所执行的消耗的时间。主要用来备份和数据同步。

binlog 有三种模式：STATEMENT、ROW、MIXED

  1. STATEMENT 记录的是执行的sql语句
  2. ROW 记录的是真实的行数据记录
  3. MIXED 记录的是1+2，优先按照1的模式记录
举例说明

举例来说，下面的sql

COPYupdate user set age=20

对应STATEMENT模式只有一条记录，对应ROW模式则有可能有成千上万条记录（取决数据库中的记录数）。

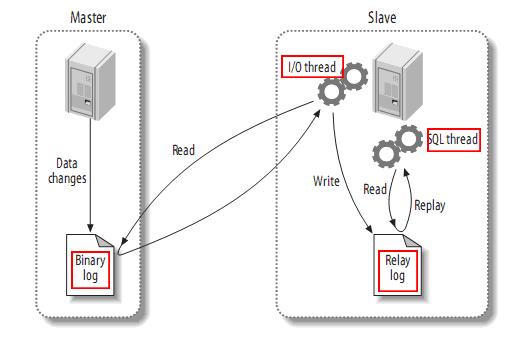

MySQL主备复制原理


  1. Slave 上面的IO线程连接上 Master，并请求从指定日志文件的指定位置(或者从最开始的日志)之后的日志内容;
  2. Master 接收到来自 Slave 的 IO 线程的请求后，通过负责复制的 IO 线程根据请求信息读取指定日志指定位置之后的日志信息，返回给 Slave 端的 IO 线程。返回信息中除了日志所包含的信息之外，还包括本次返回的信息在 Master 端的 Binary Log 文件的名称以及在 Binary Log 中的位置;
  3. Slave 的 IO 线程接收到信息后，将接收到的日志内容依次写入到 Slave 端的Relay Log文件(mysql-relay-bin.xxxxxx)的最末端，并将读取到的Master端的bin-log的文件名和位置记录到master- info文件中，以便在下一次读取的时候能够清楚的高速Master“我需要从某个bin-log的哪个位置开始往后的日志内容，请发给我”
  4. Slave 的 SQL 线程检测到 Relay Log 中新增加了内容后，会马上解析该 Log 文件中的内容成为在 Master 端真实执行时候的那些可执行的 Query 语句，并在自身执行这些 Query。这样，实际上就是在 Master 端和 Slave 端执行了同样的 Query，所以两端的数据是完全一样的。
    当然这个过程本质上还是存在一定的延迟的。

mysql的binlog文件长这个样子。

COPYmysql-bin.003831
mysql-bin.003840
mysql-bin.003849
mysql-bin.003858

启用Binlog注意以下几点：

  1. Master主库一般会有多台Slave订阅，且Master主库要支持业务系统实时变更操作，服务器资源会有瓶颈；
  2. 需要同步的数据表一定要有主键；

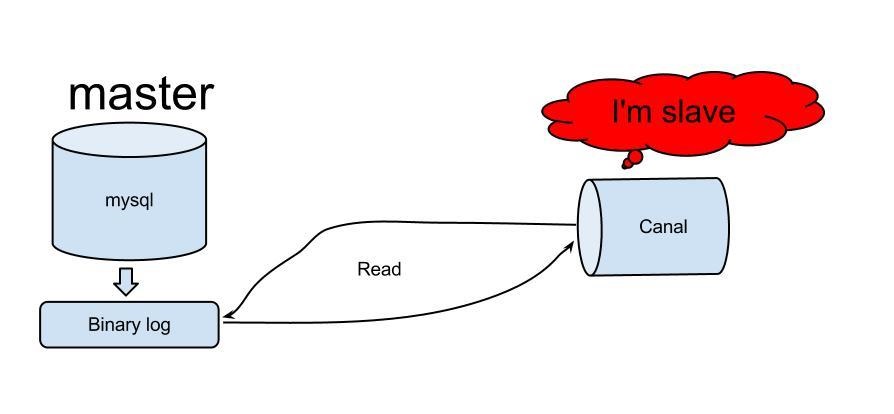

canal能够同步数据的原理

理解了mysql的主从同步的机制再来看canal就比较清晰了，canal主要是听过伪装成mysql从server来向主server拉取数据。


  1. canal模拟mysql slave的交互协议，伪装自己为mysql slave，向mysql master发送dump协议
  2. mysql master收到dump请求，开始推送binary log给slave(也就是canal)
  3. canal解析binary log对象(原始为byte流)

Canal架构

canal的设计理念

canal的组件化设计非常好，有点类似于tomcat的设计。使用组合设计，依赖倒置，面向接口的设计。

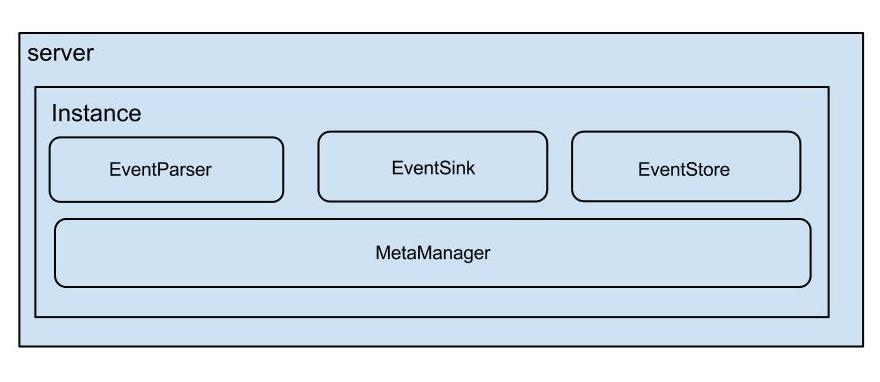

canal的组件

  1. canal server 这个代表了我们部署的一个canal 应用
  2. canal instance 这个代表了一个canal server中的多个 mysql instance ,从这一点说明一个canal server可以搜集多个库的数据，在canal中叫 destionation。

每个canal instance 有多个组件构成。在conf/spring/default-instance.xml中配置了这些组件。他其实是使用了spring的容器来进行这些组件管理的。

instance 包含的组件

这里是一个cannalInstance工作所包含的大组件。截取自 conf/spring/default-instance.xml

COPY<bean id="instance" class="com.alibaba.otter.canal.instance.spring.CanalInstanceWithSpring">
    <property name="destination" value="${canal.instance.destination}" />
    <property name="eventParser">
        <ref local="eventParser" />
    </property>
    <property name="eventSink">
        <ref local="eventSink" />
    </property>
    <property name="eventStore">
        <ref local="eventStore" />
    </property>
    <property name="metaManager">
        <ref local="metaManager" />
    </property>
    <property name="alarmHandler">
        <ref local="alarmHandler" />
    </property>
</bean>
EventParser设计

eventParser 最基本的组件，类似于mysql从库的dump线程，负责从master中获取bin_log

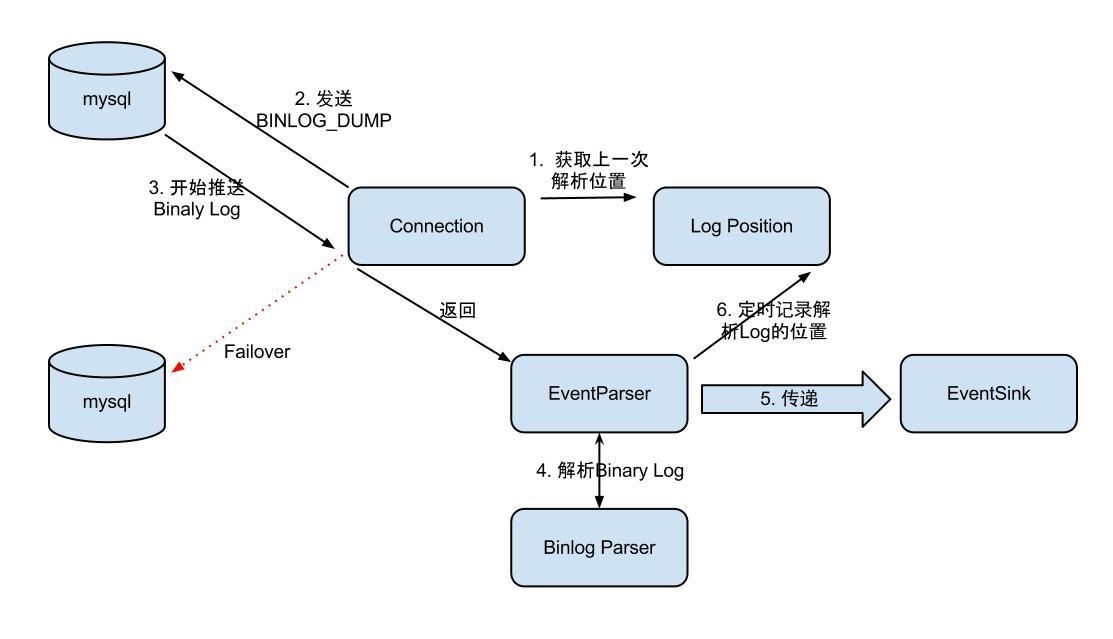

整个parser过程大致可分为几步：

  1. Connection获取上一次解析成功的位置 (如果第一次启动，则获取初始指定的位置或者是当前数据库的binlog位点)
  2. Connection建立链接，发送BINLOG_DUMP指令
    // 0. write command number
    // 1. write 4 bytes bin-log position to start at
    // 2. write 2 bytes bin-log flags
    // 3. write 4 bytes server id of the slave
    // 4. write bin-log file name
  3. Mysql开始推送Binaly Log
  4. 接收到的Binaly Log的通过Binlog parser进行协议解析，补充一些特定信息
    // 补充字段名字，字段类型，主键信息，unsigned类型处理
  5. 传递给EventSink模块进行数据存储，是一个阻塞操作，直到存储成功
  6. 存储成功后，定时记录Binaly Log位置
EventSink设计

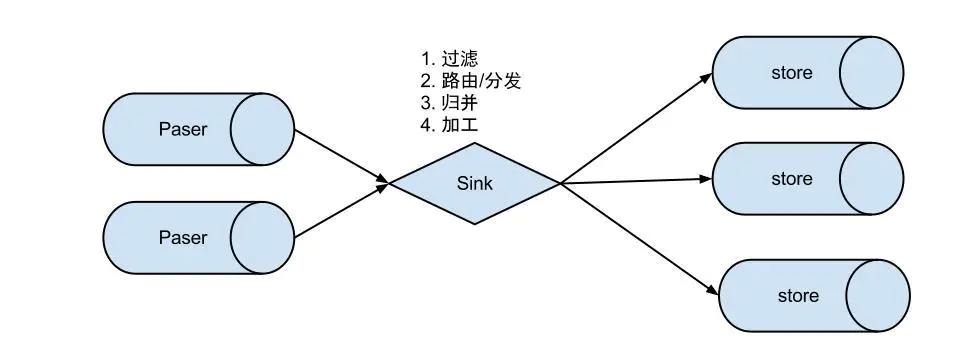

eventSink 数据的归集，使用设置的filter对bin log进行过滤，工作的过程如下。


说明：

数据过滤：支持通配符的过滤模式，表名，字段内容等

数据路由/分发：解决1:n (1个parser对应多个store的模式)

数据归并：解决n:1 (多个parser对应1个store)

数据加工：在进入store之前进行额外的处理，比如join

数据1:n业务

为了合理的利用数据库资源， 一般常见的业务都是按照schema进行隔离，然后在mysql上层或者dao这一层面上，进行一个数据源路由，屏蔽数据库物理位置对开发的影响，阿里系主要是通过cobar/tddl来解决数据源路由问题。

所以，一般一个数据库实例上，会部署多个schema，每个schema会有由1个或者多个业务方关注

数据n:1业务

同样，当一个业务的数据规模达到一定的量级后，必然会涉及到水平拆分和垂直拆分的问题，针对这些拆分的数据需要处理时，就需要链接多个store进行处理，消费的位点就会变成多份，而且数据消费的进度无法得到尽可能有序的保证。

所以，在一定业务场景下，需要将拆分后的增量数据进行归并处理，比如按照时间戳/全局id进行排序归并.

EventStore设计

eventStore 用来存储filter过滤后的数据，canal目前的数据只在这里存储，工作流程如下

  • 目前仅实现了Memory内存模式，后续计划增加本地file存储，mixed混合模式
  • 借鉴了Disruptor的RingBuffer的实现思路

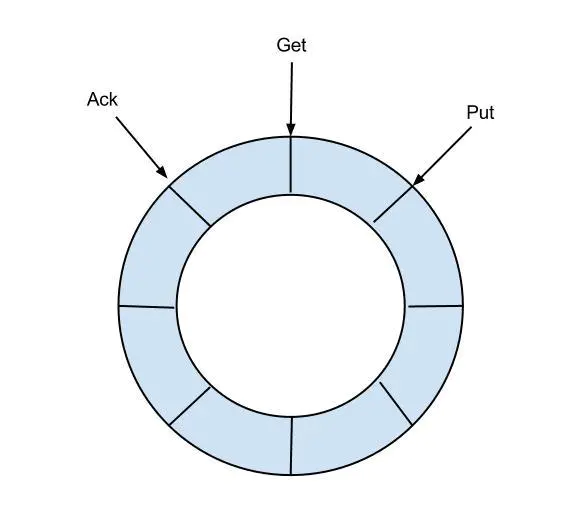

定义了3个cursor

  • Put : Sink模块进行数据存储的最后一次写入位置
  • Get : 数据订阅获取的最后一次提取位置
  • Ack : 数据消费成功的最后一次消费位置

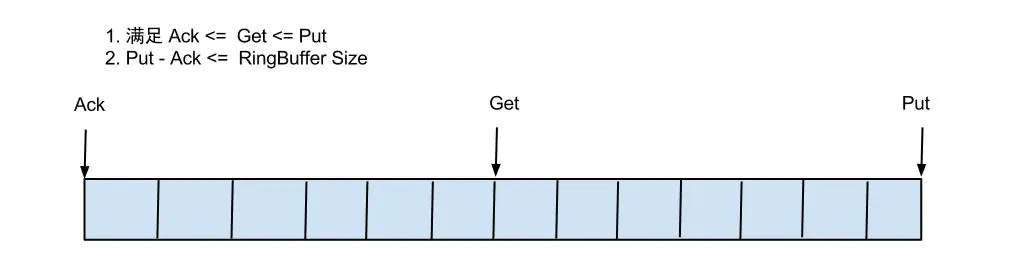

借鉴Disruptor的RingBuffer的实现，将RingBuffer拉直来看：


实现说明：

  • Put/Get/Ack cursor用于递增，采用long型存储
  • buffer的get操作，通过取余或者与操作。(与操作： cusor & (size – 1) , size需要为2的指数，效率比较高)
metaManager

metaManager 用来存储一些原数据，比如消费到的游标，当前活动的server等信息

alarmHandler

alarmHandler 报警，这个一般情况下就是错误日志，理论上应该是可以定制成邮件等形式，但是目前不支持

各个组件目前支持的类型

canal采用了spring bean container的方式来组装一个canal instance ,目的是为了能够更加灵活。

canal通过这些组件的选取可以达到不同使用场景的效果，比如单机的话，一般使用file来存储metadata就行了,HA的话一般使用zookeeper来存储metadata。

eventParser

eventParser 目前只有三种

  • MysqlEventParser 用于解析mysql的日志
  • GroupEventParser 多个eventParser的集合，理论上是对应了分表的情况，可以通过这个合并到一起
  • RdsLocalBinlogEventParser 基于rds的binlog 的复制
eventSink

eventSink 目前只有EntryEventSink 就是基于mysql的binlog数据对象的处理操作

eventStore

eventStore 目前只有一种 MemoryEventStoreWithBuffer，内部使用了一个ringbuffer 也就是说canal解析的数据都是存在内存中的，并没有到zookeeper当中。

metaManager

metaManager 这个比较多，其实根据元数据存放的位置可以分为三大类，memory,file,zookeeper

Canal-HA机制

canal是支持HA的，其实现机制也是依赖zookeeper来实现的，用到的特性有watcher和EPHEMERAL节点(和session生命周期绑定)，与HDFS的HA类似。

canal的ha分为两部分，canal server和canal client分别有对应的ha实现

  • canal server: 为了减少对mysql dump的请求，不同server上的instance(不同server上的相同instance)要求同一时间只能有一个处于running，其他的处于standby状态(standby是instance的状态)。
  • canal client: 为了保证有序性，一份instance同一时间只能由一个canal client进行get/ack/rollback操作，否则客户端接收无法保证有序。

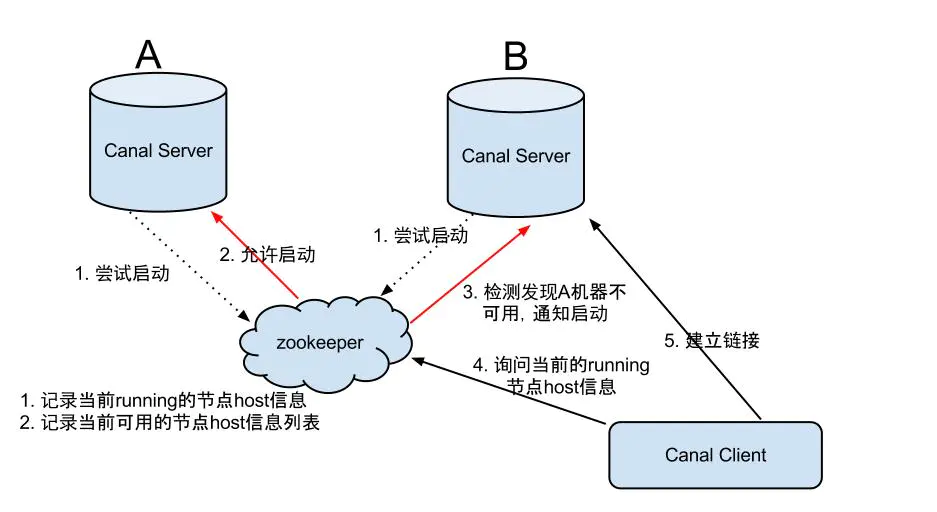

server ha的架构图如下


大致步骤：

  1. canal server要启动某个canal instance时都先向zookeeper_进行一次尝试启动判断_(实现：创建EPHEMERAL节点，谁创建成功就允许谁启动)
  2. 创建zookeeper节点成功后，对应的canal server就启动对应的canal instance，没有创建成功的canal instance就会处于standby状态。
  3. 一旦zookeeper发现canal server A创建的instance节点消失后，立即通知其他的canal server再次进行步骤1的操作，重新选出一个canal server启动instance。
  4. canal client每次进行connect时，会首先向zookeeper询问当前是谁启动了canal instance，然后和其建立链接，一旦链接不可用，会重新尝试connect。

Canal Client的方式和canal server方式类似，也是利用zookeeper的抢占EPHEMERAL节点的方式进行控制.

canal的工作过程

dump日志

启动时去MySQL 进行dump操作的binlog 位置确定

工作的过程。在启动一个canal instance 的时候，首先启动一个eventParser 线程来进行数据的dump 当他去master拉取binlog的时候需要binlog的位置，这个位置的确定是按照如下的顺序来确定的（这个地方讲述的是HA模式哈）。

  1. 在启动的时候判断是否使用zookeeper，如果是zookeeper,看能否拿到 cursor (也就是binlog的信息)，如果能够拿到，把这个信息存到内存中（MemoryLogPositionManager）,然后拿这个信息去mysql中dump binlog
  2. 通过1拿不到的话(一般是zookeeper当中每一，比如第一次搭建的时候，或者因为某些原因zk中的数据被删除了)，就去配置文件配置当中的去拿,把这个信息存到内存中（MemoryLogPositionManager）,然后拿这个信息去mysql中dump binlog
  3. 通过2依然没有拿到的话，就去mysql 中执行一个sql show master status 这个语句会显示当前mysql binlog最后位置的信息，也就是刚写入的binlog所在的位置信息。把这个信息存到内存中（MemoryLogPositionManager）,然后拿这个信息去mysql中dump binlog。

后面的eventParser的操作就会以内存中（MemoryLogPositionManager）存储的binlog位置去master进行dump操作了。

mysql的show master status 操作

COPYmysql> show master statusG
*************************** 1. row ***************************
             File: mysql-bin.000028
         Position: 635762367
     Binlog_Do_DB:
 Binlog_Ignore_DB:
Executed_Gtid_Set: 18db0532-6a08-11e8-a13e-52540042a113:1-2784514,
318556ef-4e47-11e6-81b6-52540097a9a8:1-30002,
ac5a3780-63ad-11e8-a9ac-52540042a113:1-5,
be44d87c-4f25-11e6-a0a8-525400de9ffd:1-156349782
1 row in set (0.00 sec

归集(sink)和存储(store)

数据在dump回来之后进行的归集(sink)和存储(store)

sink操作是可以支撑将多个eventParser的数据进行过滤filter

filter使用的是instance.properties中配置的filter,当然这个filter也可以由canal的client端在进行subscribe的时候进行设置。如果在client端进行了设置，那么服务端配置文件instance.properties的配置都会失效

sink 之后将过滤后的数据存储到eventStore当中去。

目前eventStore的实现只有一个MemoryEventStoreWithBuffer,也就是基于内存的ringbuffer,使用这个store有一个特点，这个ringbuffer是基于内存的，大小是有限制的(bufferSize = 16 * 1024 也就是16M)，所以，当canal的客户端消费比较慢的时候,ringbuffer中存满了就会阻塞sink操作，那么正读取mysql binlog的eventParser线程也会受阻。
  这种设计其实也是有道理的。 因为canal的操作是pull 模型，不是producer push的模型，所以他没必要存储太多数据，这样就可以避免了数据存储和持久化管理的一些问题。使数据管理的复杂度大大降低。

上面这些整个是canal的parser 线程的工作流程，主要对应的就是将数据从mysql搞下来，做一些基本的归集和过滤，然后存储到内存中。

binlog的消费者

canal从mysql订阅了binlog以后主要还是想要给消费者使用。那么binlog是在什么时候被消费呢。这就是另一条主线了。就像咱们做一个toC的系统，管理系统是必须的，用户使用的app或者web又是一套，eventParser 线程就像是管理系统，往里面录入基础数据。canal的client就像是app端一样，是这些数据的消费方。
  binlog的主要消费者就是canal的client端。使用的协议是基于tcp的google.protobuf,当然tcp的模式是io多路复用，也就是nio。当我们的client发起请求之后，canal的server端就会从eventStore中将数据传输给客户端。根据客户端的ack机制，将binlog的元数据信息定期同步到zookeeper当中。

canal的目录结构

配置父目录：
在下面可以看到

COPYcanal
├── bin
│   ├── canal.pid
│   ├── startup.bat
│   ├── startup.sh
│   └── stop.sh
└── conf
    ├── canal.properties
    ├── gamer ---目录
    ├── ww_social ---目录
    ├── wother ---目录
    ├── nihao ---目录
    ├── liveim ---目录
    ├── logback.xml
    ├── spring ---目录
    ├── ym ---目录
    └── xrm_ppp ---目录

这里是全部展开的目录

COPYcanal
├── bin
│   ├── canal.pid
│   ├── startup.bat
│   ├── startup.sh
│   └── stop.sh
└── conf
    ├── canal.properties
    ├── game_center
    │   └── instance.properties
    ├── ww_social
    │   ├── h2.mv.db
    │   ├── h2.trace.db
    │   └── instance.properties
    ├── wwother
    │   ├── h2.mv.db
    │   └── instance.properties
    ├── nihao
    │   ├── h2.mv.db
    │   ├── h2.trace.db
    │   └── instance.properties
    ├── movie
    │   ├── h2.mv.db
    │   └── instance.properties
    ├── logback.xml
    ├── spring
    │   ├── default-instance.xml
    │   ├── file-instance.xml
    │   ├── group-instance.xml
    │   ├── local-instance.xml
    │   ├── memory-instance.xml
    │   └── tsdb
    │       ├── h2-tsdb.xml
    │       ├── mysql-tsdb.xml
    │       ├── sql
    │       └── sql-map
    └── ym
        └── instance.properties

Canal应用场景

同步缓存redis/全文搜索ES

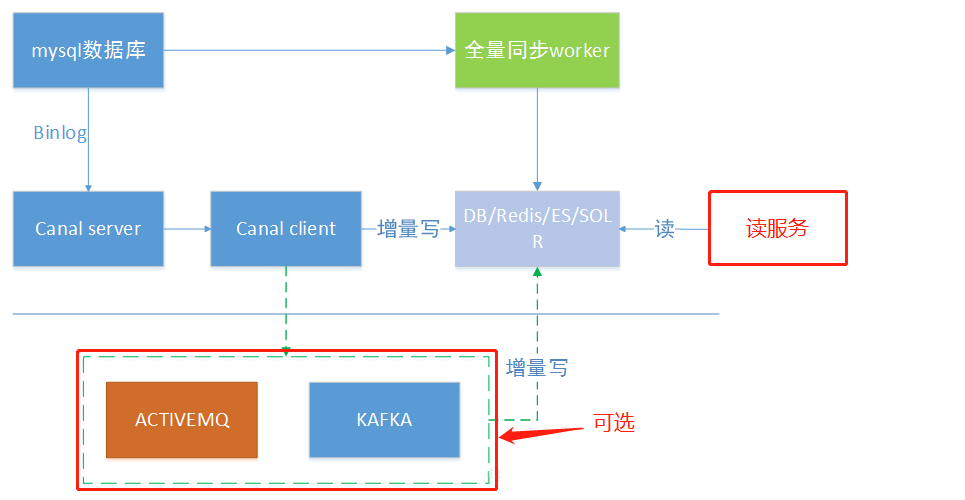

canal一个常见应用场景是同步缓存/全文搜索，当数据库变更后通过binlog进行缓存/ES的增量更新。当缓存/ES更新出现问题时，应该回退binlog到过去某个位置进行重新同步，并提供全量刷新缓存/ES的方法，如下图所示。


下发任务

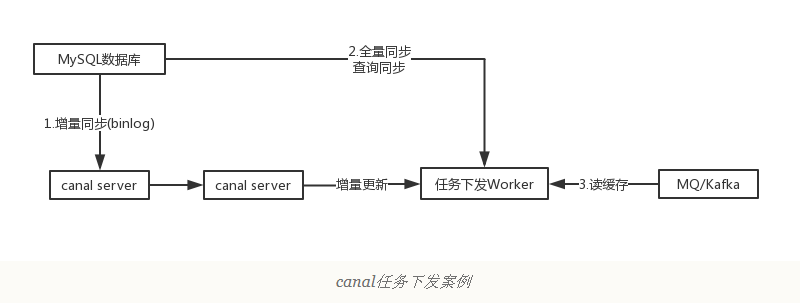

　　另一种常见应用场景是下发任务，当数据变更时需要通知其他依赖系统。其原理是任务系统监听数据库变更，然后将变更的数据写入MQ/kafka进行任务下发，比如商品数据变更后需要通知商品详情页、列表页、搜索页等先关系统。这种方式可以保证数据下发的精确性，通过MQ发送消息通知变更缓存是无法做到这一点的，而且业务系统中不会散落着各种下发MQ的代码，从而实现了下发归集，如下图所示。

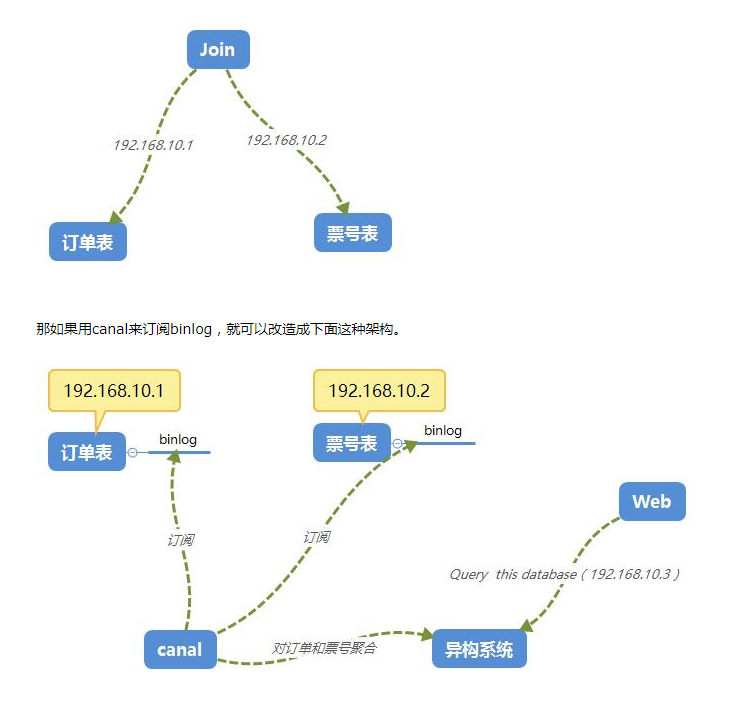

数据异构

在大型网站架构中，DB都会采用分库分表来解决容量和性能问题，但分库分表之后带来的新问题。比如不同维度的查询或者聚合查询，此时就会非常棘手。一般我们会通过数据异构机制来解决此问题。

所谓的数据异构，那就是将需要join查询的多表按照某一个维度又聚合在一个DB中。让你去查询。canal就是实现数据异构的手段之一。


本文由传智教育博学谷狂野架构师教研团队发布。

如果本文对您有帮助，欢迎关注和点赞；如果您有任何建议也可留言评论或私信，您的支持是我坚持创作的动力。

转载请注明出处！
