FPGA用ROM输出正弦波

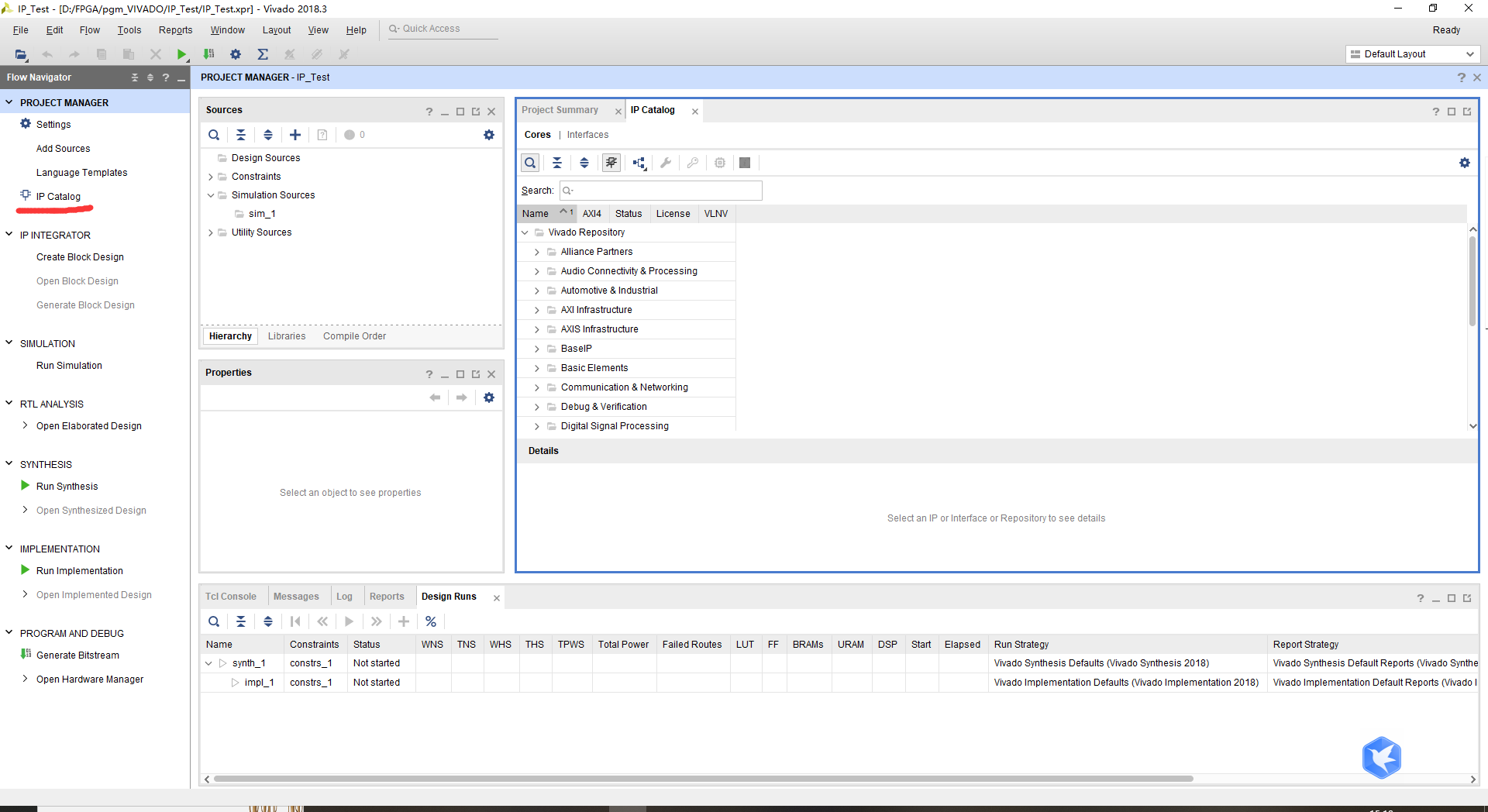

1、创建工程后点击IP Catalog

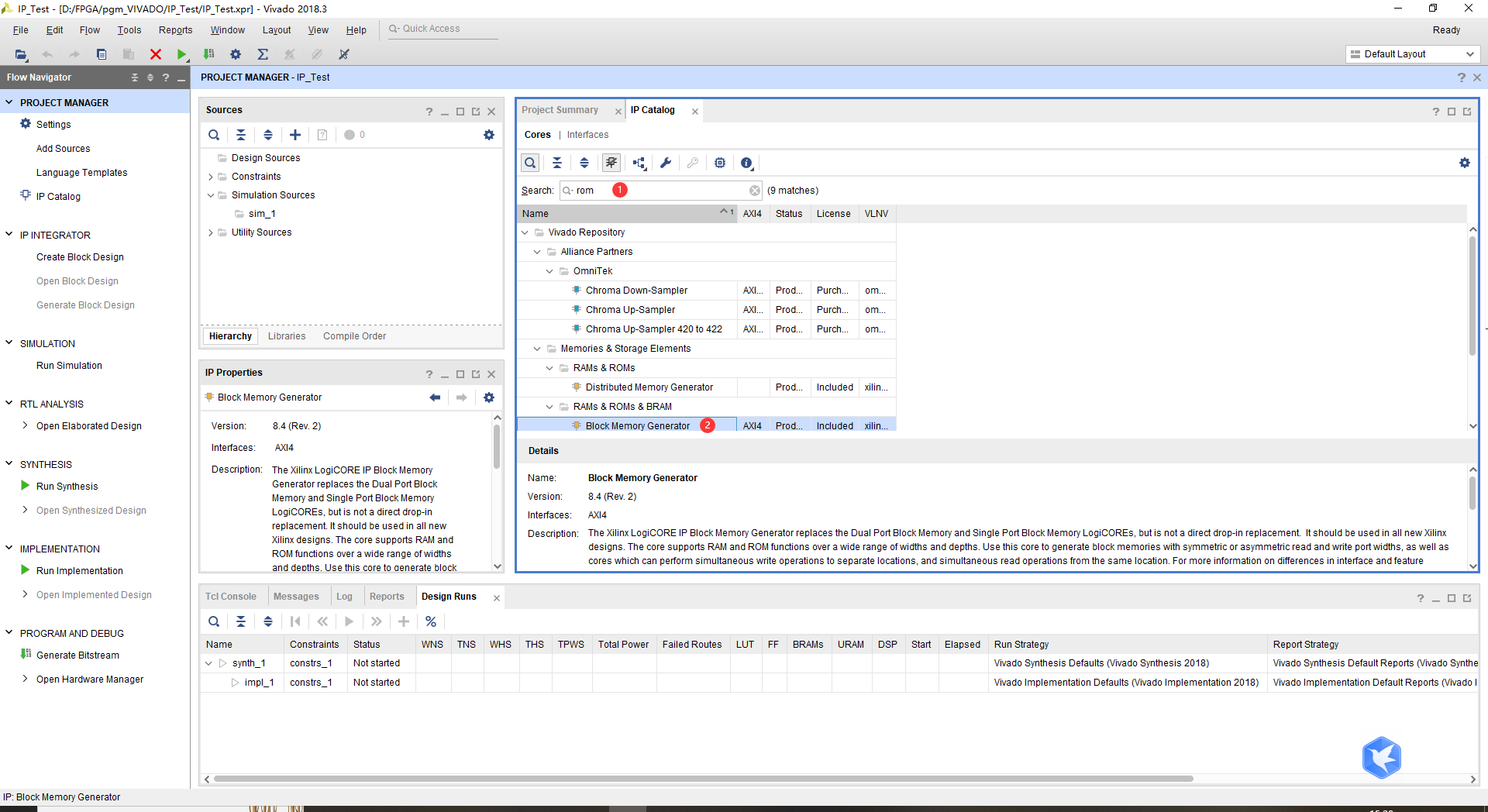

2、在搜索栏搜索ROM，并选择Block Memory Generator

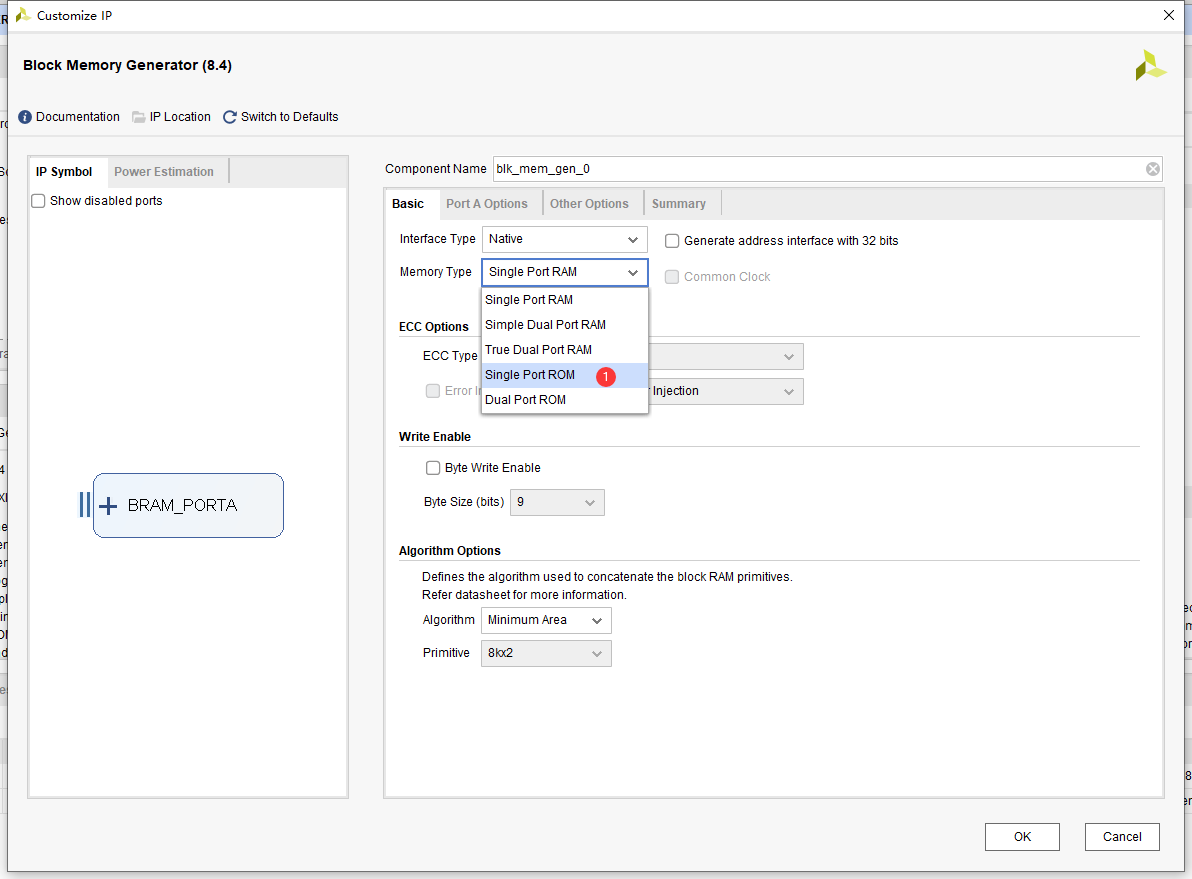

3、在弹出来的界面中选择单口ROM

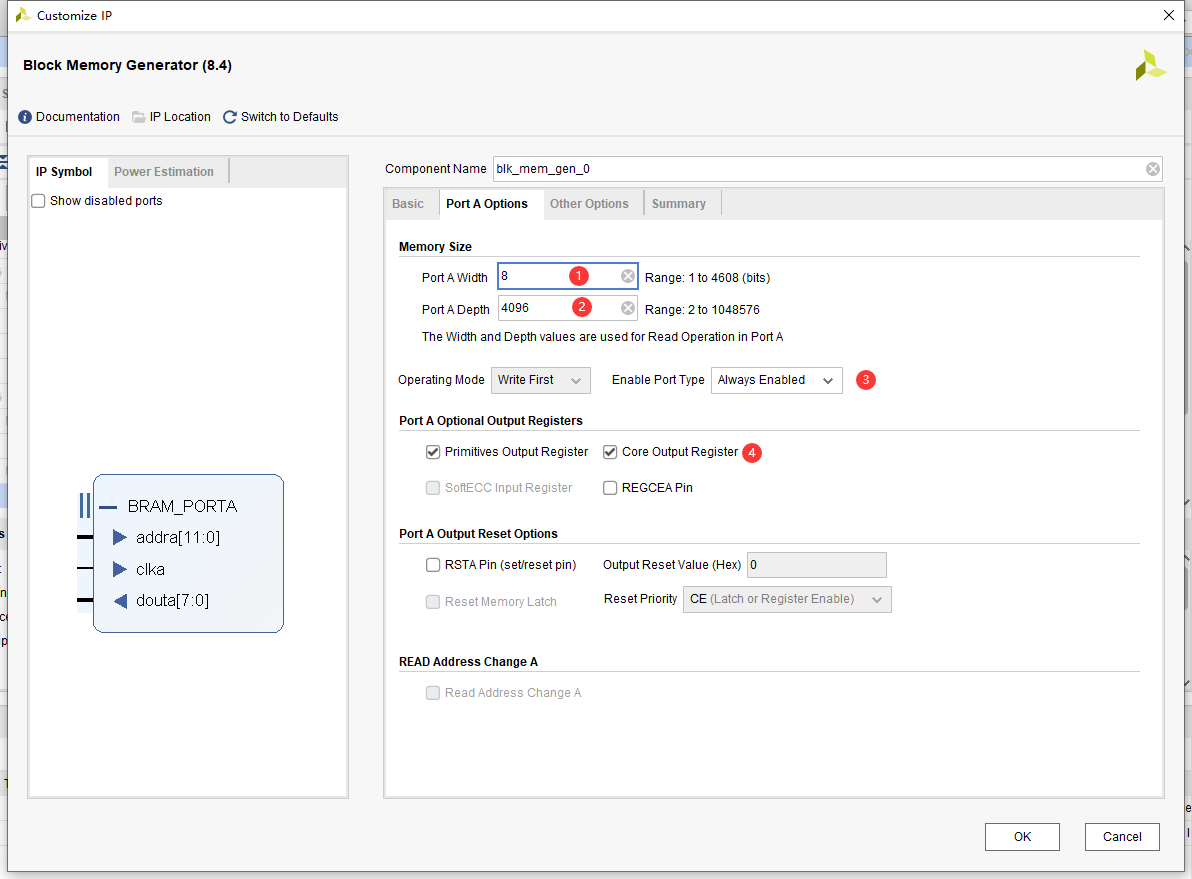

4、然后修改位宽和深度（这里根据我的需求设置为8位宽，4096深度）；并把使能端口取消；勾上Core Output Register，使数据延迟一个时钟周期输出；由于有primitives Output Register的原因总的会延迟两拍输出。。

5、然后打开小梅哥的Mif精灵，选择Xilinx、位宽为8为，深度为4096、最大值为256然后点击OK后在软件所在的文件夹生成coe文件。

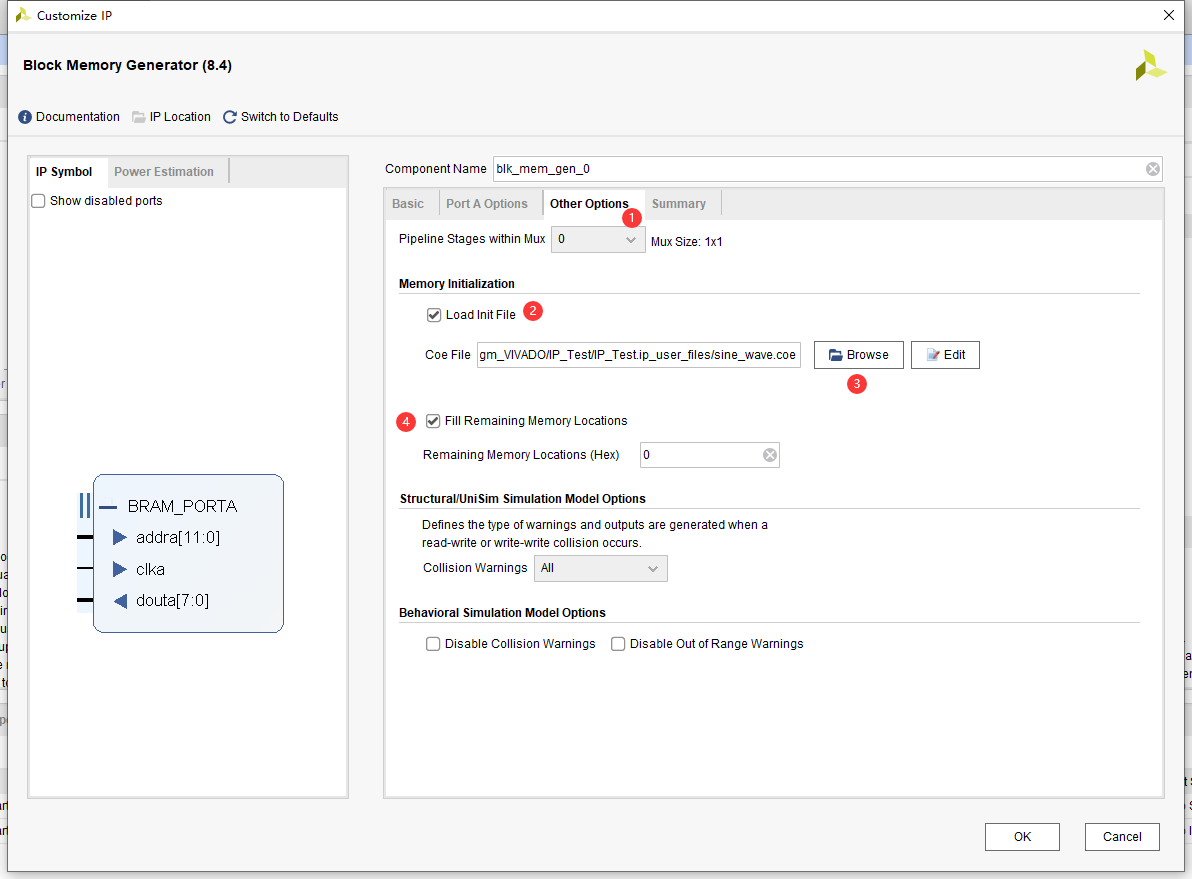

6、将coe文件放在找得到的地方，并来到Other Options，勾上Load Init File,点击Browse找到coe文件。第4步为将未用到的存储单元填充一个指定的数字，这里填充的数字为0。

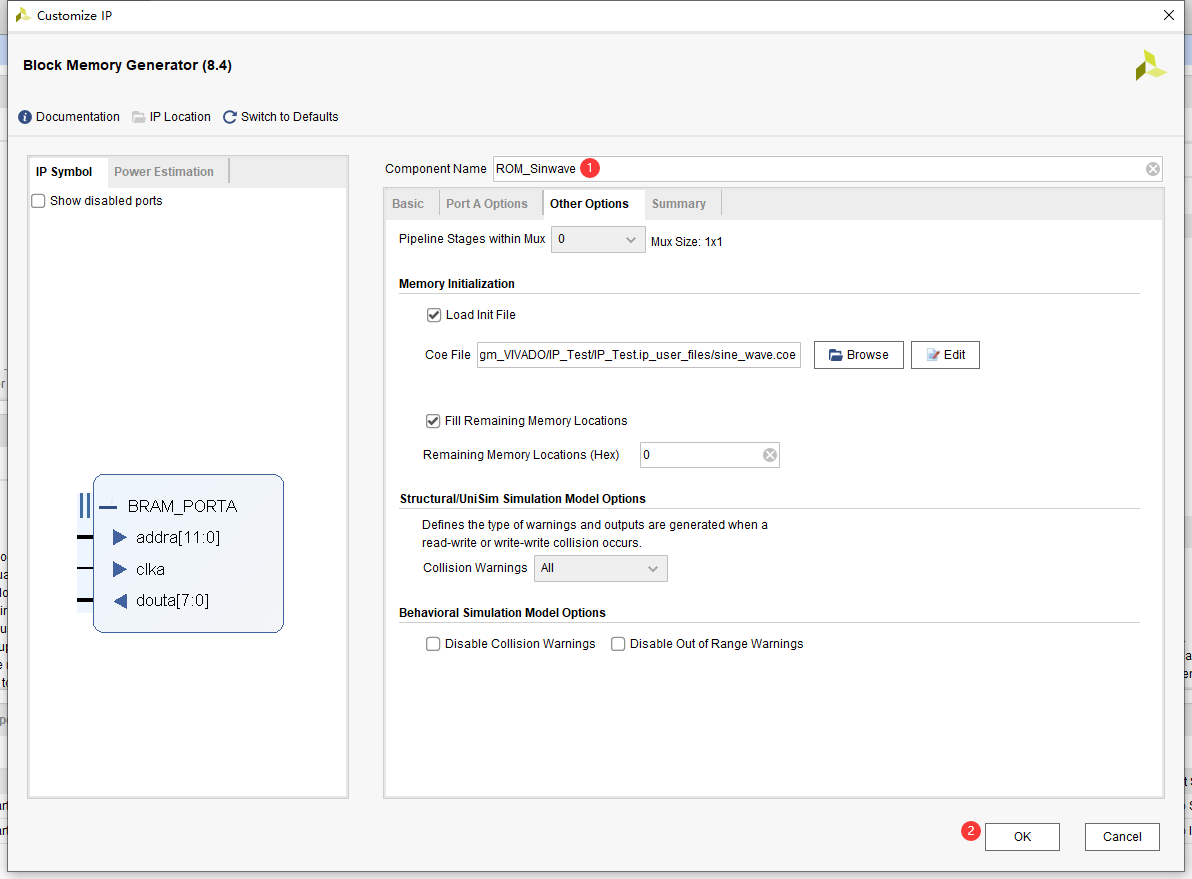

7、修改名字后点击OK生成该ROM核

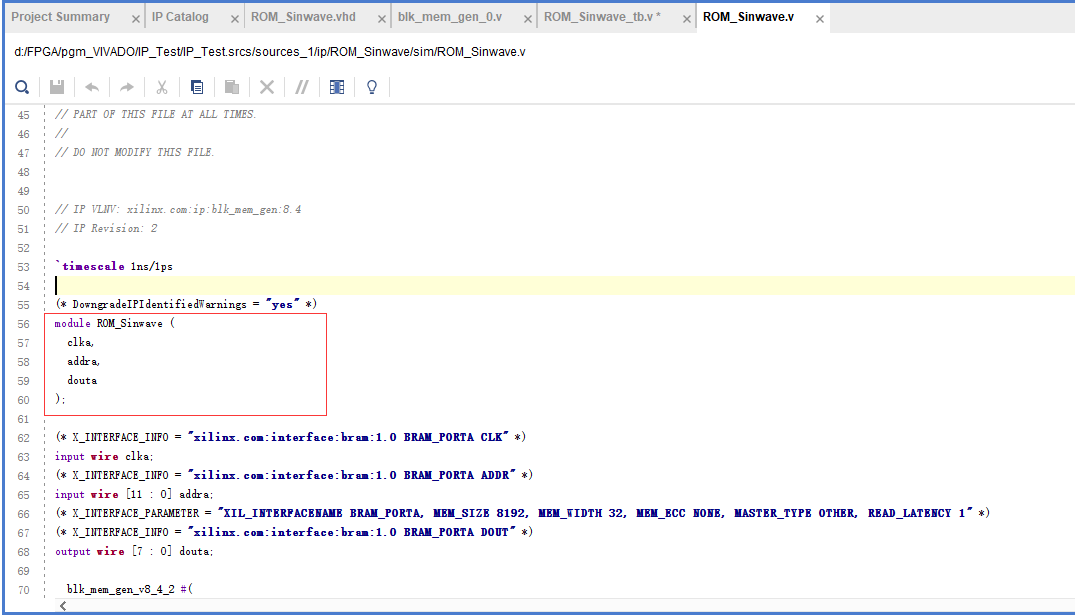

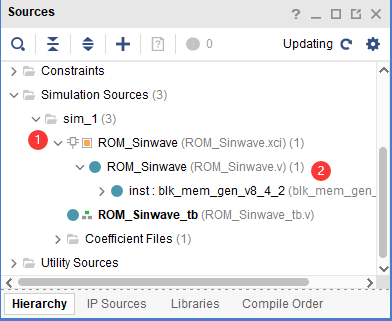

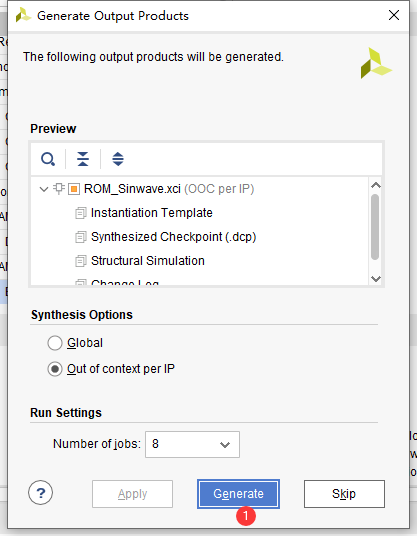

8、展开IP核，点击verilog文件，可以看到端口模块。（如果生成的是HDL文件，这里建议生成ip核之前将一个Verilog文件设置为顶层，这样就生成Verilog文件了）

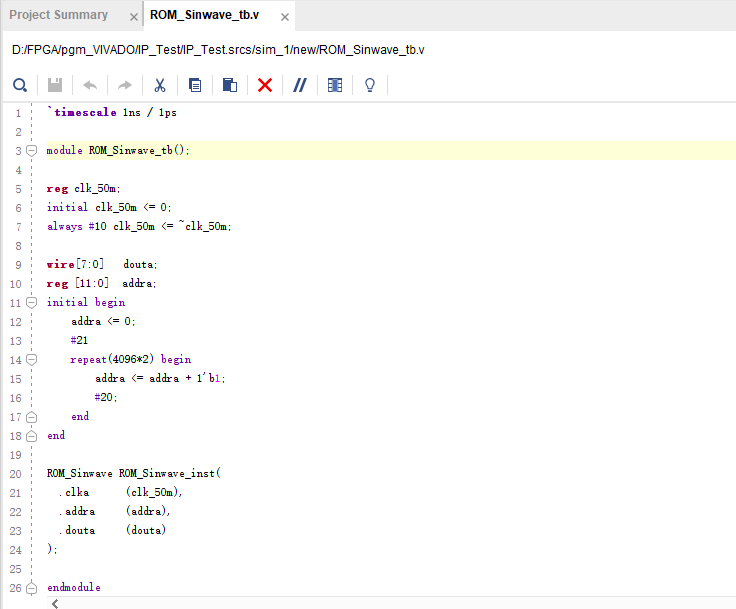

9、编写tb文件，例化IP核，进行仿真。

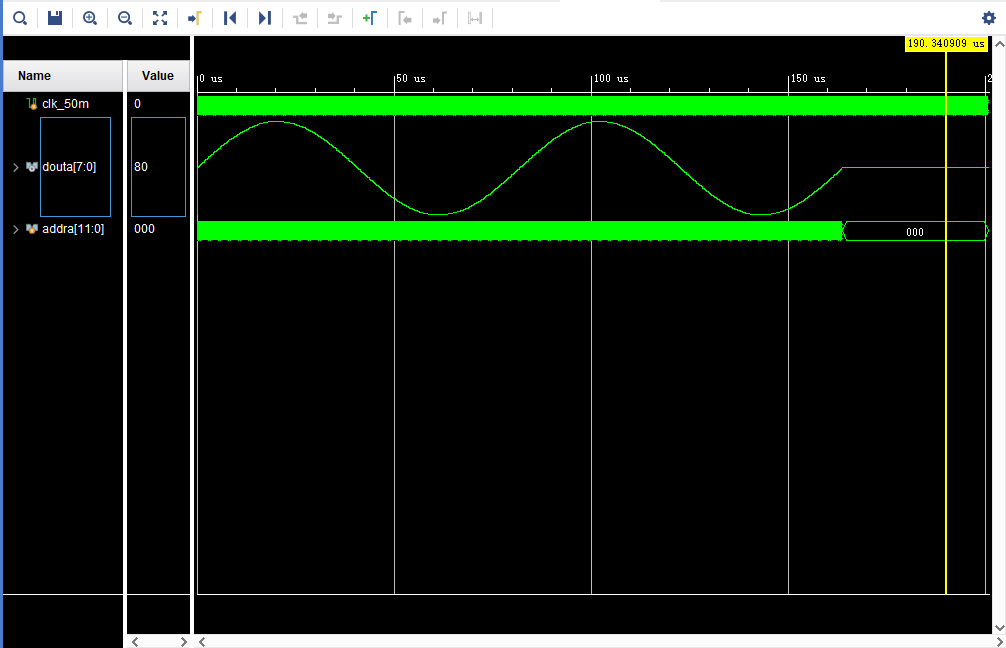

10、仿真结果
