Nacos集群搭建

集群结构图

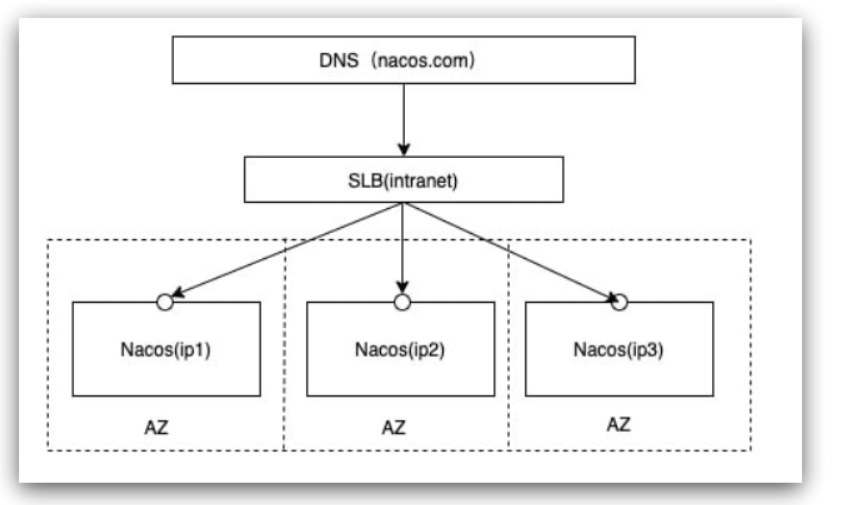

官方给出的Nacos集群图：

在这里插入图片描述

其中包含3个nacos节点，然后一个负载均衡器代理3个Nacos。这里负载均衡器可以使用nginx。

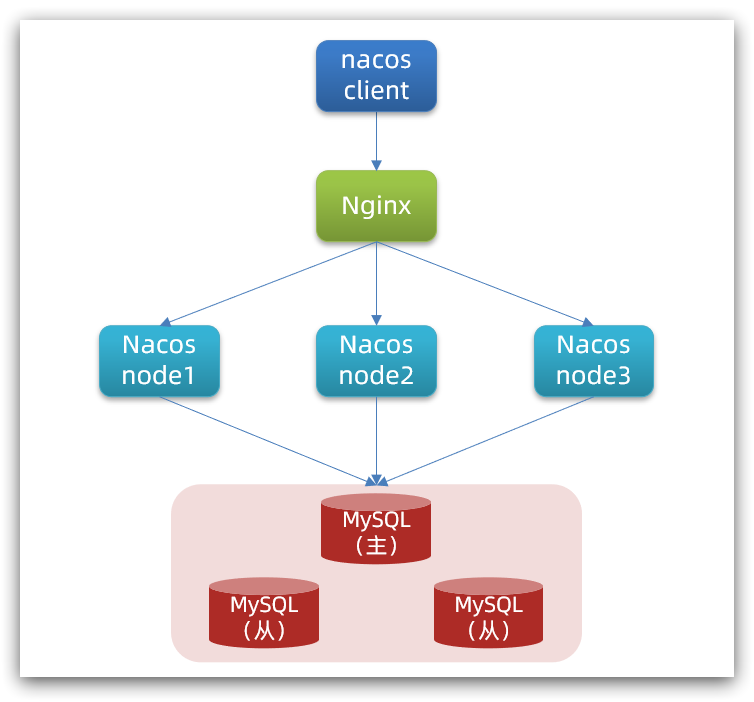

我们计划的集群结构：

在这里插入图片描述

三个nacos节点的地址：

节点	ip	port
nacos1	192.168.150.1	8845
nacos2	192.168.150.1	8846
nacos3	192.168.150.1	8847

搭建集群的基本步骤

搭建数据库，初始化数据库表结构
下载nacos安装包
配置nacos
启动nacos集群
nginx反向代理

初始化数据库

Nacos默认数据存储在内嵌数据库Derby中，不属于生产可用的数据库。

官方推荐的最佳实践是使用带有主从的高可用数据库集群，这里我们以单点的数据库为例来讲解。

首先新建一个数据库，命名为nacos，而后导入下面的SQL：

CREATE TABLE `config_info` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT "id",
  `data_id` varchar(255) NOT NULL COMMENT "data_id",
  `group_id` varchar(255) DEFAULT NULL,
  `content` longtext NOT NULL COMMENT "content",
  `md5` varchar(32) DEFAULT NULL COMMENT "md5",
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "创建时间",
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "修改时间",
  `src_user` text COMMENT "source user",
  `src_ip` varchar(50) DEFAULT NULL COMMENT "source ip",
  `app_name` varchar(128) DEFAULT NULL,
  `tenant_id` varchar(128) DEFAULT "" COMMENT "租户字段",
  `c_desc` varchar(256) DEFAULT NULL,
  `c_use` varchar(64) DEFAULT NULL,
  `effect` varchar(64) DEFAULT NULL,
  `type` varchar(64) DEFAULT NULL,
  `c_schema` text,
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_configinfo_datagrouptenant` (`data_id`,`group_id`,`tenant_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="config_info";

/******************************************/
/*   数据库全名 = nacos_config   */
/*   表名称 = config_info_aggr   */
/******************************************/
CREATE TABLE `config_info_aggr` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT "id",
  `data_id` varchar(255) NOT NULL COMMENT "data_id",
  `group_id` varchar(255) NOT NULL COMMENT "group_id",
  `datum_id` varchar(255) NOT NULL COMMENT "datum_id",
  `content` longtext NOT NULL COMMENT "内容",
  `gmt_modified` datetime NOT NULL COMMENT "修改时间",
  `app_name` varchar(128) DEFAULT NULL,
  `tenant_id` varchar(128) DEFAULT "" COMMENT "租户字段",
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_configinfoaggr_datagrouptenantdatum` (`data_id`,`group_id`,`tenant_id`,`datum_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="增加租户字段";


/******************************************/
/*   数据库全名 = nacos_config   */
/*   表名称 = config_info_beta   */
/******************************************/
CREATE TABLE `config_info_beta` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT "id",
  `data_id` varchar(255) NOT NULL COMMENT "data_id",
  `group_id` varchar(128) NOT NULL COMMENT "group_id",
  `app_name` varchar(128) DEFAULT NULL COMMENT "app_name",
  `content` longtext NOT NULL COMMENT "content",
  `beta_ips` varchar(1024) DEFAULT NULL COMMENT "betaIps",
  `md5` varchar(32) DEFAULT NULL COMMENT "md5",
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "创建时间",
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "修改时间",
  `src_user` text COMMENT "source user",
  `src_ip` varchar(50) DEFAULT NULL COMMENT "source ip",
  `tenant_id` varchar(128) DEFAULT "" COMMENT "租户字段",
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_configinfobeta_datagrouptenant` (`data_id`,`group_id`,`tenant_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="config_info_beta";

/******************************************/
/*   数据库全名 = nacos_config   */
/*   表名称 = config_info_tag   */
/******************************************/
CREATE TABLE `config_info_tag` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT "id",
  `data_id` varchar(255) NOT NULL COMMENT "data_id",
  `group_id` varchar(128) NOT NULL COMMENT "group_id",
  `tenant_id` varchar(128) DEFAULT "" COMMENT "tenant_id",
  `tag_id` varchar(128) NOT NULL COMMENT "tag_id",
  `app_name` varchar(128) DEFAULT NULL COMMENT "app_name",
  `content` longtext NOT NULL COMMENT "content",
  `md5` varchar(32) DEFAULT NULL COMMENT "md5",
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "创建时间",
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "修改时间",
  `src_user` text COMMENT "source user",
  `src_ip` varchar(50) DEFAULT NULL COMMENT "source ip",
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_configinfotag_datagrouptenanttag` (`data_id`,`group_id`,`tenant_id`,`tag_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="config_info_tag";

/******************************************/
/*   数据库全名 = nacos_config   */
/*   表名称 = config_tags_relation   */
/******************************************/
CREATE TABLE `config_tags_relation` (
  `id` bigint(20) NOT NULL COMMENT "id",
  `tag_name` varchar(128) NOT NULL COMMENT "tag_name",
  `tag_type` varchar(64) DEFAULT NULL COMMENT "tag_type",
  `data_id` varchar(255) NOT NULL COMMENT "data_id",
  `group_id` varchar(128) NOT NULL COMMENT "group_id",
  `tenant_id` varchar(128) DEFAULT "" COMMENT "tenant_id",
  `nid` bigint(20) NOT NULL AUTO_INCREMENT,
  PRIMARY KEY (`nid`),
  UNIQUE KEY `uk_configtagrelation_configidtag` (`id`,`tag_name`,`tag_type`),
  KEY `idx_tenant_id` (`tenant_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="config_tag_relation";

/******************************************/
/*   数据库全名 = nacos_config   */
/*   表名称 = group_capacity   */
/******************************************/
CREATE TABLE `group_capacity` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT "主键ID",
  `group_id` varchar(128) NOT NULL DEFAULT "" COMMENT "Group ID，空字符表示整个集群",
  `quota` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "配额，0表示使用默认值",
  `usage` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "使用量",
  `max_size` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "单个配置大小上限，单位为字节，0表示使用默认值",
  `max_aggr_count` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "聚合子配置最大个数，，0表示使用默认值",
  `max_aggr_size` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "单个聚合数据的子配置大小上限，单位为字节，0表示使用默认值",
  `max_history_count` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "最大变更历史数量",
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "创建时间",
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "修改时间",
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_group_id` (`group_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="集群、各Group容量信息表";

/******************************************/
/*   数据库全名 = nacos_config   */
/*   表名称 = his_config_info   */
/******************************************/
CREATE TABLE `his_config_info` (
  `id` bigint(64) unsigned NOT NULL,
  `nid` bigint(20) unsigned NOT NULL AUTO_INCREMENT,
  `data_id` varchar(255) NOT NULL,
  `group_id` varchar(128) NOT NULL,
  `app_name` varchar(128) DEFAULT NULL COMMENT "app_name",
  `content` longtext NOT NULL,
  `md5` varchar(32) DEFAULT NULL,
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP,
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP,
  `src_user` text,
  `src_ip` varchar(50) DEFAULT NULL,
  `op_type` char(10) DEFAULT NULL,
  `tenant_id` varchar(128) DEFAULT "" COMMENT "租户字段",
  PRIMARY KEY (`nid`),
  KEY `idx_gmt_create` (`gmt_create`),
  KEY `idx_gmt_modified` (`gmt_modified`),
  KEY `idx_did` (`data_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="多租户改造";


/******************************************/
/*   数据库全名 = nacos_config   */
/*   表名称 = tenant_capacity   */
/******************************************/
CREATE TABLE `tenant_capacity` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT "主键ID",
  `tenant_id` varchar(128) NOT NULL DEFAULT "" COMMENT "Tenant ID",
  `quota` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "配额，0表示使用默认值",
  `usage` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "使用量",
  `max_size` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "单个配置大小上限，单位为字节，0表示使用默认值",
  `max_aggr_count` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "聚合子配置最大个数",
  `max_aggr_size` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "单个聚合数据的子配置大小上限，单位为字节，0表示使用默认值",
  `max_history_count` int(10) unsigned NOT NULL DEFAULT "0" COMMENT "最大变更历史数量",
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "创建时间",
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT "修改时间",
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_tenant_id` (`tenant_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="租户容量信息表";


CREATE TABLE `tenant_info` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT "id",
  `kp` varchar(128) NOT NULL COMMENT "kp",
  `tenant_id` varchar(128) default "" COMMENT "tenant_id",
  `tenant_name` varchar(128) default "" COMMENT "tenant_name",
  `tenant_desc` varchar(256) DEFAULT NULL COMMENT "tenant_desc",
  `create_source` varchar(32) DEFAULT NULL COMMENT "create_source",
  `gmt_create` bigint(20) NOT NULL COMMENT "创建时间",
  `gmt_modified` bigint(20) NOT NULL COMMENT "修改时间",
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_tenant_info_kptenantid` (`kp`,`tenant_id`),
  KEY `idx_tenant_id` (`tenant_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT="tenant_info";

CREATE TABLE `users` (
	`username` varchar(50) NOT NULL PRIMARY KEY,
	`password` varchar(500) NOT NULL,
	`enabled` boolean NOT NULL
);

CREATE TABLE `roles` (
	`username` varchar(50) NOT NULL,
	`role` varchar(50) NOT NULL,
	UNIQUE INDEX `idx_user_role` (`username` ASC, `role` ASC) USING BTREE
);

CREATE TABLE `permissions` (
    `role` varchar(50) NOT NULL,
    `resource` varchar(255) NOT NULL,
    `action` varchar(8) NOT NULL,
    UNIQUE INDEX `uk_role_permission` (`role`,`resource`,`action`) USING BTREE
);

INSERT INTO users (username, password, enabled) VALUES ("nacos", "$2a$10$EuWPZHzz32dJN7jexM34MOeYirDdFAZm2kuWj7VEOJhhZkDrxfvUu", TRUE);

INSERT INTO roles (username, role) VALUES ("nacos", "ROLE_ADMIN");

下载Nacos

nacos在GitHub上有下载地址：https://github.com/alibaba/nacos/tags，可以选择任意版本下载。

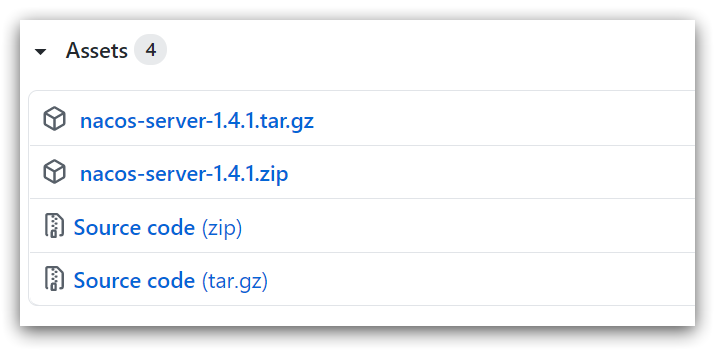

这里我用的是1.4.1版本：

在这里插入图片描述

配置Nacos

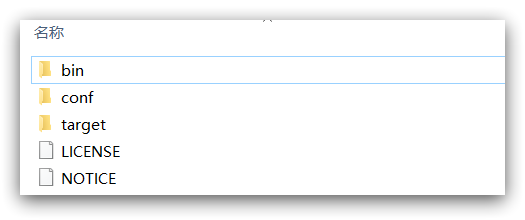

将这个包解压到任意非中文目录下，如图：

在这里插入图片描述

目录说明：

bin：启动脚本
conf：配置文件

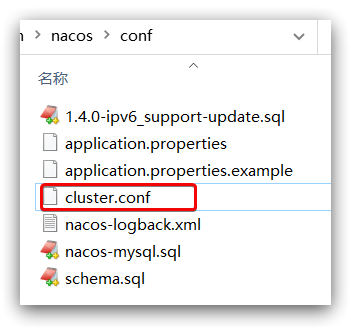

进入nacos的conf目录，修改配置文件cluster.conf.example，重命名为cluster.conf：

在这里插入图片描述

然后添加内容：

192.168.211.1:8845
192.168.211.1.8846
192.168.211.1.8847

修改application.properties文件，添加数据库配置

spring.datasource.platform=mysql

db.num=1

db.url.0=jdbc:mysql://127.0.0.1:3306/nacos?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC
db.user.0=root
db.password.0=123

启动

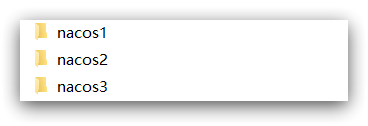

将nacos文件夹复制三份，分别命名为：nacos1、nacos2、nacos3

在这里插入图片描述

然后分别修改三个文件夹中的application.properties，

nacos1:

server.port=8845
nacos.inetutils.ip-address=192.168.211.1

nacos2:

server.port=8846
nacos.inetutils.ip-address=192.168.211.1

nacos3:

server.port=8847
nacos.inetutils.ip-address=192.168.211.1

然后分别启动三个nacos节点：

startup.cmd

nginx反向代理

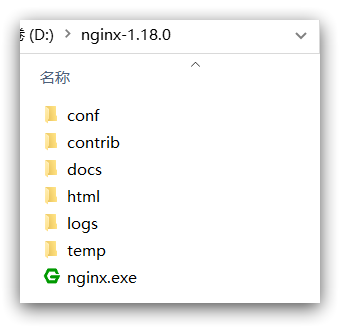

下载nginx安装包解压到任意非中文目录下：

在这里插入图片描述

修改conf/nginx.conf文件，配置如下：

upstream nacos-cluster {
    server 192.168.211.1:8845;
	server 192.168.211.1:8846;
	server 192.168.211.1:8847;
}

server {
    listen       80;
    server_name  localhost;

    location / {
        proxy_pass http://nacos-cluster;
    }
}

而后在浏览器访问：http://localhost/nacos即可。

代码中application.yml文件配置如下：

spring:
  cloud:
    nacos:
      server-addr: localhost:80 # Nacos地址

优化

实际部署时，需要给做反向代理的nginx服务器设置一个域名，这样后续如果有服务器迁移nacos的客户端也无需更改配置.

Nacos的各个节点应该部署到多个不同服务器，做好容灾和隔离
