跟我学Python图像处理丨带你掌握傅里叶变换原理及实现

摘要：傅里叶变换主要是将时间域上的信号转变为频率域上的信号，用来进行图像除噪、图像增强等处理。

本文分享自华为云社区《[Python图像处理] 二十二.Python图像傅里叶变换原理及实现》，作者：eastmount。

本文主要讲解图像傅里叶变换的相关内容，在数字图像处理中，有两个经典的变换被广泛应用——傅里叶变换和霍夫变换。其中，傅里叶变换主要是将时间域上的信号转变为频率域上的信号，用来进行图像除噪、图像增强等处理。

图像傅里叶变换原理

傅里叶变换（Fourier Transform，简称FT）常用于数字信号处理，它的目的是将时间域上的信号转变为频率域上的信号。随着域的不同，对同一个事物的了解角度也随之改变，因此在时域中某些不好处理的地方，在频域就可以较为简单的处理。同时，可以从频域里发现一些原先不易察觉的特征。傅里叶定理指出“任何连续周期信号都可以表示成（或者无限逼近）一系列正弦信号的叠加。”

下面引用李老师“Python+OpenCV图像处理”中的一个案例，非常推荐同学们去学习。如下图所示，他将某饮料的制作过程的时域角度转换为频域角度。

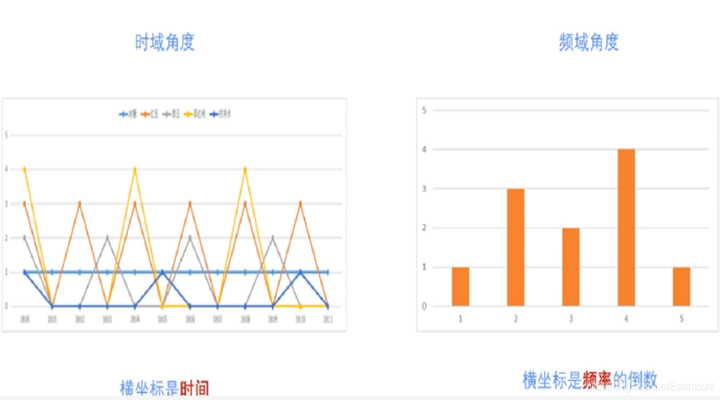

绘制对应的时间图和频率图如下所示：

傅里叶公式如下，其中w表示频率，t表示时间，为复变函数。它将时间域的函数表示为频率域的函数f(t)的积分。

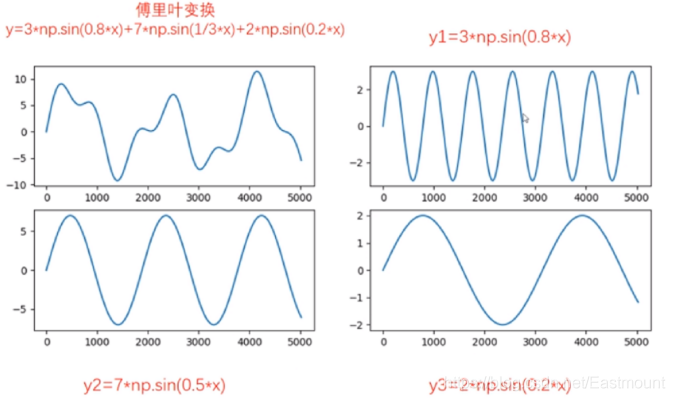

傅里叶变换认为一个周期函数（信号）包含多个频率分量，任意函数（信号）f(t)可通过多个周期函数（或基函数）相加合成。从物理角度理解，傅里叶变换是以一组特殊的函数（三角函数）为正交基，对原函数进行线性变换，物理意义便是原函数在各组基函数的投影。如下图所示，它是由三条正弦曲线组合成。

傅里叶变换可以应用于图像处理中，经过对图像进行变换得到其频谱图。从谱频图里频率高低来表征图像中灰度变化剧烈程度。图像中的边缘信号和噪声信号往往是高频信号，而图像变化频繁的图像轮廓及背景等信号往往是低频信号。这时可以有针对性的对图像进行相关操作，例如图像除噪、图像增强和锐化等。

二维图像的傅里叶变换可以用以下数学公式（15-3）表达，其中f是空间域（Spatial Domain）)值，F是频域（Frequency Domain）值

对上面的傅里叶变换有了大致的了解之后，下面通过Numpy和OpenCV分别讲解图像傅里叶变换的算法及操作代码。

二.Numpy实现傅里叶变换

Numpy中的 FFT包提供了函数 np.fft.fft2()可以对信号进行快速傅里叶变换，其函数原型如下所示，该输出结果是一个复数数组（Complex Ndarry）。

fft2(a, s=None, axes=(-2, -1), norm=None)

• a表示输入图像，阵列状的复杂数组
• s表示整数序列，可以决定输出数组的大小。输出可选形状（每个转换轴的长度），其中s[0]表示轴0，s[1]表示轴1。对应fit(x,n)函数中的n，沿着每个轴，如果给定的形状小于输入形状，则将剪切输入。如果大于则输入将用零填充。如果未给定’s’，则使用沿’axles’指定的轴的输入形状
• axes表示整数序列，用于计算FFT的可选轴。如果未给出，则使用最后两个轴。“axes”中的重复索引表示对该轴执行多次转换，一个元素序列意味着执行一维FFT
• norm包括None和ortho两个选项，规范化模式（请参见numpy.fft）。默认值为无

Numpy中的fft模块有很多函数，相关函数如下：

#计算一维傅里叶变换
numpy.fft.fft(a, n=None, axis=-1, norm=None)
#计算二维的傅里叶变换
numpy.fft.fft2(a, n=None, axis=-1, norm=None)
#计算n维的傅里叶变换
numpy.fft.fftn()
#计算n维实数的傅里叶变换
numpy.fft.rfftn()
#返回傅里叶变换的采样频率
numpy.fft.fftfreq()
#将FFT输出中的直流分量移动到频谱中央
numpy.fft.shift()

下面的代码是通过Numpy库实现傅里叶变换，调用np.fft.fft2()快速傅里叶变换得到频率分布，接着调用np.fft.fftshift()函数将中心位置转移至中间，最终通过Matplotlib显示效果图。

# -*- coding: utf-8 -*-
import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt
#读取图像
img = cv.imread("test.png", 0)
#快速傅里叶变换算法得到频率分布
f = np.fft.fft2(img)
#默认结果中心点位置是在左上角,
#调用fftshift()函数转移到中间位置
fshift = np.fft.fftshift(f)
#fft结果是复数, 其绝对值结果是振幅
fimg = np.log(np.abs(fshift))
#展示结果
plt.subplot(121), plt.imshow(img, "gray"), plt.title("Original Fourier")
plt.axis("off")
plt.subplot(122), plt.imshow(fimg, "gray"), plt.title("Fourier Fourier")
plt.axis("off")
plt.show()
