Activiti7 多实例子流程

Activiti7 多实例子流程

顾名思义,子流程是一个包含其他活动、网关、事件等的活动,这些活动本身形成了一个流程,该流程是更大流程的一部分。

使用子流程确实有一些限制:

  • 一个子流程只能有一个none类型的启动事件,不允许有其他类型的启动事件。一个子流程必须至少有一个结束事件。(请注意,BPMN 2.0 规范允许在子流程中省略开始和结束事件,但当前的 Activiti 实现不支持这一点。)
  • 顺序流(顺序流是流程的两个元素之间的连接器,说白了就是流程图中的连线)不能跨越子流程边界。

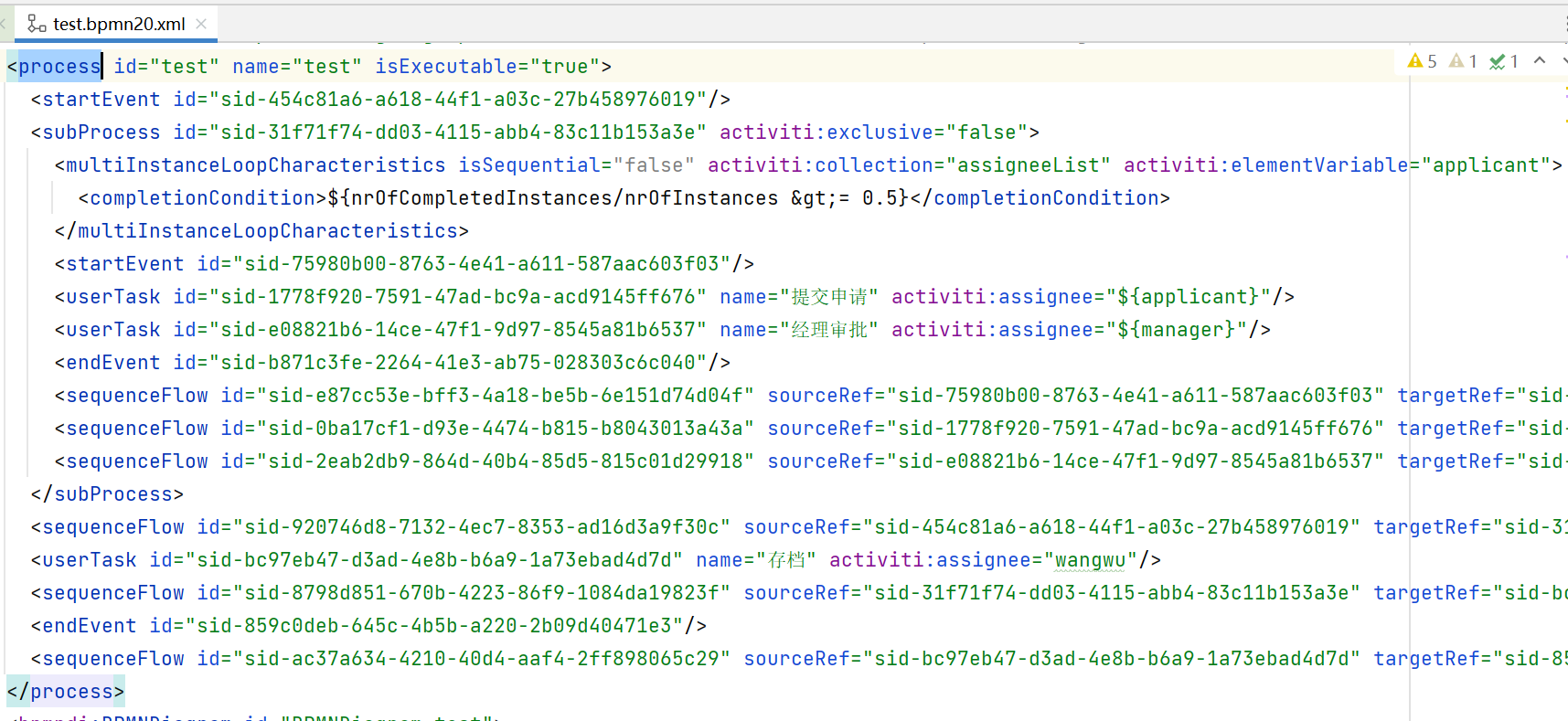

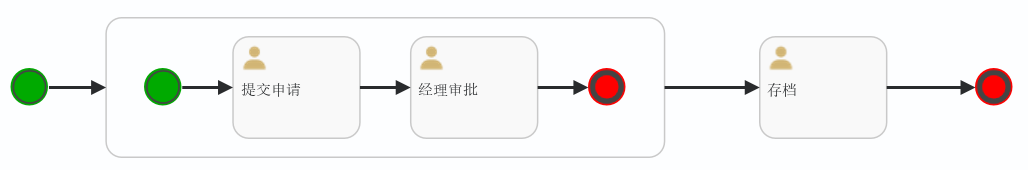

考虑下面这个流程图

用多实例子流程实现了类似会签的功能。(当然了,不用子流程,用多实例任务也能实现会签功能。)

上面这个流程会根据传入的人数来决定开启几个子流程,在每个子流程中第一个任务审批时指定下一个审批人(PS:流程变量)

代码使用的是7.1.0.M6这个版本



<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
    <version>7.1.0.M6</version>
</dependency>

测试代码如下

package com.example.demo222;

import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;

import java.util.Arrays;
import java.util.HashMap;
import java.util.Map;

@SpringBootTest
class Demo222ApplicationTests {

    @Autowired
    private RepositoryService repositoryService;
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;

    @Test
    void testDeply() {
        repositoryService.createDeployment()
                .addClasspathResource("processes/test.bpmn20.xml")
                .name("test")
                .key("test")
                .deploy();
    }

    @Test
    void testStart() {
        Map<String, Object> variables = new HashMap<>();
        variables.put("assigneeList", Arrays.asList("zhangsanfeng", "lixiaoyao", "zhaolinger"));
        ProcessInstance processInstance = runtimeService.startProcessInstanceById("test:8:c76442ee-398a-11ed-b16c-84a9386654d8", variables);

        System.out.println(processInstance);
    }

    @Test
    void testCompleteTask2() {
        Map<String, Object> variables = new HashMap<>();
        variables.put("manager", "guanyu");
        taskService.complete("da51fa72-22d4-11ed-834c-84a9386654d8", variables);
    }

}

可以看到,流程启动的时候,act_ru_execution表中插入了8条记录,因为有1个主流程,3个子流程,所以 (3+1)×2=8

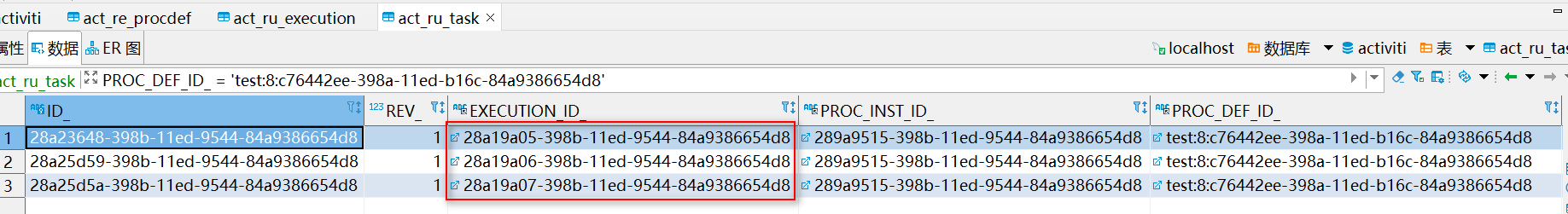

每个子流程当前一个任务,总共3个激活的任务

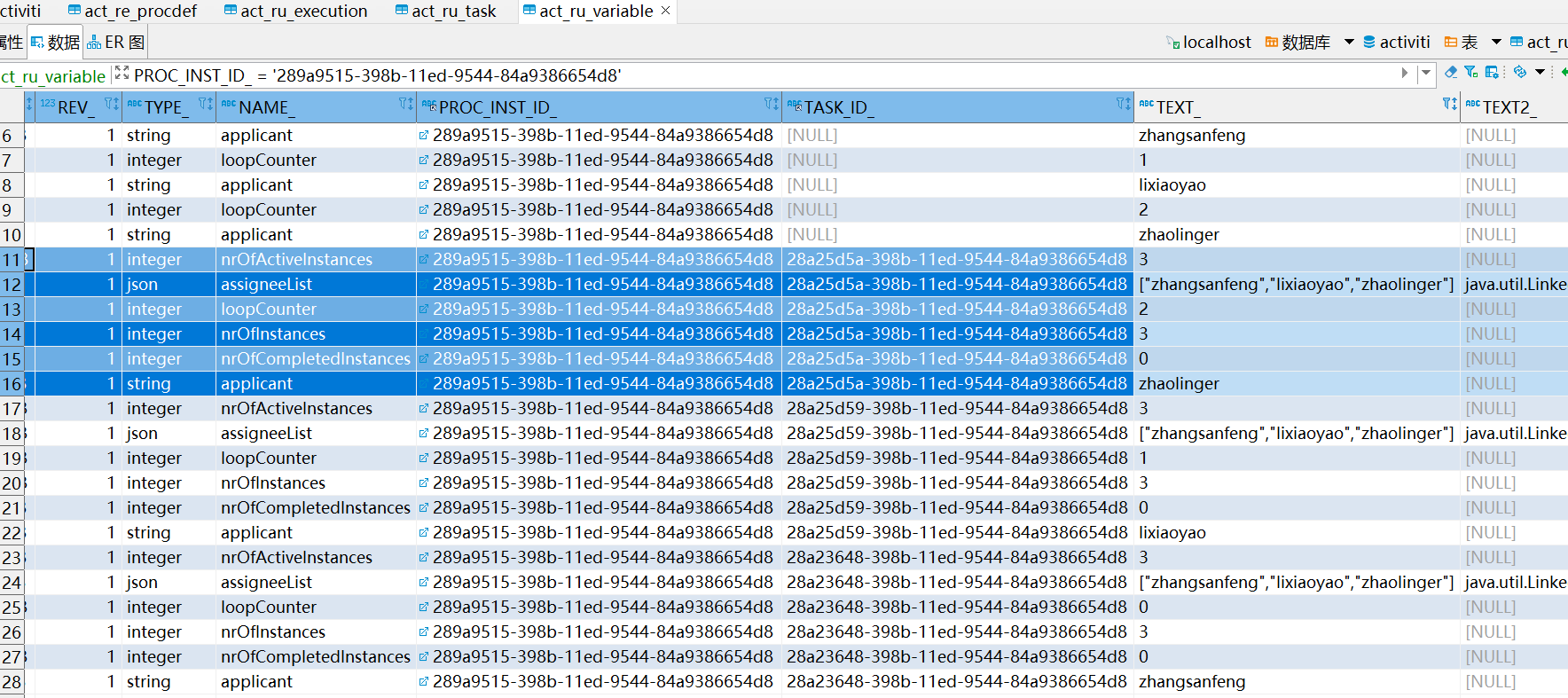

每个流程有6个变量,3×6=18

当至少有2个子流程结束后,才会回到主流程节点

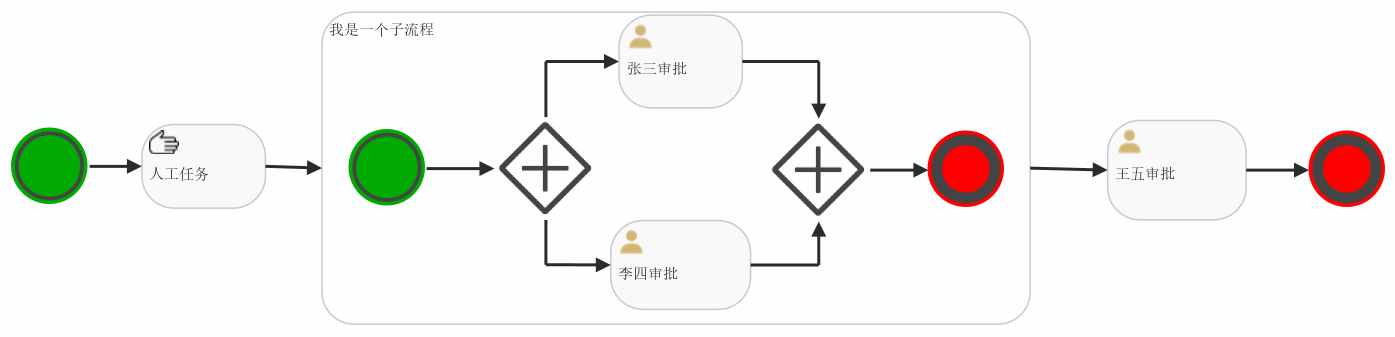

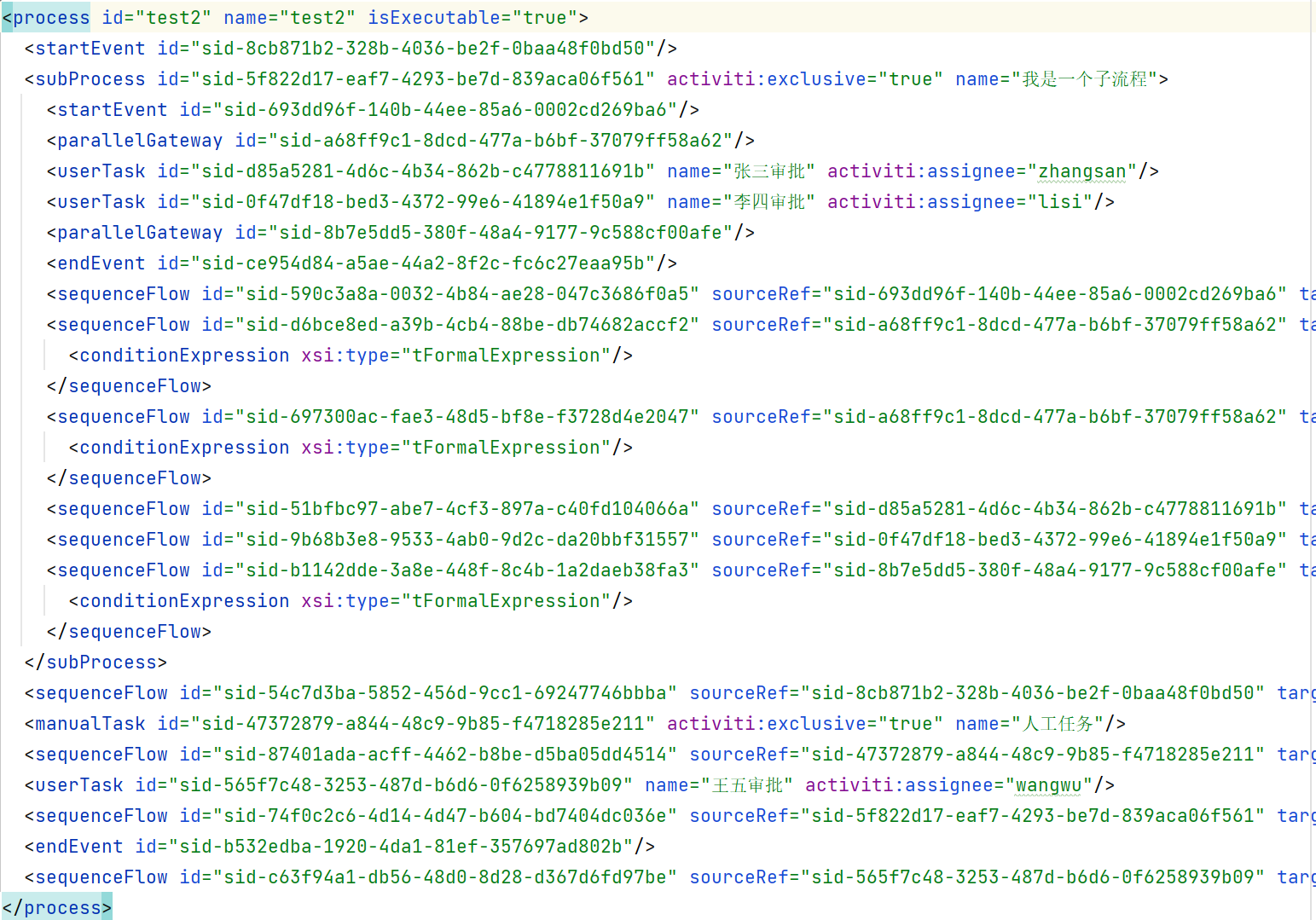

下面再看另一个流程

这个流程跟前面一个实现的功能有一点点类似,只有一个子流程,子流程中有两个并行的任务,当这两个任务都完成后子流程就结束了

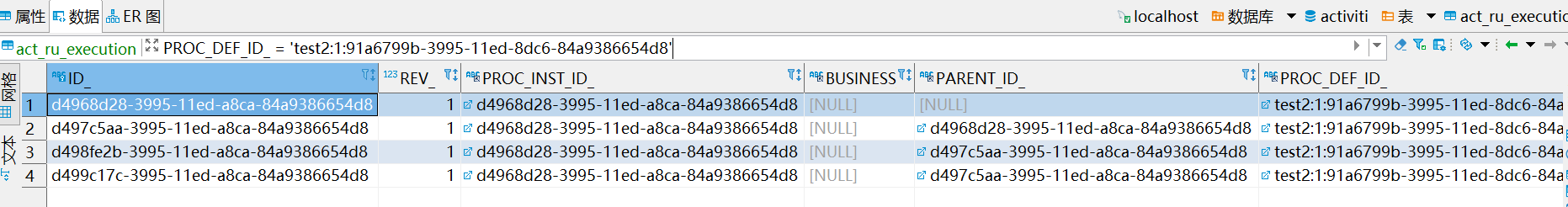

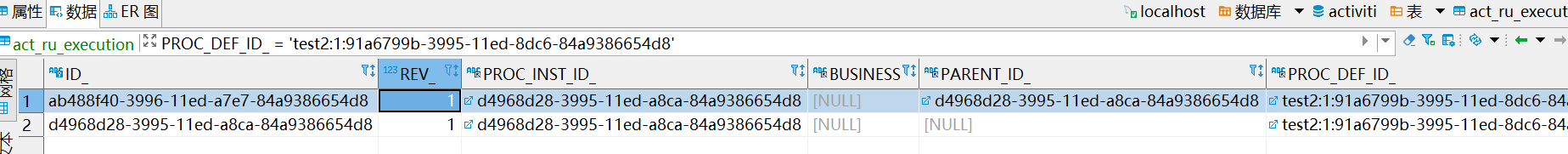

启动流程以后,act_ru_execution表中应该新增4条记录,因为有主子2个流程

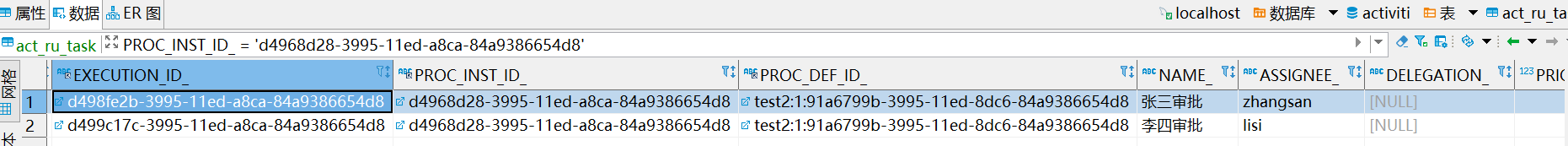

2个并行的任务

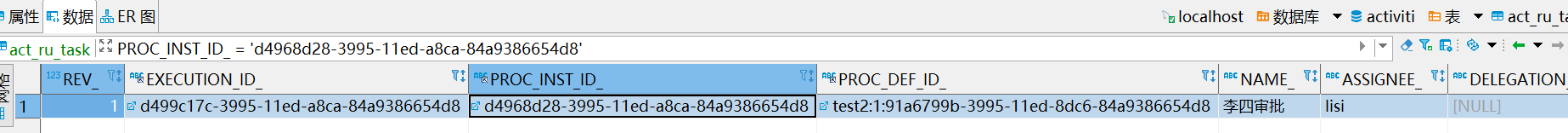

当张三完成任务以后,这个流程实例当前只剩下一个激活的任务

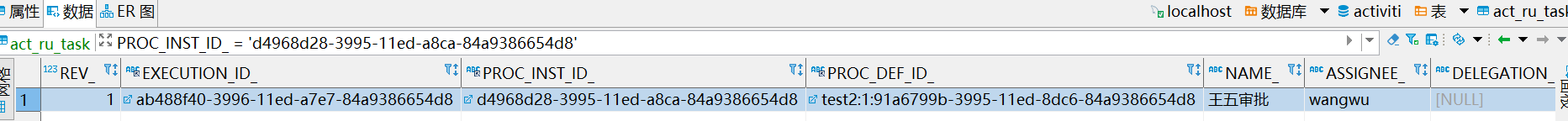

当李四也完成任务后,子流程结束,回归主流程。于是act_ru_execution表应该只剩2条记录,act_ru_task表新增了一条王五的任务

王五完成任务后,整个流程就结束了
