摘要:本篇文章主要讲解基于理论的图像分割方法,通过K-Means聚类算法实现图像分割或颜色分层处理。

本文分享自华为云社区《[Python图像处理] 十九.图像分割之基于K-Means聚类的区域分割》,作者: eastmount。

本篇文章主要讲解基于理论的图像分割方法,通过K-Means聚类算法实现图像分割或颜色分层处理。基础性文章,希望对你有所帮助。

  • 一.K-Means原理
  • 二.K-Means聚类分割灰度图像
  • 三.K-Means聚类对比分割彩色图像

注意 :该部分知识均为杨秀璋查阅资料撰写,未经授权禁止转载,谢谢!!如果有问题随时私聊我,只望您能从这个系列中学到知识,一起加油喔~

该系列在github所有源代码:https://github.com/eastmountyxz/ImageProcessing-Python

一.K-Means聚类原理

第一部分知识主要参考自己的新书《Python网络数据爬取及分析从入门到精通(分析篇)》和之前的博客 [Python数据挖掘课程] 二.Kmeans聚类数据分析。

K-Means聚类是最常用的聚类算法,最初起源于信号处理,其目标是将数据点划分为K个类簇,找到每个簇的中心并使其度量最小化。该算法的最大优点是简单、便于理解,运算速度较快,缺点是只能应用于连续型数据,并且要在聚类前指定聚集的类簇数。

下面是K-Means聚类算法的分析流程,步骤如下:

  • 第一步,确定K值,即将数据集聚集成K个类簇或小组。
  • 第二步,从数据集中随机选择K个数据点作为质心(Centroid)或数据中心。
  • 第三步,分别计算每个点到每个质心之间的距离,并将每个点划分到离最近质心的小组,跟定了那个质心。
  • 第四步,当每个质心都聚集了一些点后,重新定义算法选出新的质心。
  • 第五步,比较新的质心和老的质心,如果新质心和老质心之间的距离小于某一个阈值,则表示重新计算的质心位置变化不大,收敛稳定,则认为聚类已经达到了期望的结果,算法终止。
  • 第六步,如果新的质心和老的质心变化很大,即距离大于阈值,则继续迭代执行第三步到第五步,直到算法终止。

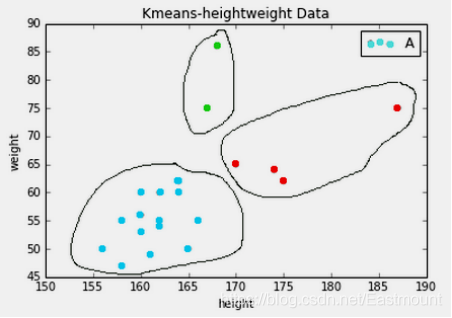

下图是对身高和体重进行聚类的算法,将数据集的人群聚集成三类。

二.K-Means聚类分割灰度图像

在图像处理中,通过K-Means聚类算法可以实现图像分割、图像聚类、图像识别等操作,本小节主要用来进行图像颜色分割。假设存在一张100×100像素的灰度图像,它由10000个RGB灰度级组成,我们通过K-Means可以将这些像素点聚类成K个簇,然后使用每个簇内的质心点来替换簇内所有的像素点,这样就能实现在不改变分辨率的情况下量化压缩图像颜色,实现图像颜色层级分割。

在OpenCV中,Kmeans()函数原型如下所示:

retval, bestLabels, centers = kmeans(data, K, bestLabels, criteria, attempts, flags[, centers])

  • data表示聚类数据,最好是np.flloat32类型的N维点集
  • K表示聚类类簇数
  • bestLabels表示输出的整数数组,用于存储每个样本的聚类标签索引
  • criteria表示算法终止条件,即最大迭代次数或所需精度。在某些迭代中,一旦每个簇中心的移动小于criteria.epsilon,算法就会停止
  • attempts表示重复试验kmeans算法的次数,算法返回产生最佳紧凑性的标签
  • flags表示初始中心的选择,两种方法是cv2.KMEANS_PP_CENTERS ;和cv2.KMEANS_RANDOM_CENTERS
  • centers表示集群中心的输出矩阵,每个集群中心为一行数据

下面使用该方法对灰度图像颜色进行分割处理,需要注意,在进行K-Means聚类操作之前,需要将RGB像素点转换为一维的数组,再将各形式的颜色聚集在一起,形成最终的颜色分割。

# coding: utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像灰度颜色
img = cv2.imread("scenery.png", 0)
print img.shape
#获取图像高度、宽度
rows, cols = img.shape[:]
#图像二维像素转换为一维
data = img.reshape((rows * cols, 1))
data = np.float32(data)
#定义中心 (type,max_iter,epsilon)
criteria = (cv2.TERM_CRITERIA_EPS +
            cv2.TERM_CRITERIA_MAX_ITER, 10, 1.0)
#设置标签
flags = cv2.KMEANS_RANDOM_CENTERS
#K-Means聚类 聚集成4类
compactness, labels, centers = cv2.kmeans(data, 4, None, criteria, 10, flags)
#生成最终图像
dst = labels.reshape((img.shape[0], img.shape[1]))
#用来正常显示中文标签
plt.rcParams["font.sans-serif"]=["SimHei"]
#显示图像
titles = [u"原始图像", u"聚类图像"]
images = [img, dst]
for i in xrange(2):
 plt.subplot(1,2,i+1), plt.imshow(images[i], "gray"),
 plt.title(titles[i])
 plt.xticks([]),plt.yticks([])
plt.show()
