APB总线

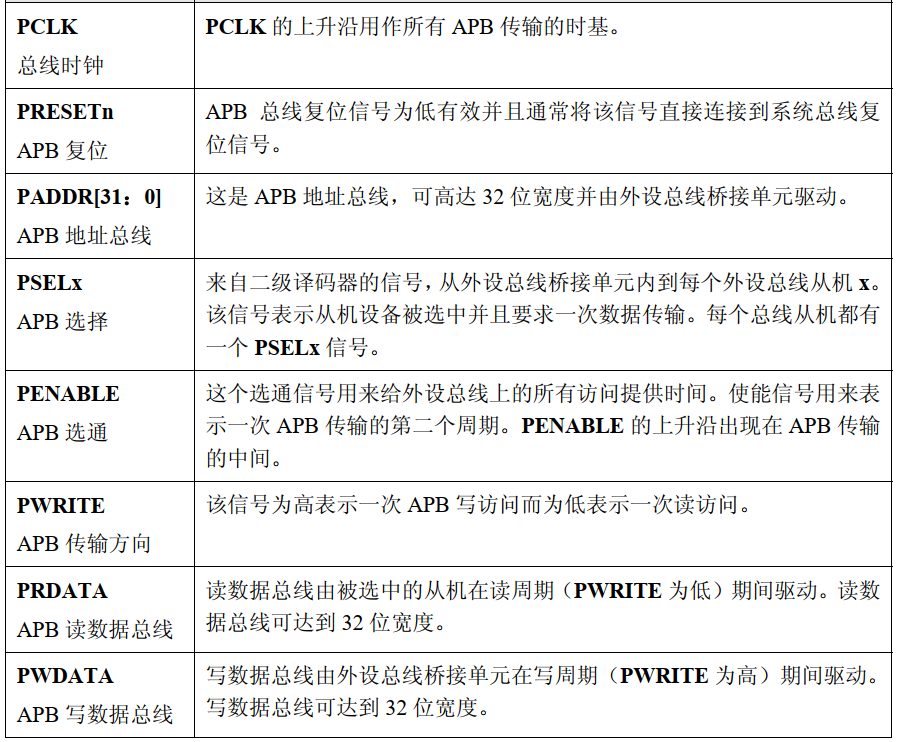

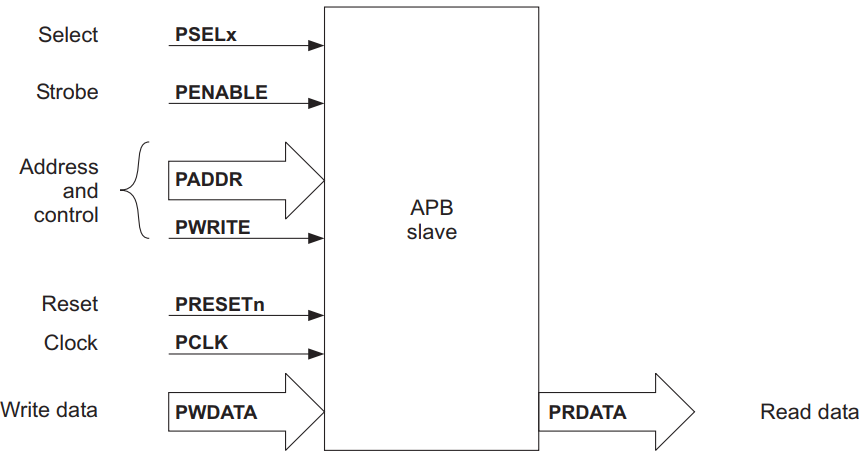

APB总线信号：

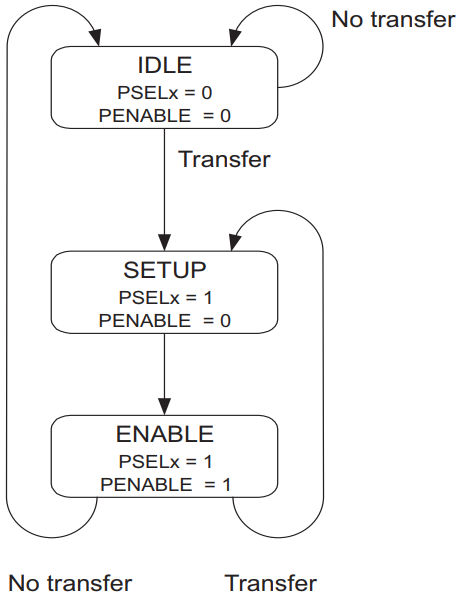

APB总线状态机与读写Timing

•  IDIE是初始化态；
• SETUP是从机被PSELx选中以后进入的状态，只维持一个cycle，下一个周期的上升沿到ENABLE态；
• ENABLE要使PENABLE HIGH，同时如果没有继续transfer那么从ENABLE跳到IDIE，如果有继续transfer从ENABLE跳到SETUP(有点glitch可以接受)；从SETUP到ENABLE调整期间所有信号(地址数据控制)都要保持稳定

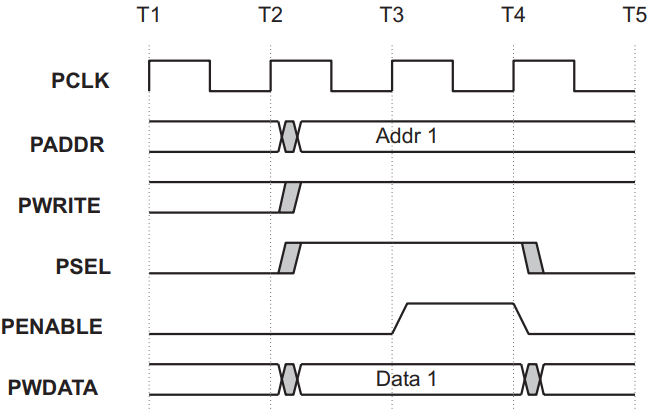

写

 2个cycle进行一次transfer的timing；为了减低功耗，transfer结束后不会改变地址数据信号，除非下一次transfer开始。这实际上只要求clean PSELx信号(transfer结束回到LOW)，但背靠背(back to back，读写交替的)传输中，PWRITE和PSEL可能会有glitch。

读

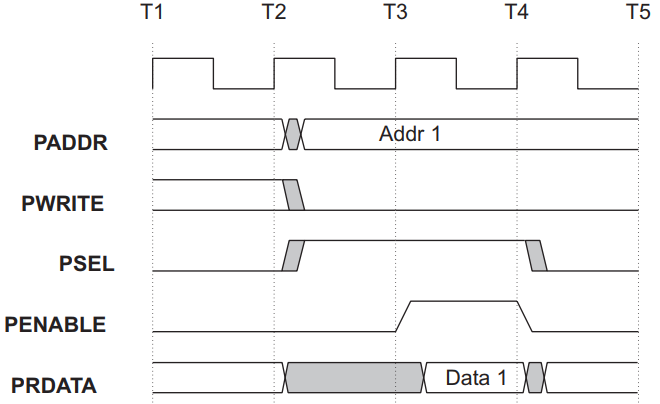

 APB从机读取timing和写基本一致，地址和PSEL，PENABLE无差异。PWRITE LOW表示读，并且从机要在ENABLE状态保持有效的PRDATA，该数据在ENABLE state的上升沿被采样。

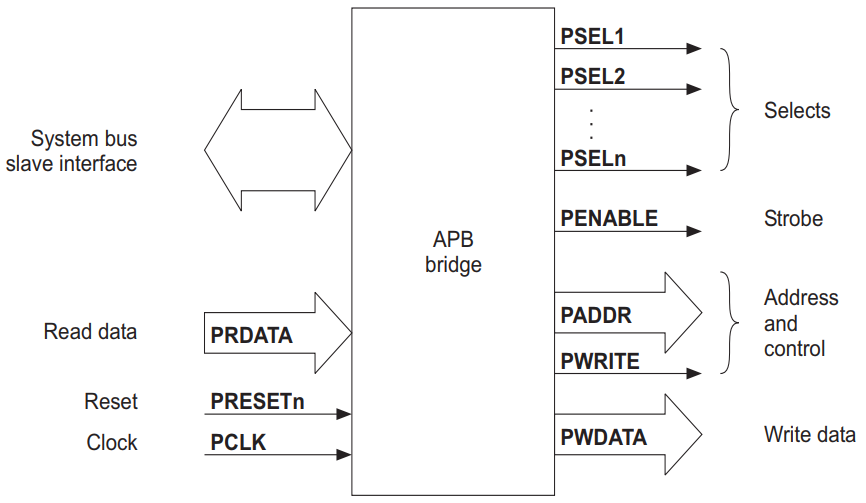

APB bridge

APB桥是APB架构中唯一的主机，同时APB也是AHB或ASB总线中的从机。

 APB从机

 从机WDATA可以在PSELx HIGH的时候，在1 PCLK的上升沿 或 PENABLE的上升沿被 latched。

从机RDATA要在PWRITE LOW并且PSELx 和 PENABLE 都HIGH时输出。

APB到AHB

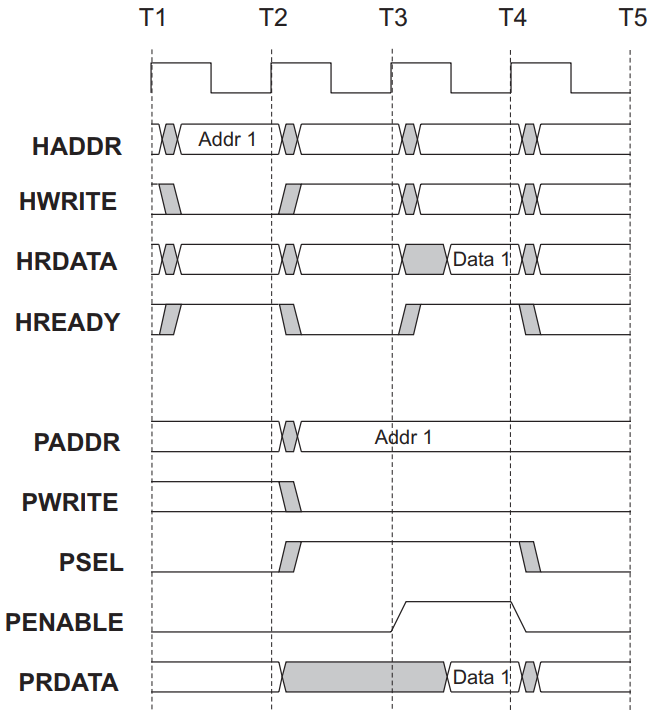

读

主机发起对APB从机的读，T1时候AHB主机输出了有效address；APB bridge采样到address在T2上升沿，同时立即进行解码decoding， 生成了PSELx选择信号置为HIGH，PSELx对应的APB从机进入SETUP state；在下一个周期ENABLE state时APB从机必须提供有效的RDATA。而APB的RDATA通常直接给AHB总线；在ENABLE state时，在T4上升沿AHB采样到RDATA。一次读transfer完成。

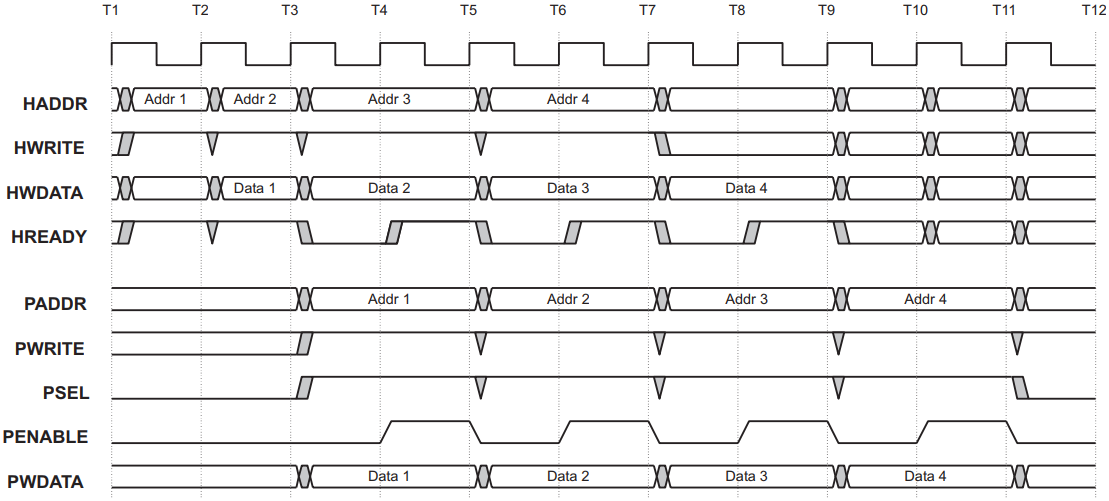

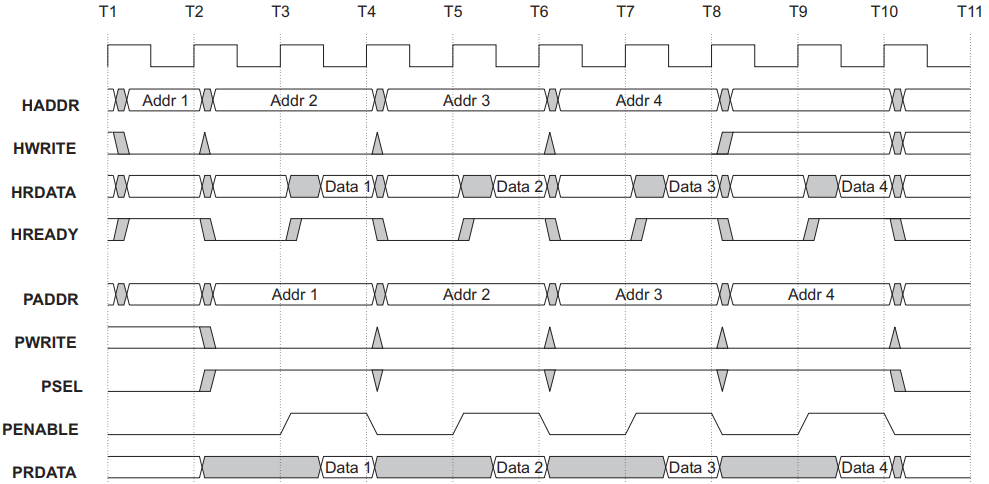

burst read

 AHB对APB从机进行高频读取操作。一旦接受到RDATA，AHB HREADY为HIGH就进行下一个data的address更新，APB bridge开始新的一个APB从机的读取操作。这样在高频操作中同样是2个cycle完成一次读取，APB bridge(作为AHB的从机)因此需要在第1个cycle置HREADT为LOW(插入1个 wait state)，下1个cycle接受RDATA置HREADY为HIGH；但提高了AHB的工作频率。

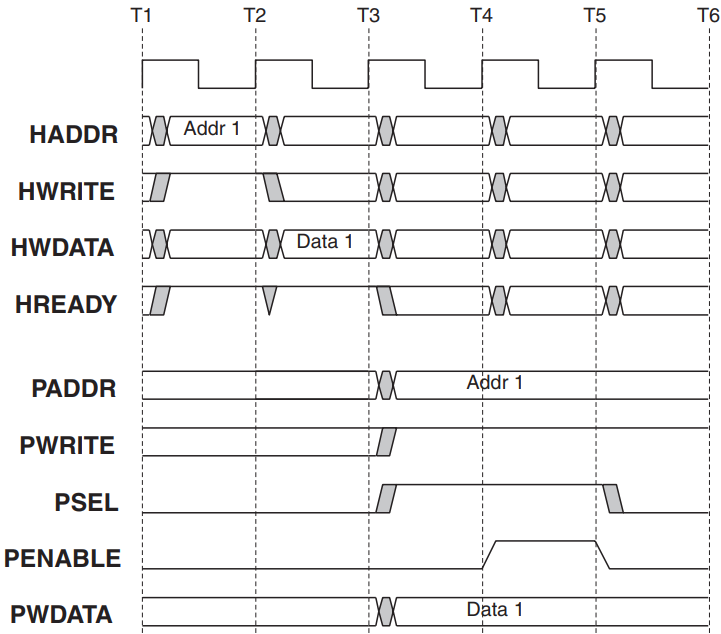

写

 APB bridge要采样AHB主机输出的HWDATA(还有地址，以及解码生成PSELx)，并且保持给APB从机2个cycle。

 在burst write中，只有AHB的第一个写transfer是zero-wait state，由于APB总线需要2个cycle进行操作，因此burst中除了第一个transfer后续每个WDATA都要插入1个wait state。APB bridge必须要有2个address reg，确保在采样更新AHB主机address的时候，同时也能把之前的address保持给APB从机。

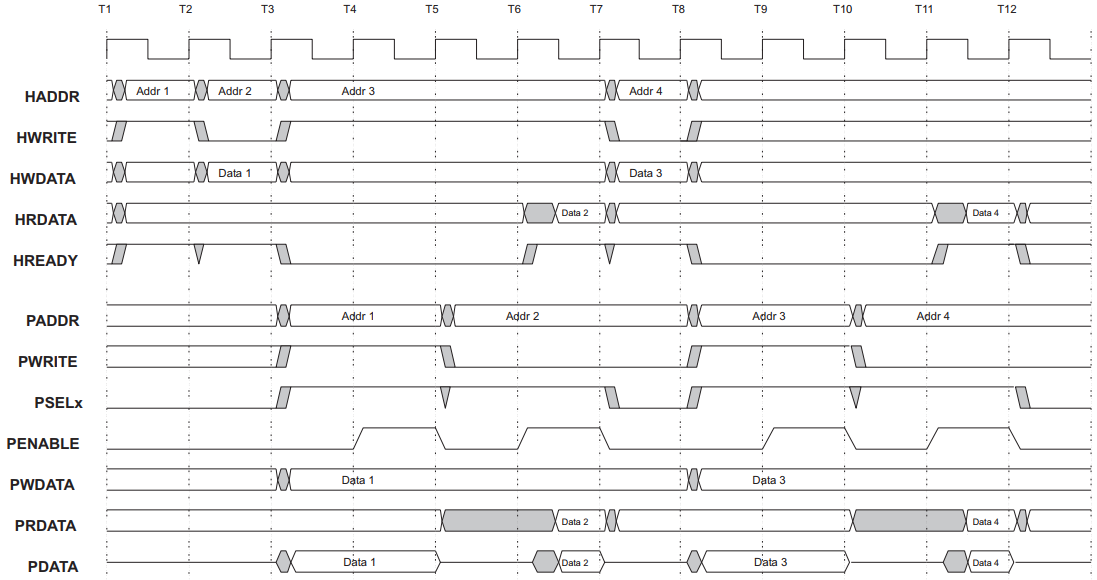

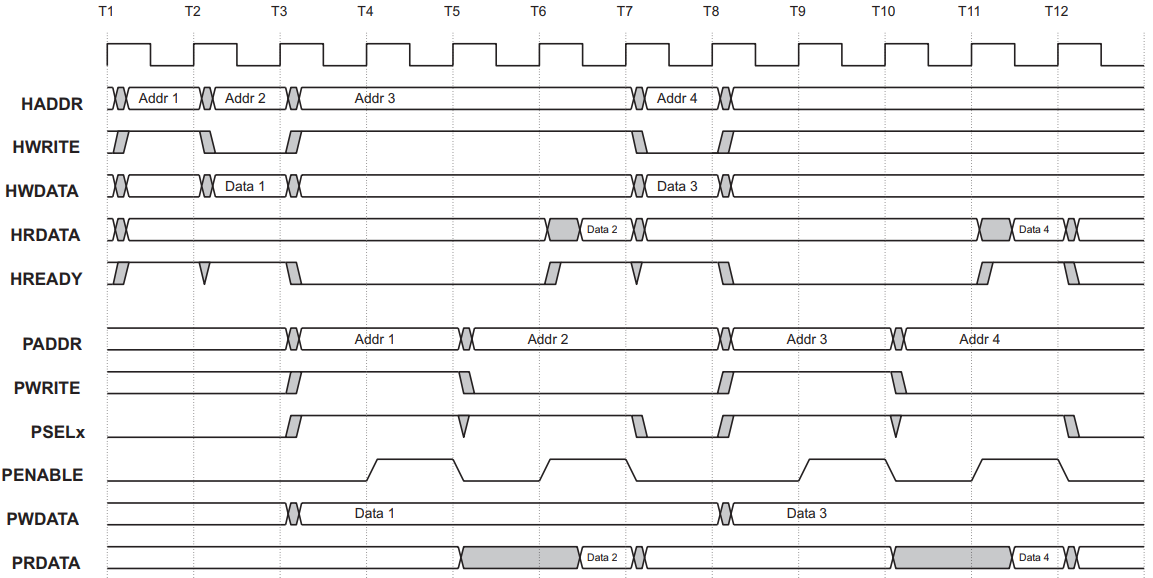

back to back 传输，读写交替的

在T7-T8，显然APB总线进入了IDIE state(但实际上我认为可以到setup，开始Addr3 的APB写操作)

三态实现

APB总线推荐进行读写通道分离的机制。但允许通过三态合并读写为1路数据通道。

在APB总线以三态实现时，进行读操作中：，SETUP state和IDIE state要有一个整个cycle的turnaround。图中T5-6，T7-8，T10-11分别是APB的读取SETUP，IDIE，读取SETUP，PDATA都出现了turnaround。
